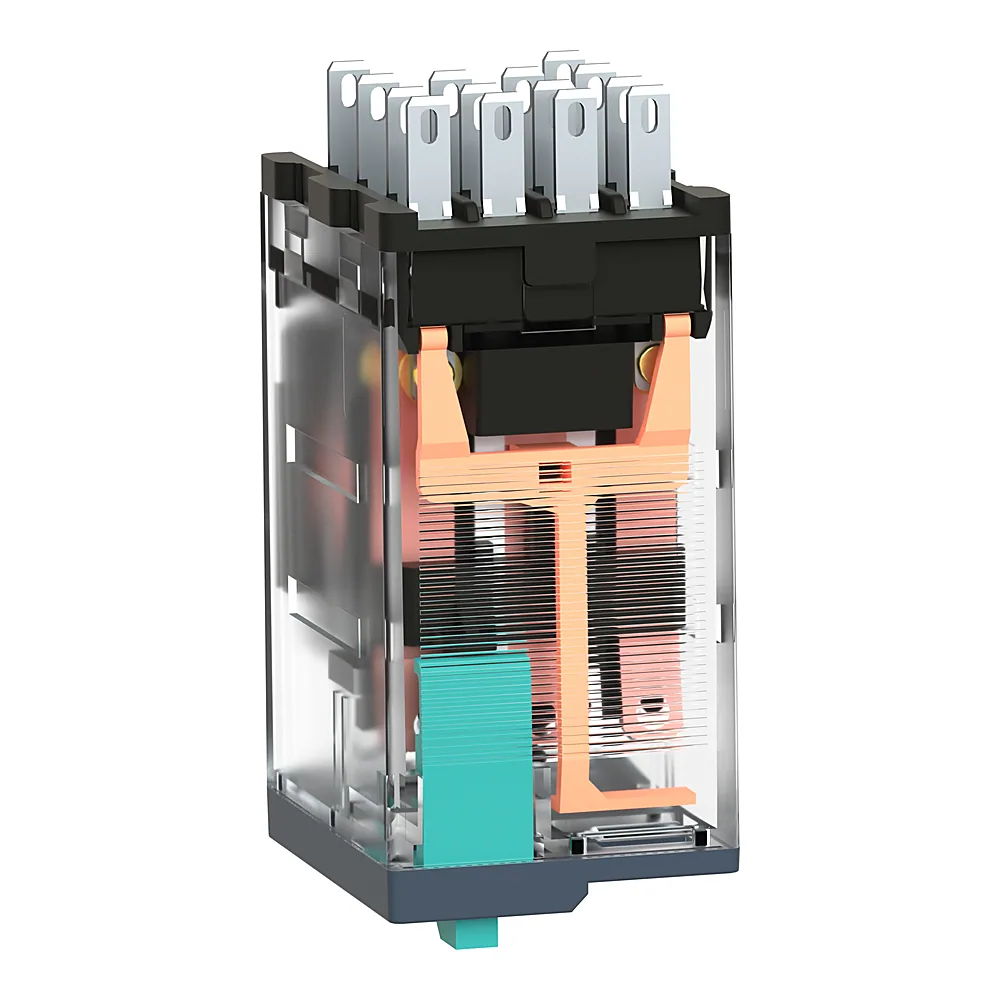

Проміжне реле 24 В DC 4 перекидних 5 А Schneider Electric RXM4AB1BD

Name: Проміжне реле 24 В DC 4 перекидних 5 А Schneider Electric RXM4AB1BD
Brand: Schneider Electric
SKU: 00095050
Price: 346.95 UAH
Availability: InStock

Код товару:

346⁹⁵ ₴шт

Купити

Порівняти

Під замовлення 4 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Основні характеристики

Код товару: 95050
Виробник: Schneider Electric
Артикул: RXM4AB1BD
Тип виробу: Проміжне реле
Проміжне реле(39)
Реле
Серія: RELAYS
Номінальний струм: 5 А
5 А(4)
6 А(5)
8 А(6)
10 А(9)
12 А(8)
15 А(4)
16 А(2)
Номінальна напруга: 19,2...26,4 В ПОСТІЙНИЙ СТРУМ
8,4...18 В DC
9,6...13,2 В ПОСТІЙНИЙ СТРУМ(3)
16,8...36 В DC(3)
19,2...26,4 В змінний струм(2)
19,2...26,4 В ПОСТІЙНИЙ СТРУМ(7)
19,2...36 В AC
38,4...52,8 В змінний струм
38,4...72 В AC
88...121 В ПОСТІЙНИЙ СТРУМ(2)
96...132 В змінний струм
176...242 В ПОСТІЙНИЙ СТРУМ(2)
176...330 В AC(2)
184...253 В змінний струм(6)
184...345 В AC(2)
Ступінь захисту: IP40
Кількість та вид контактів: 4CO
2CO
4CO
Матеріал контактів: AgNi
Напруга схеми керування: 24 В DC
12 В DC(4)
24 В AC(2)
24 В DC(13)
48 В AC(2)
110 В DC(2)
120 В AC
220 В AC(2)
220 В DC(2)
230 В AC(9)

Усі характеристики

Код	00095050
Виробник	Schneider Electric
Артикул виробника	RXM4AB1BD
Серія	RELAYS
Висота	79 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	78,45 мм
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція; 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Імпульсна витримувальна напруга Uimp	2,5 кВ
Інтегральний час	20 мс
Кількість та вид контактів	4CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	1500 ВА/168 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,1 Uc
Напруга ізоляції	250 В
Напруга схеми керування	24 В DC
Номінальна напруга	19,2...26,4 В ПОСТІЙНИЙ СТРУМ
Номінальний струм	5 А
Опір котушки управління, Ом ±10%	650 Ом на 20 °C +/- 10 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	0,9 Вт
Робоче положення	Довільне
Світлодіодний індикатор стану	Ні
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	6 А на 250 В змінний струм; 6 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Реле проміжне Schneider Electric RXM4AB1BD 24В DC 4 перекидних 5А розроблене для комутації кіл керування в промислових і побутових системах автоматики. Витримує жорсткі умови експлуатації завдяки широкому діапазону температур.

Переваги

Чотири перекидні контакти - дає змогу комутувати чотири незалежні кола одним керуючим сигналом, що спрощує монтаж і зменшує кількість компонентів у щиті.
Робочий струм 6 А - контакти розраховані на струм до 6 А при 24 В DC, достатній для більшості котушок контакторів і ламп сигналізації.
Електрична зносостійкість 100 000 циклів - реле витримує щонайменше сто тисяч комутацій під навантаженням, а механічний ресурс становить 10 млн спрацьовувань.
Діапазон температур від -40 до +85°C - підходить для неопалюваних приміщень, вуличних шаф і холодних складів, де звичайні реле виходять з ладу.

Де застосовується

У шафах керування верстатами, конвеєрами, насосами - для гальванічної розв'язки кіл керування
У системах автоматизації будівель (опалення, вентиляція) - для комутації сигналів контролерів і виконавчих пристроїв

Технічні особливості

Номінальна напруга котушки - 24 В постійного струму, споживаний струм - 10 мА, що дозволяє керувати реле безпосередньо від дискретних виходів контролера без додаткових підсилювачів. Реле має 4 перемикаючі контакти (SPDT), кожен на 6 А. Ступінь захисту корпусу IP40 - захист від дрібних твердих предметів, але не від вологи. Виробник надає гарантію 18 місяців. При монтажі у вологих приміщеннях варто передбачити додатковий захист або встановлювати реле в герметичному щиті. Діапазон робочих температур дозволяє експлуатацію в неопалюваних приміщеннях, що часто стає несподіванкою для тих, хто звик використовувати стандартні реле з діапазоном -20...+50 °C.
