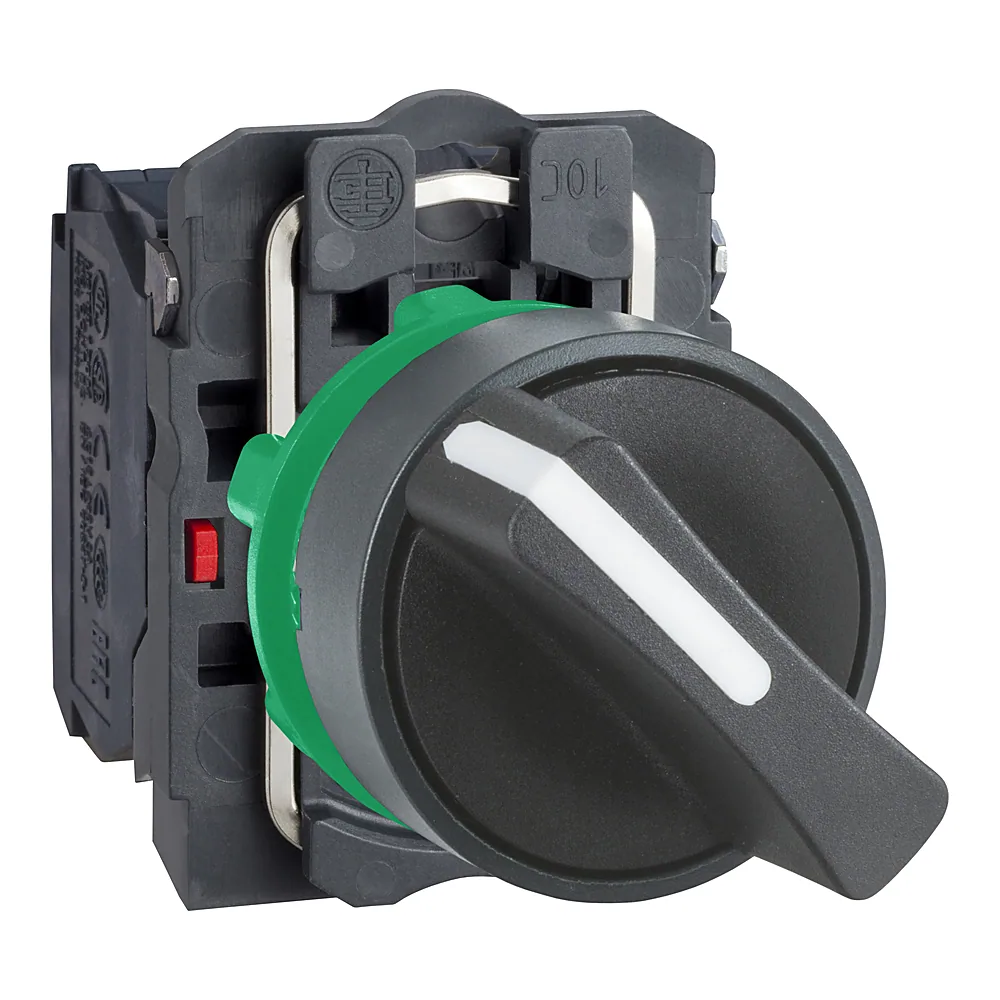

Перемикач керування 2P з фіксацією 1NO+1NC d=22 мм чорний Schneider Electric XB5AD25

Name: Перемикач керування 2P з фіксацією 1NO+1NC d=22 мм чорний Schneider Electric XB5AD25
Brand: Schneider Electric
SKU: 00108863
Price: 717.6 UAH
Availability: InStock

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

717⁶⁰ ₴шт

Купити

Порівняти

Під замовлення 2 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 108863
Виробник: Schneider Electric
Артикул: XB5AD25
Тип виробу: Перемикач керування
Серія: DIAMETER 22
Номінальний струм: 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
3 А в 120 В, AC-15, B300 відповідно до МЕК 60947-5-1; 1,5 А в 240 В, AC-15, B300 відповідно до МЕК 60947-5-1; 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1
3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1(4)
Ступінь захисту: IP67, IP69, IP69K
Колір: Чорний
Діаметр монтажного отвору: 22 мм
16 мм
22 мм(4)
Тип контактів: 1NO+1NC
1NO(2)
1NO+1NC

Усі характеристики

Код	00108863
Виробник	Schneider Electric
Артикул виробника	XB5AD25
Серія	DIAMETER 22
Висота	42 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	70 мм
Діаметр монтажного отвору	22 мм
Діапазон робочих температур	-40...+70 °C
Електрична зносостійкість	1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Електрична надійність контактів	λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4; λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4
Захисна обробка	TH
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Імпульсна витримувальна напруга Uimp	6 кВ
Клас електричної ізоляції	Клас II відповідно до МЕК 60536
Колір	Чорний
Країна виробництва	Франція
Крутний момент спрацювання	0,14 Н.м НЕ змінює електричний стан
Матеріал контактів	AgNi
Матеріал рамки	Темно-сірий пластик
Механічна зносостійкість	1 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	600 В
Номінальний струм	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Позиції виконавчого механізму	2 положення 90° - 2 положення 90°
Позначення клем	(13-14)NO
Призначення контактів	Стандартні контакти
Примусове розмикання контактів	з відповідно до МЕК 60947-5-1 додаток K
Профіль органу керування	Чорний стандартна ручка
Робота контактів	Повільне розмикання
Сертифікація	BV; CSA; DNV; GL; LROS (Lloyds реєстр судноплавства); UL
Стійкість до миття під високим тиском	7000000 па на 55 °C, відстань : 0,1 м
Ступінь захисту	IP67, IP69, IP69K
Ступінь захисту (NEMA)	NEMA 13; NEMA 4X
Ступінь захисту IK	IK04
Сумісність	XB5
Температура зберігання	-40...+70 °C
Тип виконавчого механізму	Залишатися на місці
Тип головки	Стандартний
Тип затискачів	Гвинтовий
Тип контактів	1NO+1NC
Тип шліца	хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А
Форма головки сигнального блока	Круглий
Ширина	30 мм
Вага	0,043 кг
Групова упаковка	1 шт

Опис

Перемикач Schneider Electric XB5AD25 - це двопозиційний селекторний перемикач серії Harmony XB5 з фіксованим положенням, який комутує один нормально відкритий і один нормально закритий контакт. Корпус діаметром 22 мм виконаний із чорного пластику, а ступінь захисту IP69K дозволяє експлуатувати пристрій у середовищах із частим миттям під високим тиском. Завдяки наявності сертифікатів UL, CSA та IEC, цей перемикач підходить для промислового обладнання, що працює в жорстких умовах.

Переваги

Ступінь захисту IP69K - витримує миття водою під тиском до 100 бар і температурою до 80 °C, що критично для харчової та хімічної промисловості.
Срібно-нікелеві контакти (AgNi) - розраховані на комутацію до 600 В змінного струму та ресурс 1 млн циклів механічного вмикання.
Гвинтові затискачі - допускають підключення двожильного кабелю перерізом до 2×1,5 мм² з наконечником, що спрощує монтаж.
Вібростійкість 5 gn (2-500 Гц) - перемикач зберігає працездатність на рухомому обладнанні, кранах чи транспортних засобах.
Момент затягування 0,8-1,2 Нм - типова помилка: затягнути сильніше - і зірвете різьбу або пошкодите контактну колодку.

Де застосовується

У шафах керування верстатами, конвеєрами та насосними станціями для вибору режиму роботи.
На об'єктах із вологими умовами - мийки, харчові лінії, агропромислові комплекси, де потрібен захист IP69K.

Технічні особливості

Пристрій відповідає стандартам IEC 60947-5-1, UL 508 та CSA C22.2 №14. Номінальний робочий струм становить 1,2 А при 600 В змінного струму (AC-15, A600), а комутаційна здатність для ланцюгів постійного струму - до 0,55 А при 125 В (DC-13, Q600). Контактний блок розрахований на умовний тепловий струм 10 А. Клеми приймають провід від 0,22 мм² (без наконечника) до 1,5 мм² (з наконечником). Монтажний отвір - стандартні 22 мм; фіксація в панелі - за допомогою гайки. Діапазон робочих температур - від -40 до +70 °C. Виробництво - Франція.
