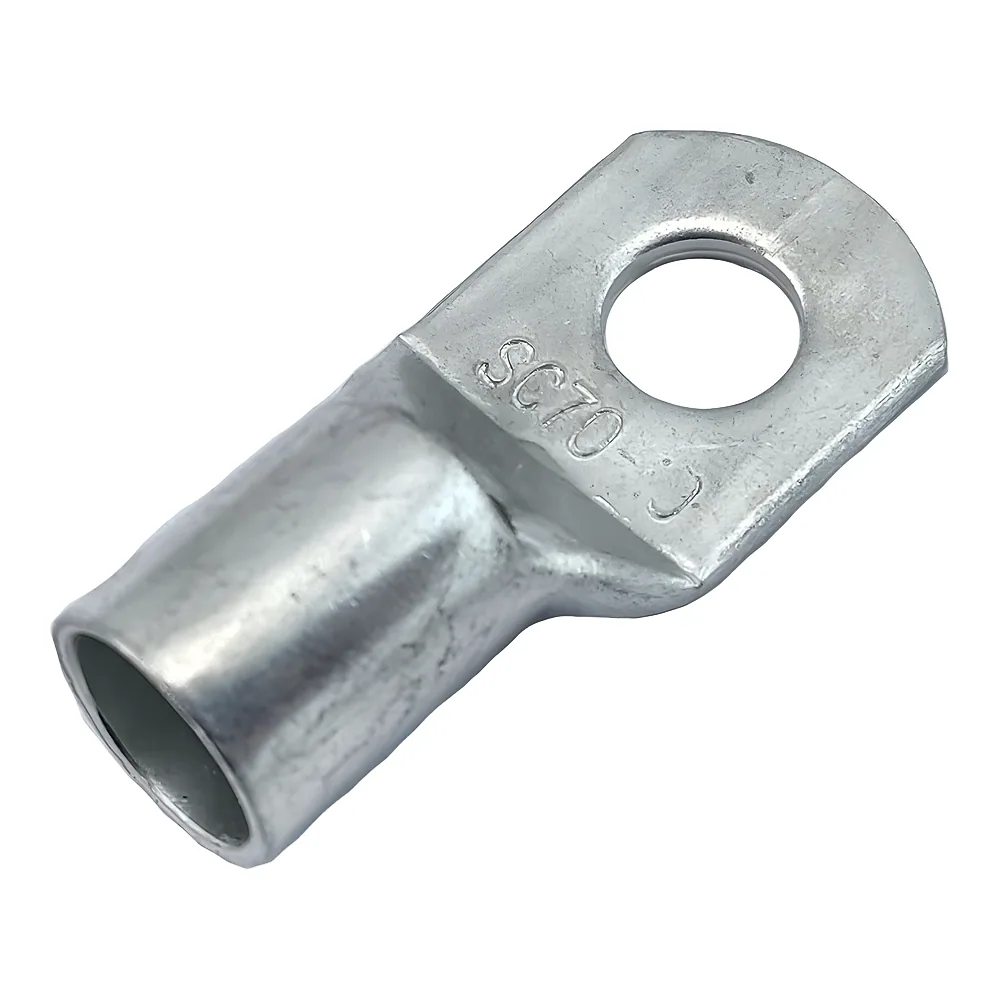

Наконечник мідний луджений SC-70/10 TECHNO SYSTEM TNSy5500368

Name: Наконечник мідний луджений SC-70/10 TECHNO SYSTEM TNSy5500368
Brand: TECHNO SYSTEM
SKU: 00227955
Price: 38.73 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

38⁷³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 227955
Виробник: TECHNO SYSTEM
Артикул: TNSy5500368
Тип виробу: Наконечник
Вилочний наконечник(3)
Гільза(33)
З'єднувач ізолюючий(5)
Кабельний з'єднувач(8)
Кільцевий наконечник(58)
Колодка для реле
Конектор
Наконечник(94)
Наконечник вилка(12)
Наконечник гільза(106)
Наконечник мідно-алюмінієвий(19)
Роз'єм «мама»(17)
Роз'єм «папа»(11)
Роз'ємний наконечник(2)
Силовий наконечник(91)
Трубчастий наконечник(28)
Штирьовий наконечник
Напруга: до 10 кВ
Матеріал: Мідь луджена
Відносна вологість: Не більше 90 %
Метод фіксації на проводі: Опресування
Отвір під гвинт: 10 мм
8 мм
10 мм
12 мм(2)
Переріз проводу: 70 мм²
10 мм²
16 мм²
25 мм²
35 мм²
50 мм²
70 мм²
95 мм²
120 мм²(2)
185 мм²
240 мм²

Усі характеристики

Код	00227955
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500368
Матеріал	Мідь луджена
Метод фіксації на проводі	Опресування
Напруга	до 10 кВ
Отвір під гвинт	10 мм
Переріз проводу	70 мм²
Покриття	Олов'яне
Температура навколишнього середовища	-40...+80 °C
Тип наконечника	SC-70/10
Відносна вологість	Не більше 90 %

Опис

Наконечник мідний луджений SC-70/10 TECHNO SYSTEM (артикул TNSy5500368) призначений для оконцювання мідного проводу або кабелю перетином 70 мм². Це прямий кабельний наконечник під опресування з отвором під болт 10 мм. Олов'яне покриття захищає мідь, тому контактна частина довше лишається в доброму стані.

Переваги

Луджена мідь - мідна основа вкрита олов'яним шаром, наконечник працює з мідними жилами проводів і кабелів.
Опресування - зачищену від ізоляції жилу фіксують пресом, окремих матеріалів для з'єднання не потрібно.
Напруга до 10 кВ - цього запасу вистачає для більшості кабельних ліній, з якими ми працюємо.
Від -40 до +80 °C - у цьому діапазоні температур навколишнього середовища наконечник використовують за призначенням.

Де застосовується

Підключення мідного кабелю 70 мм² до болтового контакту в розподільному щиті.
Оконцювання силових мідних кабелів на об'єктах, де лінія кріпиться до шини або клеми болтом М10.

Технічні особливості

Типорозмір SC-70/10 із серії SC: переріз проводу 70 мм², діаметр отвору 10 мм. Габарити за паспортом, мм: ØE 10,5, ØD 14,5, Ød 11,5, L 50,0, L1 19,5, H 21,0. Нормальні умови експлуатації: відносна вологість не більше 90 %. Сертифікація в Україні добровільна, згідно з ДСТУ EN 60947-1:2017, паспорт доступний у форматі PDF.

Типова помилка при замовленні - дивитися лише на болт і забувати про переріз жили. Тут це два незалежні параметри: 70 мм² для проводу і 10 мм для кріплення, і обидва мають збігатися з вашим кабелем та клемою. Невідповідність за перерізом означає поганий обтиск, і виправити це вже не вийде.
