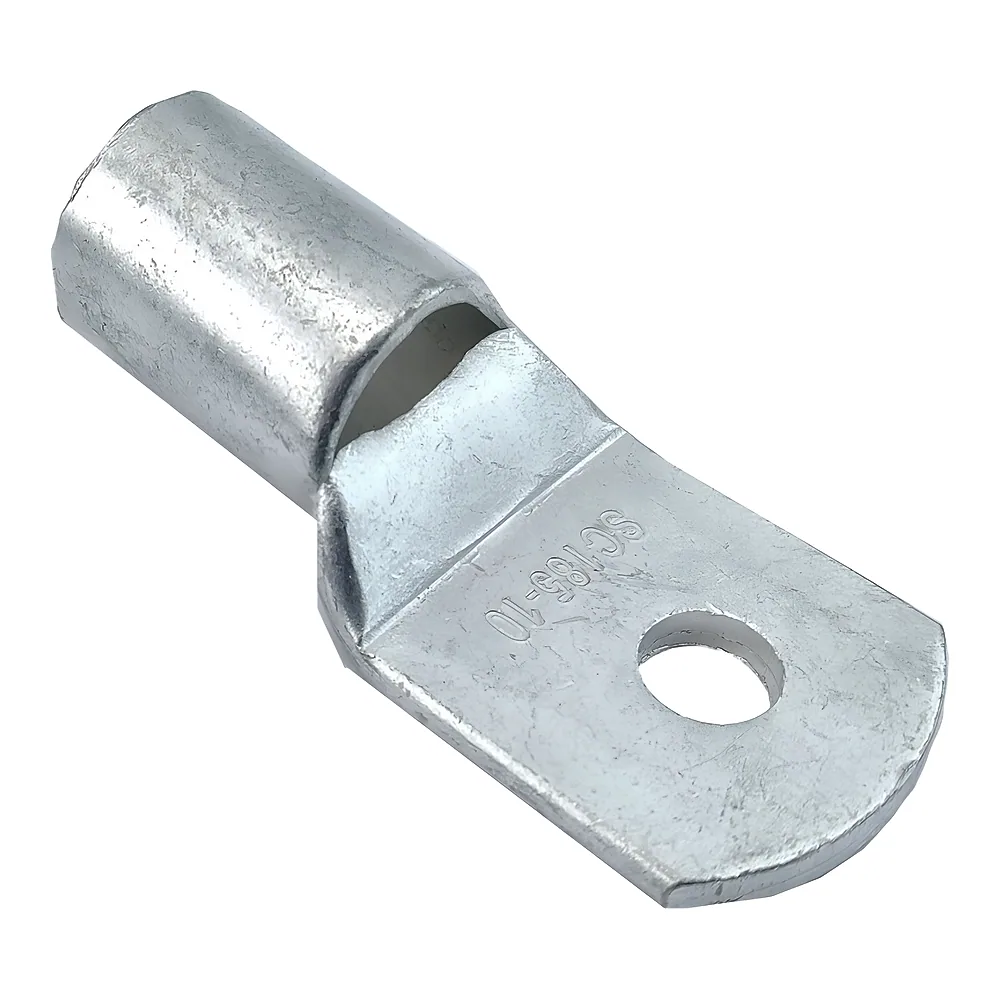

Наконечник мідний луджений SC-185/10 TECHNO SYSTEM TNSy5501043

Наконечник мідний луджений SC-185/10 TECHNO SYSTEM (артикул TNSy5501043) потрібен, щоб оконцювати мідну жилу кабелю перерізом 185 мм² методом опресування. Це прямий кабельний наконечник з отвором 10 мм під болт, розрахований на напругу до 10 кВ. Мідь із олов'яним покриттям - матеріал, з яким зручно працювати і в щитовій, і на кабельній лінії.

Переваги

• Переріз 185 мм² - гільза розрахована саме на цю жилу, тому опресування лягає щільно, без підкладання та підгонки.
• Луджена мідь - олов'яне покриття захищає мідну основу, а сам наконечник служить для оконцювання мідних жил проводів і кабелів.
• До 10 кВ - один наконечник підходить для кабельних ліній із такою напругою.
• -40...+80 °C - у цьому діапазоні температур навколишнього середовища його і слід експлуатувати, за вологості не більше 90 %.

Де застосовується

• підключення потужного мідного кабелю до клеми або шини в розподільному щиті;
• кабельні лінії на промислових і комерційних об'єктах, де напруга доходить до 10 кВ.

Технічні особливості

Тип наконечника: SC-185/10, серія SC, метод фіксації на проводі - опресування. Діаметр отвору - 10 мм, габарити: L 77,0 мм, L1 32,0 мм, H 34,5 мм, ØD 23,5 мм, Ød 19,5 мм, ØE 10,5 мм. Перед монтажем жилу зачищають від ізоляції, і тільки потім опресовують.

Типова помилка - дивитися лише на переріз і забути про отвір. Переріз 185 мм² збігається, а діаметр болта на клемі чи шині інший, і наконечник доводиться міняти вже на об'єкті. Звіряйте обидва розміри заздалегідь. Сертифікація в Україні добровільна, за вимогами ДСТУ EN 60947-1:2017; паспорт можна завантажити в PDF на сторінці товару.
