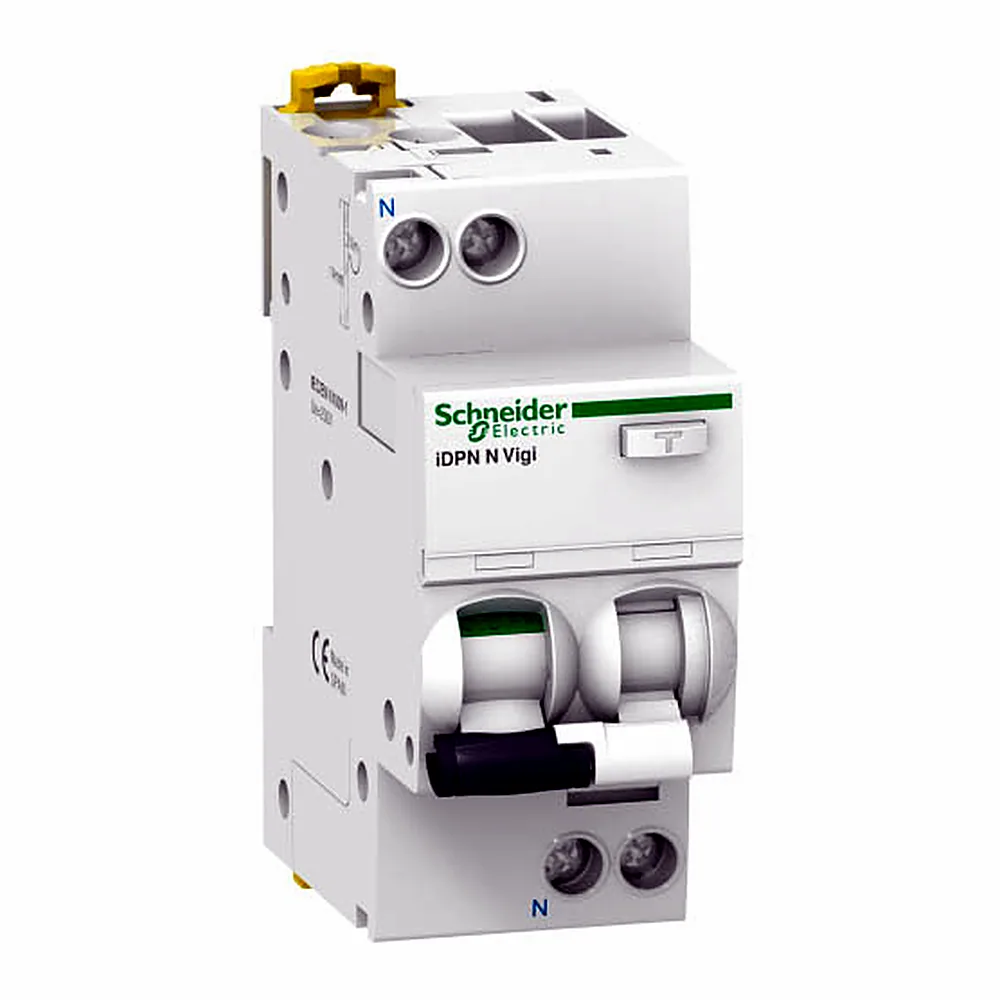

Диференційний автоматичний вимикач iDPN VIGI 6 кА 32 А C 300 мА A Schneider Electric A9D42632

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166375
Виробник: Schneider Electric
Артикул: A9D42632
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: C
B
C
Номінальний струм: 32 А
6 А
10 А
16 А
20 А
32 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 300 мА
30 мА
300 мА
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А
AC

Усі характеристики

Код	00166375
Виробник	Schneider Electric
Артикул виробника	A9D42632
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	10 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	32 А
Номінальний струм витоку I Δn	300 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач Schneider Electric Acti9 iDPN VIGI 6кА 32A C300МА A - це компактний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення. Він захищає проводку від короткого замикання і перевантаження, а людину - від ураження струмом при витоках на землю. Номінал 32 А і характеристика C роблять його придатним для ліній з потужним навантаженням.

Переваги

Комбінований захист в одному модулі - замість двох окремих пристроїв (автомат + ПЗВ) ви отримуєте один диференційний автомат, що економить місце в щиті. Ширина всього 2 модулі (36 мм).
Тип A для імпульсних струмів - спрацьовує не тільки на синусоїдальний змінний струм витоку, але й на пульсуючий постійний, який дають сучасна техніка (імпульсні блоки живлення, інвертори, пральні машини).
Відключаюча здатність 6 кА - достатній запас для типових побутових і офісних мереж змінного струму напругою до 400 В.
Механічна зносостійкість 20000 циклів - ресурс, який дозволяє використовувати автомат для частого ручного вмикання-вимикання без втрати працездатності.
Серія Acti9 - вся лінійка Schneider Electric сумісна між собою, має єдину систему аксесуарів (допоміжні контакти, незалежні розчіплювачі, шини).

Де застосовується

У квартирних і будинкових щитках для захисту розеткових груп, ліній до кухні, пральні, бойлера - там, де є ризик витоку через вологу або пошкодження ізоляції.
В офісних і комерційних приміщеннях для ліній з комп'ютерною технікою, серверами, обладнанням з імпульсними блоками живлення.

Технічні особливості

Автомат встановлюється на DIN-рейку, займає 2 модульні місця. Переріз провідників, що підключаються: однодротяний - від 1 до 16 мм², гнучкий - від 1 до 10 мм². Диференційний струм витоку 300 мА - це струм, при якому спрацьовує захист від ураження. Характеристика C означає, що автомат допускає короткочасні пускові струми до 5-10-кратного номіналу (від 160 до 320 А), що важливо для двигунів, компресорів, насосів. Тип A забезпечує спрацювання на змінний і пульсуючий постійний струм витоку. Ступінь захисту IP20 - для сухих закритих щитів. Робоча температура від -25 до +60 °C. Комутований нейтральний провідник - вимикач розриває і фазу, і нуль одночасно, що підвищує безпеку при обслуговуванні.
