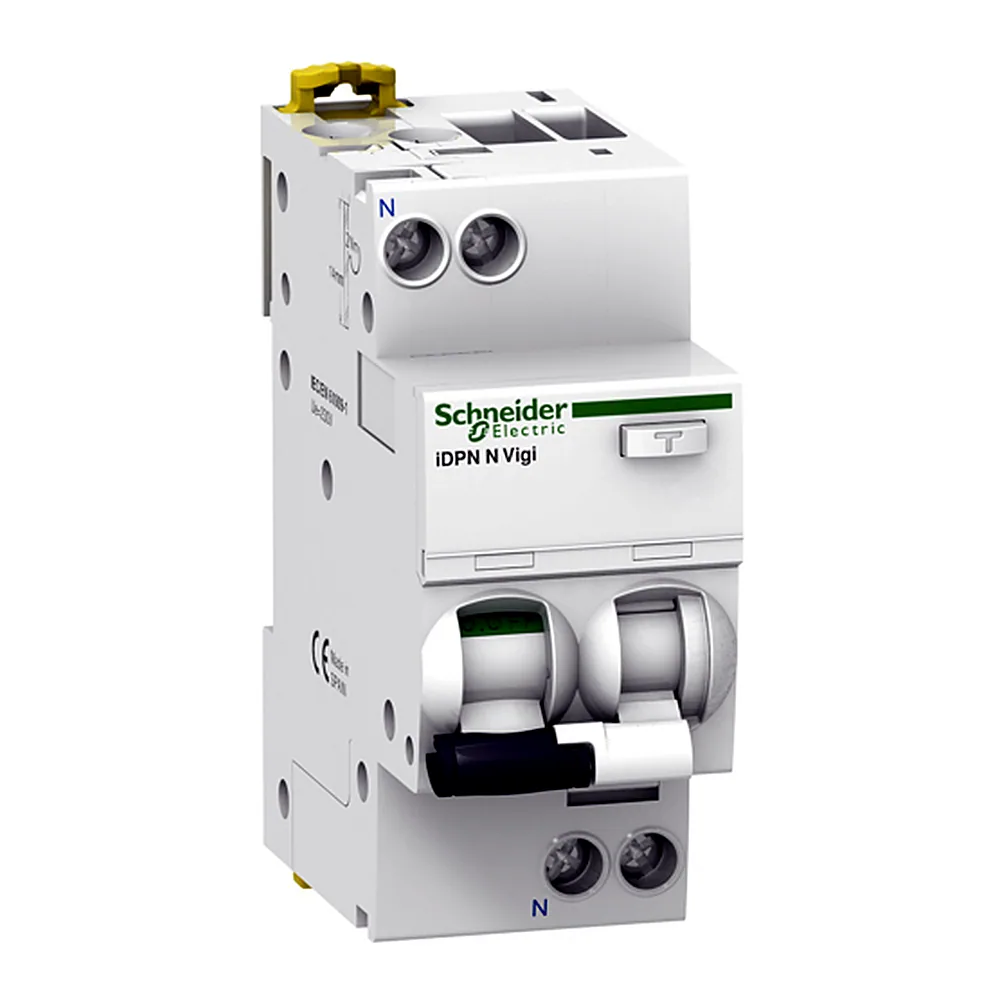

Диференційний автоматичний вимикач IDPN VIGI 1+N B 32 А 300 мА 6 кА A Schneider Electric A9D69632

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166421
Виробник: Schneider Electric
Артикул: A9D69632
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: B
B(13)
C(25)
Номінальний струм: 32 А
10 А
20 А
32 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Кількість захищених стовпів: 1
Номінальний струм витоку I Δn: 300 мА
30 мА
300 мА
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А(13)
AC(6)

Усі характеристики

Код	00166421
Виробник	Schneider Electric
Артикул виробника	A9D69632
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	10 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	32 А
Номінальний струм витоку I Δn	300 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач IDPN VIGI 1+N B 32A/0,3A 6kA A від Schneider Electric - це комбінований пристрій захисту для однофазних мереж. Він об'єднує функції автоматичного вимикача та пристрою захисного відключення в одному компактному корпусі.

Переваги

4-модульний корпус - займає 4 модулі на DIN-рейці, що дозволяє зекономити місце в щиті порівняно з окремими пристроями.
Номінал 6 А та характеристика B - підходить для ліній із малими пусковими струмами: освітлення, розетки, побутова техніка.
Диференційний струм 0,3 А - забезпечує захист людини від ураження струмом при пошкодженні ізоляції або витоку на корпус.
Відключаюча здатність 6 кА - достатня для житлових та адміністративних будівель згідно з ДСТУ IEC 60898.
Зносостійкість 10000 циклів - електричний ресурс дозволяє експлуатувати автомат без заміни протягом багатьох років.

Де застосовується

У квартирних щитках для захисту окремих ліній: розетки, освітлення, бойлер, кондиціонер.
В офісних, торговельних та адміністративних приміщеннях для захисту групових ліній зі змінним струмом.

Технічні особливості

Автомат диференційного струму (АВДС) серії Acti9 монтується на DIN-рейку шириною 35 мм. Робоча напруга 230-240 В змінного струму, номінальна напруга ізоляції 400 В. Характеристика спрацьовування B означає, що автомат відключає лінію при струмі від 3 до 5 номіналів. Ступінь захисту IP40 - захист від твердих предметів понад 1 мм. Діапазон робочих температур від -25 до +60 °C дозволяє встановлювати в неопалюваних приміщеннях. Категорія перенапруги 3, імпульсна напруга 4 кВ. Підходить для умов ступеня забруднення 3. Габарити 36×85×73 мм, колір білий. Артикул A9D69632.

Чому в ЛІНА

Ми пропонуємо оригінальні пристрої Schneider Electric з повним пакетом документів. На складі в Києві - відправка в день замовлення. Для юридичних осіб та ФОП надаємо рахунки та акти.

Розгорнути описЗгорнути
