Name: Автоматичний вимикач NG125H 1P C 16 А Schneider Electric 18706
Brand: Schneider Electric
SKU: 00248645
Price: 5247.22 UAH
Availability: PreOrder

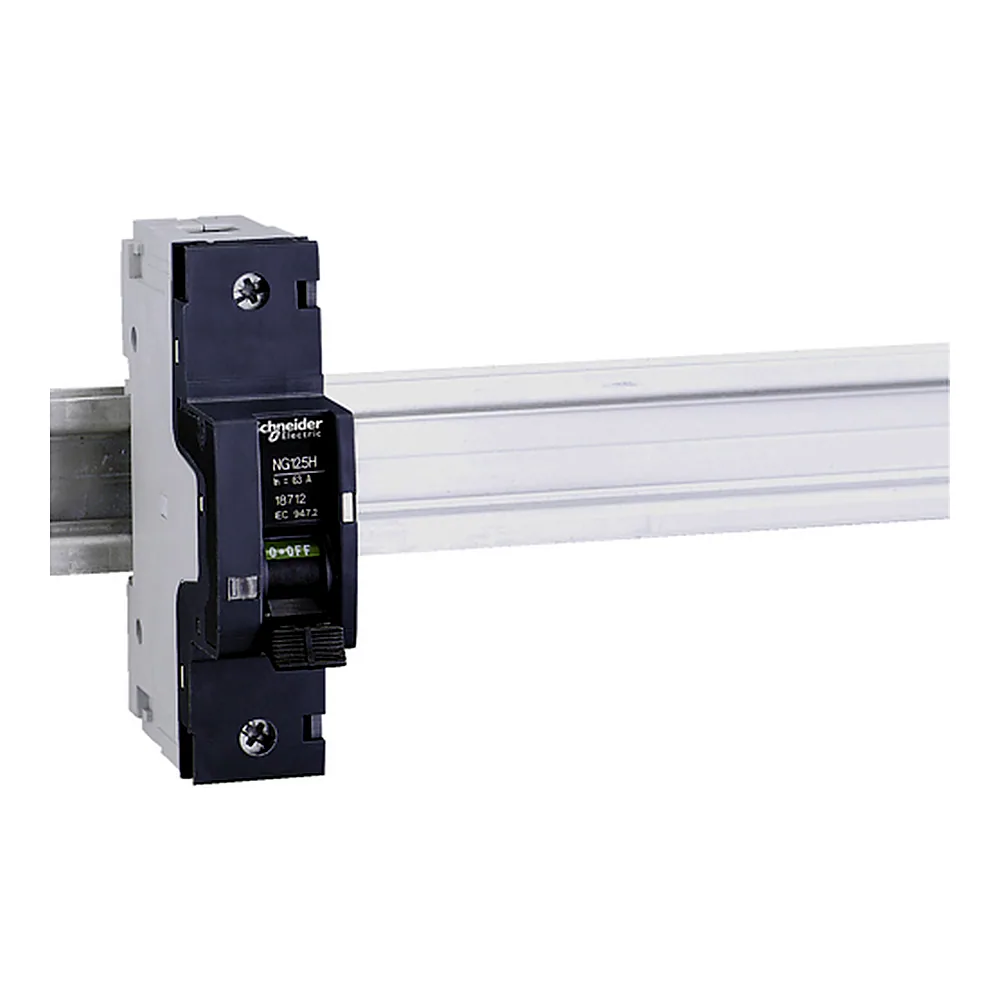

Автоматичний вимикач NG125H 1P C 16 А Schneider Electric 18706

Фото ілюстративне — вигляд товару може відрізнятися.

5 247²² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248645
Виробник: Schneider Electric
Артикул: 18706
Тип виробу: Автоматичний вимикач
Кількість полюсів: 1P
1P(26)
2P(26)
3P(30)
3P+N(3)
4P(29)
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 16 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 9 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248645
Виробник	Schneider Electric
Артикул виробника	18706
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	3
Кількість полюсів	1P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між пристроями
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	9 кА
Номінальна робоча здатність відключення	6,75 кА
Номінальна робоча напруга Ue	380...415 В AC, 125 В DC, ≤ 144 В DC, 12 В DC, 220...240 В AC, 110...130 В AC
Номінальний струм	16 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	27 мм
Вага	0,24 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 1П 16A C від Schneider Electric - це модульний автомат серії Acti9 для захисту ліній змінного струму. Його номінал 16 А та характеристика C забезпечують надійне відключення при перевантаженнях і коротких замиканнях. Виріб розрахований на роботу в широкому діапазоні температур від -30 до +70 °C.

Переваги

Висока комутаційна здатність - 9 кА при короткому замиканні дозволяє використовувати автомат у ланцюгах з великими струмами КЗ.
Зносостійкість - механічний ресурс 20 000 циклів, електричний - 10 000 циклів, що забезпечує довгий термін служби.
Компактні розміри - ширина 1 модуль (27 мм), займає мінімум місця на DIN-рейці.
Стійкість до імпульсних напруг - 8 кВ захищає обладнання від грозових перенапруг.

Де застосовується

У побутових електрощитах для захисту розеткових груп, освітлення та окремих споживачів потужністю до 3,5 кВт (16 А × 230 В).
На об'єктах комерційної нерухомості, в офісах та невеликих виробничих приміщеннях для розподільчих щитів.

Технічні особливості

Модульний автомат NG125H монтується на стандартну DIN-рейку. Ступінь захисту IP20 дозволяє встановлення всередині щитів. Номінальна ізоляційна напруга 690 В, а робоча напруга 110-130 В (змінний струм). Характеристика C означає, що автомат спрацьовує при струмі 5-10 разів вище номіналу - типовий вибір для змішаних навантажень. Важливо: для однофазних мереж використовуйте однополюсний автомат (1P). При монтажі переконайтеся, що переріз кабелю відповідає струму 16 А (рекомендується мінімум 1,5 мм²).
