Автоматичний вимикач NG125H 1P C 10 А Schneider Electric 18705

Name: Автоматичний вимикач NG125H 1P C 10 А Schneider Electric 18705
Brand: Schneider Electric
SKU: 00248644
Price: 5483.09 UAH
Availability: PreOrder

Код товару:

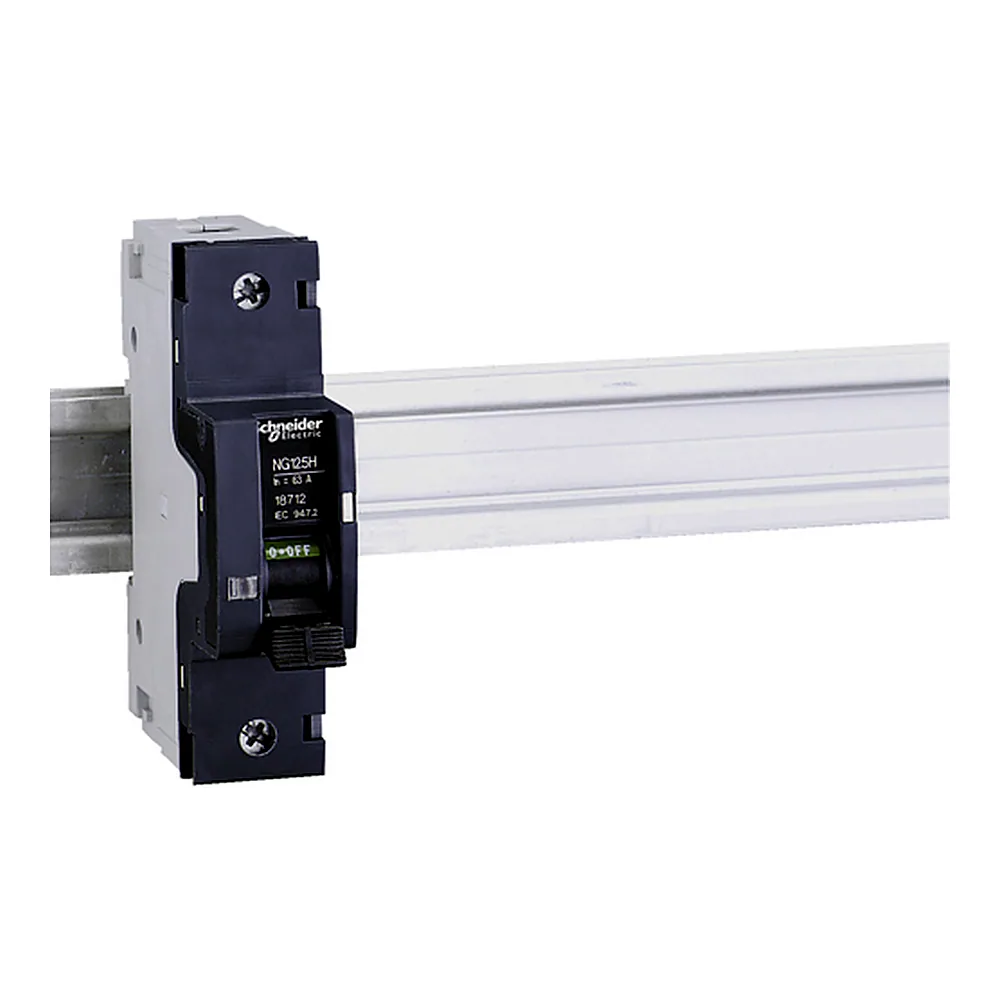

Фото ілюстративне — вигляд товару може відрізнятися.

5 483⁰⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248644
Виробник: Schneider Electric
Артикул: 18705
Тип виробу: Автоматичний вимикач
Кількість полюсів: 1P
1P(26)
2P(26)
3P(30)
3P+N(3)
4P(29)
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 9 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248644
Виробник	Schneider Electric
Артикул виробника	18705
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	3
Кількість полюсів	1P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між пристроями
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	9 кА
Номінальна робоча здатність відключення	6,75 кА
Номінальна робоча напруга Ue	380...415 В AC, 125 В DC, ≤ 144 В DC, 12 В DC, 220...240 В AC, 110...130 В AC
Номінальний струм	10 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	27 мм
Вага	0,24 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 1П 10A C від Schneider Electric - це модульний автомат серії Acti9, розрахований на номінал 10 А. Він працює в однофазних мережах змінного струму та забезпечує захист лінії від перевантажень і коротких замикань. Завдяки відключаючій здатності 9 кА цей вимикач підходить для об'єктів з підвищеними вимогами до надійності.

Переваги

Відключаюча здатність 9 кА - дозволяє використовувати автомат у розподільчих щитах, де струм короткого замикання може сягати високих значень. Це типова вимога для промислових і комерційних об'єктів.
Механічна зносостійкість 20000 циклів - автомат розрахований на часте вмикання-вимикання без втрати працездатності. Електрична зносостійкість становить 10000 циклів.
Характеристика C - спрацьовує при струмі, що в 5-10 разів перевищує номінал. Це стандартний вибір для захисту ліній зі змішаним навантаженням: освітлення, розетки, побутова техніка.
Робочий діапазон температур від -30 до +70 °C - автомат зберігає працездатність у неопалюваних приміщеннях і на вулиці (у щиті з відповідним ступенем захисту).
Напруга ізоляції 690 В - запас міцності ізоляції дозволяє використовувати вимикач у мережах з підвищеною напругою без ризику пробою.

Де застосовується

Квартирні та будинкові щити: захист розеткових груп, освітлення, окремих споживачів.
Комерційні об'єкти: офіси, магазини, склади - там, де потрібна відключаюча здатність вище стандартної (6 кА).
Промислові розподільчі шафи: як апарат захисту ліній з невеликим навантаженням у межах 10 А.

Технічні особливості

Автомат монтується на DIN-рейку, займає 1 модуль (ширина 27 мм). Кількість полюсів - 1P, тобто він розриває лише фазний провідник. Номінальна напруга становить 690 В, але робоча напруга мережі - 110-130 В (це важливо: вимикач призначений для низьковольтних систем, наприклад, у Північній Америці, але може використовуватися і в Європі за умови відповідності параметрам мережі). Ступінь захисту IP20 - тільки для сухих приміщень або встановлення в щиті з кришкою. Характеристика C забезпечує селективність з іншими апаратами захисту. Номінальна імпульсна напруга 8 кВ гарантує стійкість до грозових перенапруг.

Комплектація

Автоматичний вимикач постачається в індивідуальній упаковці. У комплекті - сам вимикач, без додаткових аксесуарів (допоміжні контакти, незалежні розчіплювачі купуються окремо).
