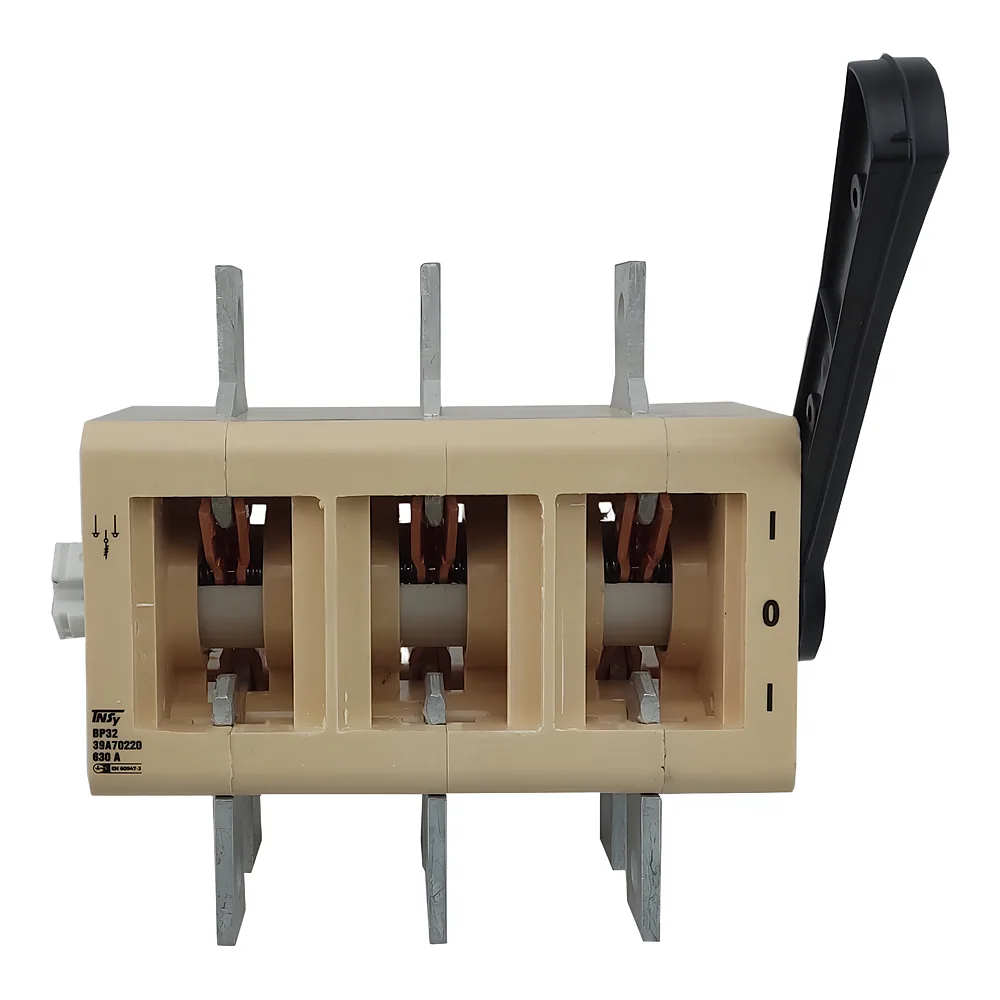

Вимикач-роз'єднувач ВР32-39A70220 630 А на 2 напр не з'ємна бокова рук без ДГК TECHNO SYSTEM TNSy5504182

Name: Вимикач-роз'єднувач ВР32-39A70220 630 А на 2 напр не з'ємна бокова рук без ДГК TECHNO SYSTEM TNSy5504182
Brand: TECHNO SYSTEM
SKU: 00211456
Price: 5924.9 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 924⁹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 211456
Виробник: TECHNO SYSTEM
Артикул: TNSy5504182
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
400 А(2)
630 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бічна)
З рукояткою (з’ємна змішана права ліва)(2)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів(3)
25 000 циклів(2)

Усі характеристики

Код	00211456
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504182
Виконання ручки	З рукояткою (не з’ємна бічна)
Втрати потужності	60 Вт/полюс
Діапазон перерізів приєднувальних проводів	150…4×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	1600 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	16000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	120 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	400 А
Номінальний струм	630 А
Переріз проводів, що підключаються	150…4×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	60 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Перекидний
Тип струму	АС
Умовний тепловий струм в оболонці	500 А
Умовний тепловий струм у відкритому виконанні	630 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	5,30 кг

Опис

Вимикач-роз'єднувач ВР32-39A70220 630 А TECHNO SYSTEM (артикул TNSy5504182) - це трифазний рубильник перекидного типу з бічною рукояткою для ручної комутації кіл змінного струму до 690 В. Його ставлять на ввід або секцію щита, щоб без зайвих рухів роз'єднати лінію на час обслуговування. Версія на два напрямки дозволяє перемикати навантаження між двома лініями.

Переваги

Двічі видимий розрив - подвійний розрив кола і колірна індикація положення «Увімкнено» дають змогу одразу побачити стан апарата, не вгадуючи.
Номінал 630 А - тепловий струм у відкритому виконанні 630 А, а в оболонці 500 А.
Мідь і алюміній - приєднуються кабелі та шини з обох металів, переріз 150…4×120 мм².
Низькі втрати - розсіювана потужність 60 Вт на полюс, тож у закритому щиті апарат гріється помірно.
Ресурс - 16 000 циклів механічної та 1600 циклів електричної зносостійкості.

Де застосовується

Вводи в щити житлових будинків, де потрібен видимий роз'єднувач перед лічильником чи автоматами.
ВРУ громадських і промислових будівель, розподільчі пункти, силові ящики та шафи керування.

Технічні особливості

Апарат відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Напруга ізоляції 690 В, імпульсна витримувана напруга 8 кВ, витримуваний струм за 1 с 16 000 А, частота 50 Гц. Монтаж на панель, робоче положення довільне, ступінь захисту корпусу IP32, з боку контактних затискачів IP00. Дугогасильної камери немає. Діапазон температур від -60 до +45 °C, виконання УХЛ3, маса 5,30 кг.

Типова помилка при виборі: беруть апарат за номіналом 630 А, а в закритому щиті реально працюють з тепловим струмом в оболонці 500 А. Рахуйте навантаження саме від нього. Затискачі IP00, тому після монтажу перевіряйте захисні кожухи на місці.
