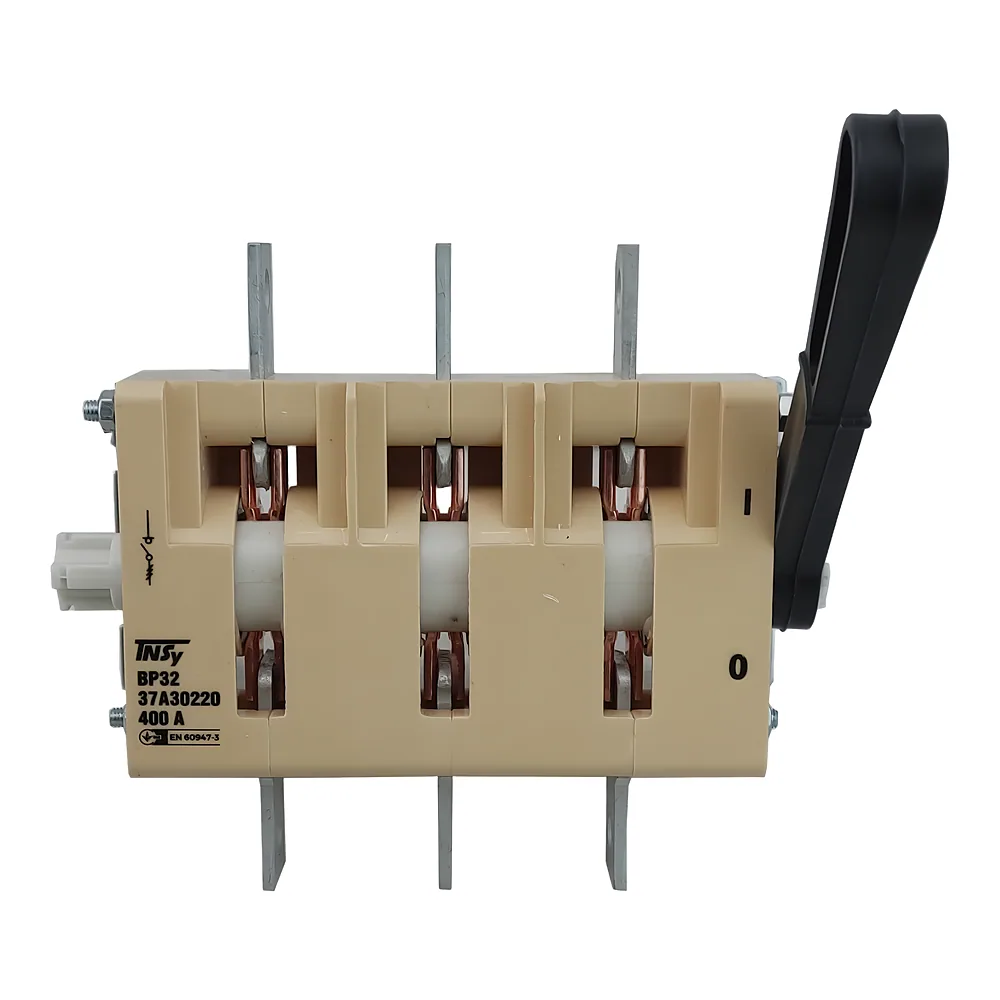

Вимикач-роз'єднувач ВР32-37А30220 400 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504173

Name: Вимикач-роз'єднувач ВР32-37А30220 400 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504173
Brand: TECHNO SYSTEM
SKU: 00229167
Price: 2019.8 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 019⁸⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229167
Виробник: TECHNO SYSTEM
Артикул: TNSy5504173
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 400 А
400 А(2)
630 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бічна)
З рукояткою (з’ємна змішана права ліва)
З рукояткою (не з’ємна бічна)(2)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів(3)
25 000 циклів(2)

Усі характеристики

Код	00229167
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504173
Виконання ручки	З рукояткою (не з’ємна бічна)
Втрати потужності	35 Вт/полюс
Діапазон перерізів приєднувальних проводів	120…3×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	2500 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	11000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	200 А
Номінальний струм	400 А
Переріз проводів, що підключаються	120…3×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	35 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	315 А
Умовний тепловий струм у відкритому виконанні	400 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	2,09 кг

Опис

Вимикач-роз'єднувач ВР32-37А30220 400 А TECHNO SYSTEM (артикул TNSy5504173) - це триполюсний рубильник для ручної комутації ланцюгів змінного струму до 690 В. Його ставлять у розподільні щити й шафи там, де потрібен чіткий розрив ланцюга і зрозуміле положення рукоятки. Автоматичного відключення він не виконує, його завдання - надійно вмикати й розмикати лінію вручну.

Переваги

Подвійний видимий розрив - обслуговуючий персонал бачить, що ланцюг справді розімкнено, і не покладається лише на положення рукоятки.
Колірна індикація «Увімкнено» - положення зчитується з одного погляду, навіть якщо щит відкрили на ходу.
Мідь і алюміній - приєднуються мідні та алюмінієві жили, а також шини, переріз до 120…3×120 мм².
16 000 механічних циклів - і 2500 електричних, тобто ресурс розписаний цифрами, а не загальними словами.
35 Вт на полюс - невеликі втрати потужності, а отже, менше тепла всередині шафи.

Де застосовується

вводи у ВРУ житлових і громадських будівель
шафи та розподільчі пункти на промислових об'єктах
шафи й ящики управління, силові ящики

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 і ДСТУ EN 60947-3. Номінальний струм - 400 А, умовний тепловий струм на відкритому повітрі - 400 А, а в оболонці - 315 А. Напруга ізоляції - 690 В, імпульсна витримувана напруга Uimp - 8 кВ, короткочасний витримуваний струм Iwc за 1 с - 11 000 А. Тип рубильника розривний, дугогасильної камери немає, рукоятка бічна, не з'ємна. Монтаж - на монтажну панель, робоче положення довільне.

Типова помилка при виборі - орієнтуватися на 400 А, хоча у закритому ящику вимикач розрахований на 315 А. Якщо ставите його в оболонку, підбирайте за цим значенням. Також пам'ятайте: корпус має ступінь захисту IP32, а з боку контактних затискачів - IP00, тому компонуйте шафу з урахуванням відкритих клем. Діапазон робочих температур - від -60 до +45 °C, маса нетто - 2,09 кг, гарантія - 1 рік.

Чому в ЛІНА

Ми підберемо потрібну кількість рубильників і підготуємо документи для юросіб. Якщо сумніваєтеся щодо струму чи способу монтажу, напишіть нам: звіримо параметри до замовлення.

Розгорнути описЗгорнути
