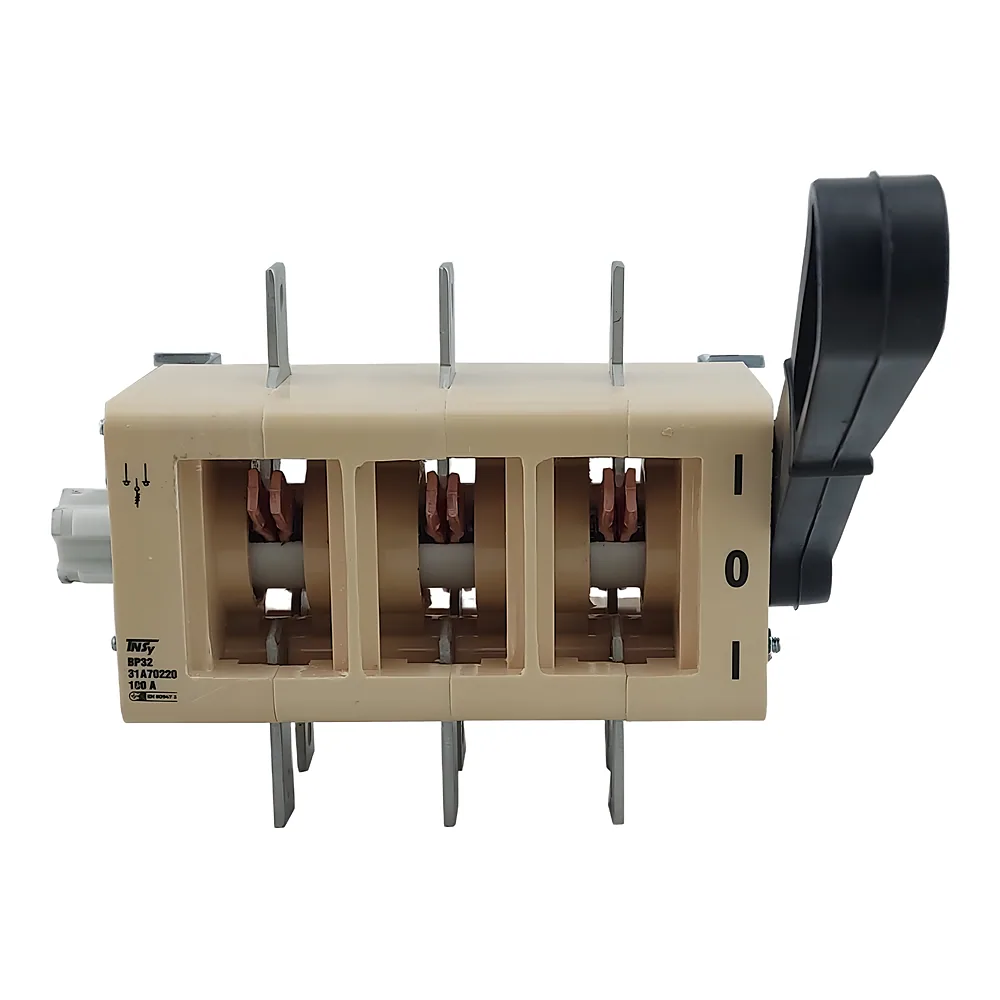

Вимикач-роз'єднувач ВР32-31А70220 100 А на 2 напр не з'ємна бокова рук без ДГК TECHNO SYSTEM TNSy5504164

Name: Вимикач-роз'єднувач ВР32-31А70220 100 А на 2 напр не з'ємна бокова рук без ДГК TECHNO SYSTEM TNSy5504164
Brand: TECHNO SYSTEM
SKU: 00229160
Price: 1276.85 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 276⁸⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229160
Виробник: TECHNO SYSTEM
Артикул: TNSy5504164
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А
250 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бічна)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(3)
25 000 циклів(2)

Усі характеристики

Код	00229160
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504164
Виконання ручки	З рукояткою (не з’ємна бічна)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Перекидний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	1,07 кг

Опис

Вимикач-роз'єднувач ВР32-31А70220 100 А TECHNO SYSTEM, артикул TNSy5504164, це трипольний перекидний рубильник на 2 напрямки з нез'ємною бічною рукояткою. Він призначений для ручної комутації ланцюгів змінного струму до 690 В частотою 50 Гц. Його ставлять у ВРУ, силові шафи та ящики керування, де лінію треба відключити так, щоб це було видно.

Переваги

Подвійний видимий розрив ланцюга - ви бачите, що лінія розімкнена, а колірна індикація положення «Увімкнено» виключає сумніви навіть здалеку.
Мідь і алюміній - затискачі приймають проводи й кабелі, а також шини, переріз 10…50 мм², тож окремих переходників під матеріал жили не потрібно.
Ресурс 25 000 циклів механічно - і 4000 циклів електричної зносостійкості, цього вистачає для вводів, які перемикають не щодня.
Втрати 3 Вт на полюс - апарат майже не гріє шафу сам по собі.

Де застосовується

ВРУ житлових і громадських будівель, де потрібен вводний рубильник.
Розподільчі пункти, шафи й ящики управління.
Силові ящики на промислових об'єктах.

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Номінальний струм 100 А, але в оболонці умовний тепловий струм становить 80 А. Саме на цьому найчастіше помиляються: беруть 100 А за паспортом і ставлять у закритий ящик, а підбирати треба за 80 А. Напруга ізоляції 690 В, імпульсна витримувана напруга 8 кВ, короткочасний витримуваний струм 5000 А за 1 с.

Дугогасильної камери немає, ремонту апарат не передбачає. Ступінь захисту: корпус IP32, з боку контактних затискачів IP00, тому кабельну частину закривайте шафою. Монтаж на монтажну панель у довільному положенні, діапазон температур від -60 до +45 °C, виконання УХЛ3, маса 1,07 кг. Гарантія виробника 1 рік.

Чому в ЛІНА

Ми підкажемо за параметрами, чи підходить цей рубильник під ваш щит, і підготуємо документи для юросіб на замовлення. Наявність та терміни відправки уточнюйте у менеджера.
