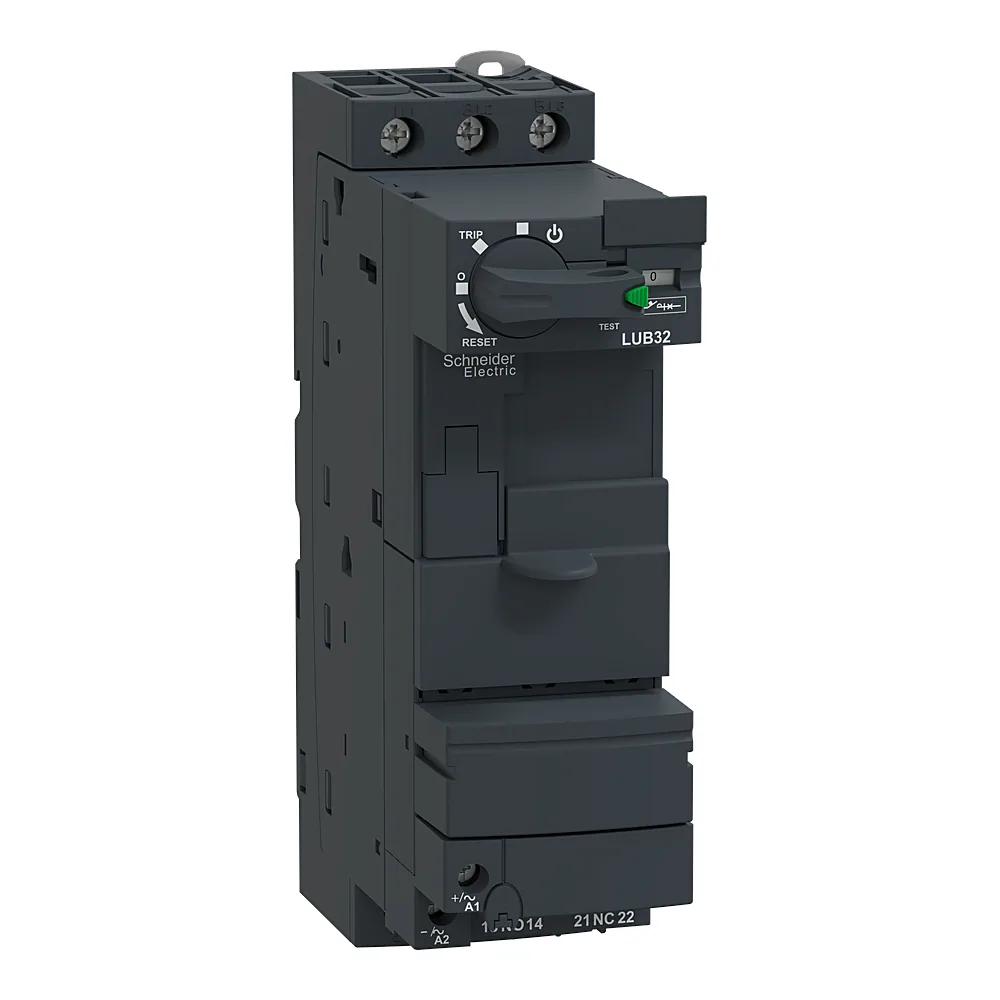

Name: Силовий блок 32 А з клемником додаткових контактів Schneider Electric LUB32
Brand: Schneider Electric
SKU: 00078400
Price: 10281.03 UAH
Availability: PreOrder

Силовий блок 32 А з клемником додаткових контактів Schneider Electric LUB32

Фото ілюстративне — вигляд товару може відрізнятися.

10 281⁰³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 78400
Виробник: Schneider Electric
Артикул: LUB32
Тип виробу: Силовий блок
Серія: TESYS T
Номінальний робочий струм: 28,5 А
12 А
28,5 А
Ступінь захисту: IP20 (передня панель і дротові клеми), IP20 (інші поверхні), IP40 (передня панель за межами зони підключення)
Кількість та вид додаткових контактів: 1NO+1NC
Напруга схеми керування: 24 В AC, 24 В DC, 48...72 В AC, 48...72 В DC, 110...240 В AC, 110...220 В DC
Умовний тепловий струм у відкритому виконанні: 32 А
12 А
32 А

Усі характеристики

Код	00078400
Виробник	Schneider Electric
Артикул виробника	LUB32
Серія	TESYS T
Безпечне розділення кіл	400 В SELV між керуючими та допоміжними ланцюгами відповідно до МЕК 60947-1 додаток N; 400 В SELV між керуючим/допоміжним і головним ланцюгом відповідно до МЕК 60947-1 додаток N
Випробування розжареним дротом	960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12; 650 °C відповідно до МЕК 60695-2-12
Висота	154 мм
Вібростійкість	2 gn (f= 5...300 Гц) електроопори відкриті; 4 gn (f= 5...300 Гц) електроопори закриті
Відповідність вимогам по ізоляції	Так
Втрати потужності	3 Вт для ланцюг управління з LUCA, LUCB, LUCC, LUCD; 1,8 Вт для ланцюг управління з LUCM
Глибина	126 мм
Діапазон робочих температур	-25...+60 °C з LUCM; -25...+70 °C з LUCA, LUCB, LUCC, LUCD
Захисна обробка	TH відповідно до МЕК 60068
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-41, AC-43, AC-44
Кількість та вид додаткових контактів	1NO+1NC
Країна виробництва	Франція
Макс. висота встановлення	2000 м
Максимальна частота операцій	3600 цикл/год
Механічна зносостійкість	15 мільйонів циклів
Момент затягування	1,9...2,5 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	24 В AC, 24 В DC, 48...72 В AC, 48...72 В DC, 110...240 В AC, 110...220 В DC
Номінальна робоча здатність відключення	50 кА
Номінальна робоча напруга Ue	690 В AC
Номінальний робочий струм	28,5 А
Опис полюсів	3P
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Сертифікація	ASEFA; ATEX; CCC; CE; CSA; EAC; UL; морський
Спосіб кріплення	Затискний (DIN-рейка); фіксування гвинтами (пластина)
Стійкість до електромагнітного поля	10 В/м 3 відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	8 кВ рівень 3 через відкрите повітря відповідно до МЕК 61000-4-2; 8 кВ рівень 4 при контакті відповідно до МЕК 61000-4-2
Стійкість до імпульсних перенапруг	1 кВ послідовний режим 24...240 В Змінний струм відповідно до МЕК 60947-6-2; 1 кВ послідовний режим 48...220 В Постійний струм відповідно до МЕК 60947-6-2; 2 кВ Загальний режим 24...240 В Змінний струм відповідно до МЕК 60947-6-2; 2 кВ Загальний режим 48...220 В Постійний струм відповідно до МЕК 60947-6-2
Стійкість до кондуктивних завад	10 В відповідно до МЕК 61000-4-6
Стійкість до коротких перерв живлення	3 мс для ланцюг управління
Стійкість до провалів напруги	70 % / 500 мс відповідно до МЕК 61000-4-11
Стійкість до швидких перехідних процесів	2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4; 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4
Струм споживання	200 мА на 24 В Постійний струм I maximum while closing з LUCM; 220 мА на 24 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 220 мА на 24 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 25 мА на 110...220 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 25 мА на 110...240 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 280 мА на 110...220 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 110...240 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 48...72 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 48...72 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 45 мА на 48...72 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 45 мА на 48...72 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 75 мА на 24 В Постійний струм Ізольований I rms з LUCM; 80 мА на 24 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 90 мА на 24 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD
Ступінь захисту	IP20 (передня панель і дротові клеми), IP20 (інші поверхні), IP40 (передня панель за межами зони підключення)
Сумісність	LUB
Температура зберігання	-40...+85 °C
Тип допоміжних контактів	тип пов'язані контакти (1 нормально відкритий + 1 нормально закритий) відповідно до МЕК 60947-4-1; тип дзеркальний контакт (1 нормально закритий) відповідно до МЕК 60947-1
Тип затискачів	ланцюг управління Гвинтовий затискач 1 кабель(і) 0,34...1,5 мм² гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 1 кабель(і) 0,75...1,5 мм² гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 1 кабель(і) 0,75...1,5 мм² жорсткий; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,34...1,5 мм² гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,75...1,5 мм² гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,75...1,5 мм² жорсткий; коло подачі живлення Гвинтовий затискач 1 кабель(і) 1...10 мм² жорсткий; коло подачі живлення Гвинтовий затискач 1 кабель(і) 1...6 мм² гнучкий з кабельним наконечником; коло подачі живлення Гвинтовий затискач 1 кабель(і) 2,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1...6 мм² гнучкий з кабельним наконечником; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1...6 мм² жорсткий; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1,5...6 мм² гнучкий без кабельного наконечника
Ударостійкість	10 gn електроопори відкриті; 15 gn електроопори закриті
Умовний тепловий струм у відкритому виконанні	32 А
Час замикання і розмикання	35 мс відкриття з LUCA, LUCB, LUCC, LUCD, LUCM для ланцюг управління; 50 мс на >= 72 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 60 мс на 48 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 70 мс на 24 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 65 мс закриття з LUCM для ланцюг управління
Частота	40...60 Гц
Ширина	45 мм
Вага	0,9 кг

Опис

Силовий блок 32А з клемником додат.конт., Schneider Electric (модель Tesys U) - компактний пристрій для комутації силових кіл двигунів. Він дає змогу керувати навантаженням до 15 кВт через один напрямок обертання. Наявність додаткового клемника для контрольних ліній спрощує монтаж - не доведеться шукати окрему колодку.

Переваги

Номінальний струм 32 А - розрахований на двигуни потужністю 15 кВт, що покриває більшість типових завдань.
Умовний тепловий струм 38 А у відкритому виконанні - запас за нагрівом дає змогу працювати з перевантаженням за умови природної вентиляції.
Додатковий клемник управління - підключайте кнопки пуску/зупинки, не використовуючи проміжних терміналів.
Серія Tesys U - сумісність з іншими компонентами лінійки спрощує проєктування шафи.
Базовий контроль - без зайвої електроніки, лише необхідні функції для простих схем.

Де застосовується

У побутових майстернях та невеликих виробництвах для керування насосами, вентиляторами, компресорами.
На промислових об'єктах із простими однонаправленими двигунами, де не потрібен реверс.

Технічні особливості

Блок розрахований на 32 А номіналу та 15 кВт потужності. Умовний тепловий струм у відкритому виконанні - 38 А. При монтажі в закритому щиті враховуйте зниження через обмежену вентиляцію - типова помилка, коли вибирають блок без запасу. У блоці реалізований базовий контроль з одним напрямком обертання. Потенціал вторинної переробки матеріалів - 56 %. Модель належить до серії Tesys U, що дозволяє уніфікувати компоненти в шафі.
