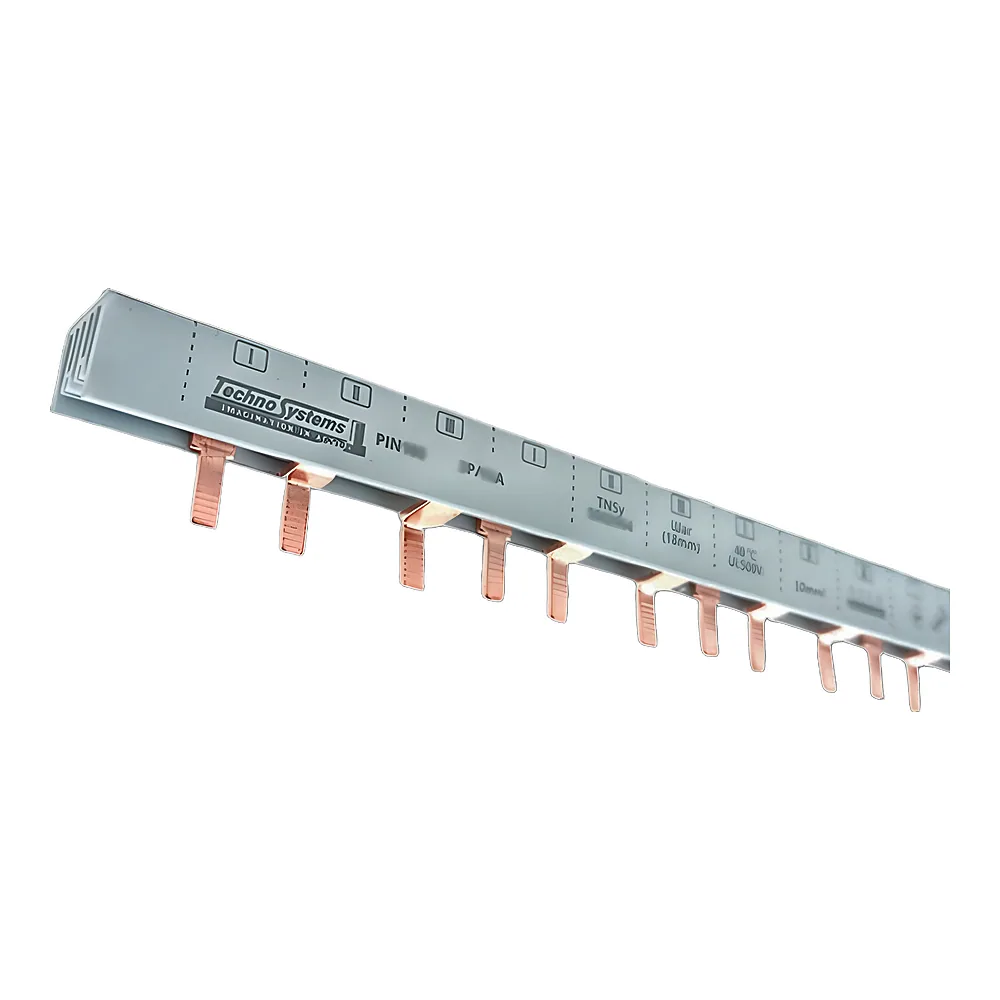

Шина з'єднувальна PIN101 1P 80/100 А 15 мм² 54 модулі 1 м. (штир) TECHNO SYSTEM TNSy5502955

Name: Шина з'єднувальна PIN101 1P 80/100 А 15 мм² 54 модулі 1 м. (штир) TECHNO SYSTEM TNSy5502955
Brand: TECHNO SYSTEM
SKU: 00228871
Price: 421.37 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

421³⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228871
Виробник: TECHNO SYSTEM
Артикул: TNSy5502955
Тип виробу: Шина з'єднувальна
Нульова шина(2)
Шина з'єднувальна(16)
Кількість полюсів: 1P
1P(7)
2P(2)
3P(7)
Номінальний струм: 80/100
40 А(4)
63 А(8)
80 А(2)
80/100(2)
Переріз: 15 мм²
6 мм²(4)
10 мм²(2)
15 мм²(2)
Довжина: 1000 мм
Крок: 18 мм

Усі характеристики

Код	00228871
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5502955
Відповідність стандартам	ДСТУ EN 60998-1
Діапазон робочих температур	-40...+50 °C
Довжина	1000 мм
Кількість полюсів	1P
Крок	18 мм
Максимальна кількість під'єднуваних пристроїв	54
Напруга ізоляції	690 В
Номінальний поперечний перетин	15 мм²
Номінальний струм	80/100
Переріз	15 мм²
Спосіб утилізації	Передача спеціалізованому підприємству
Термін служби	7 год
Гарантійний термін	1 рік

Опис

Шина з'єднувальна PIN101 1P 80/100 А 15 мм² 54 модулі 1 м. (штир) TECHNO SYSTEM TNSy5502955 електрично з'єднує вводи апаратів захисту в модульному щитку. Замість купи окремих перемичок ви ставите одну шину довжиною 1 м, і живлення йде на всю групу автоматів одразу.

Переваги

До 54 пристроїв на одній шині - одного метра вистачає на довгий ряд, без стикування кількох відрізків.
Крок 18 мм - саме за цією відстанню між штирями розкладається ряд модульних апаратів.
Номінальний струм 80/100 А при перерізі 15 мм², тобто шина розрахована на живлення групи, а не одного споживача.
Ізоляція 690 В - з великим запасом до мережі 230/400 В, для якої шину призначено.
Робота від -40 до +50 °C - діапазон температур не обмежує вибір місця для щитка.

Де застосовується

Квартирний або домашній щиток, де кілька автоматів сідають на спільне живлення.
Розподільний щиток на об'єкті з довгим рядом модульної апаратури.

Технічні особливості

Шина типу PIN101, 1 полюс, штирьова, для ланцюгів змінного струму 230/400 В, 50 Гц. Номінальний струм 80/100 А, переріз 15 мм², ізоляційна напруга 690 В, довжина 1000 мм, крок 18 мм. Відповідає ДСТУ EN 60998-1.

Типова помилка при виборі - дивитися лише на струм і кількість модулів та не звірити тип. Штир (PIN) і вилка (FORK) між собою не взаємозамінні, тож для апаратів під штирьове під'єднання беріть саме PIN. І ще нюанс: 1P означає один полюс, тому для трифазного ряду на кожну фазу потрібна окрема шина.
