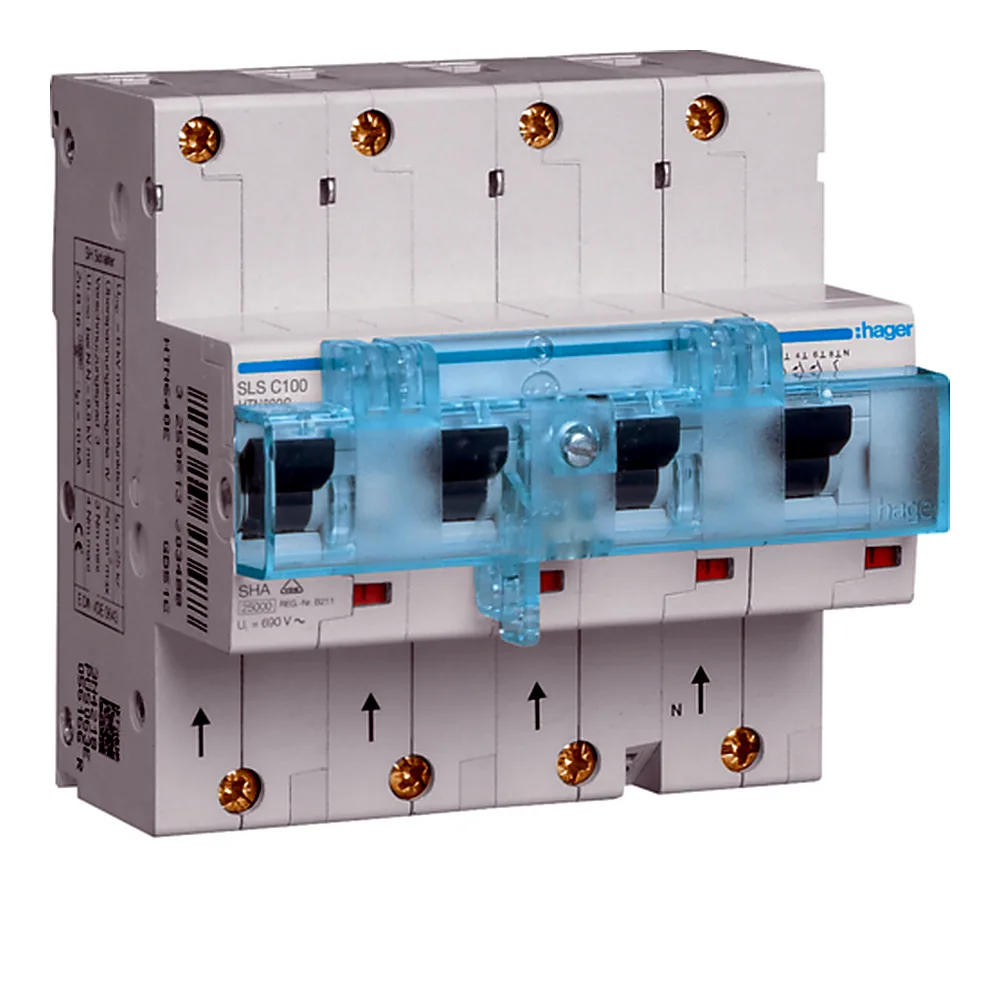

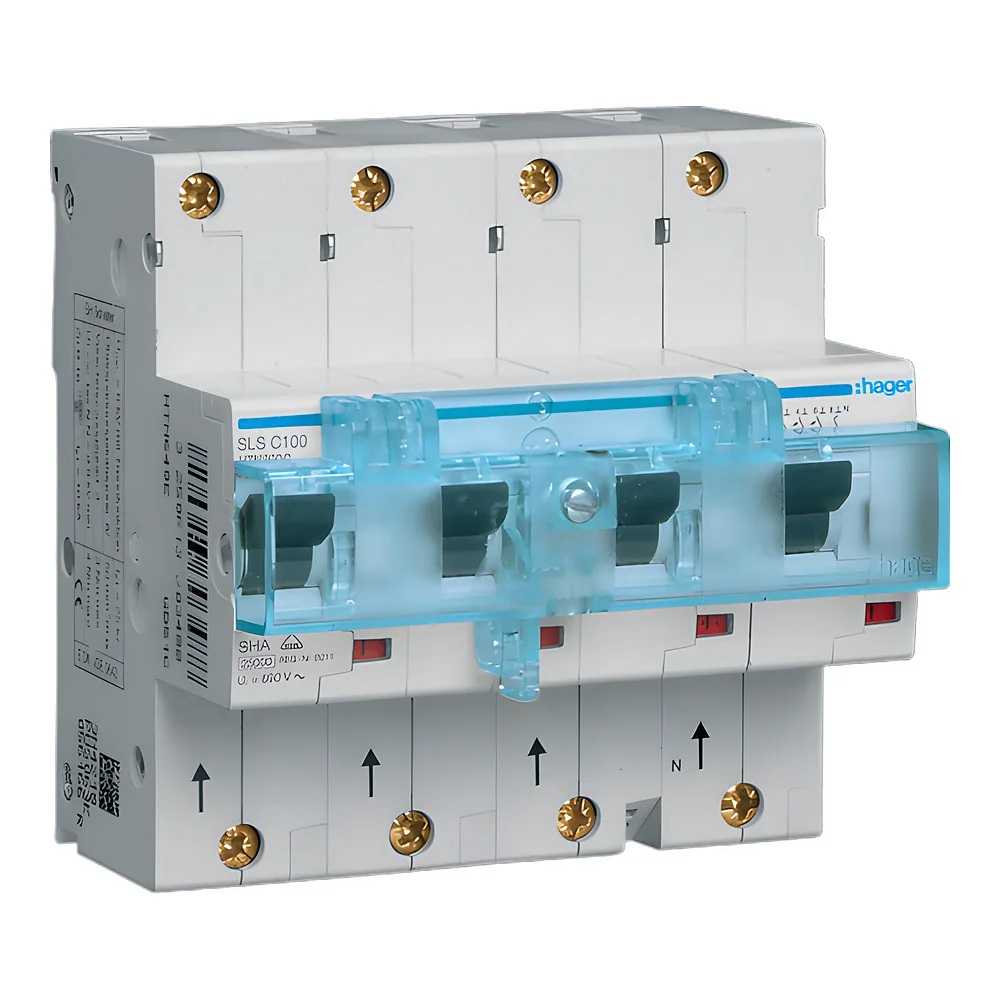

Селективний автоматичний вимикач на DIN-рейку 3P+N C 100 А 230/400 В 6 модулів Hager HTN690C

Селективний автоматичний вимикач на DIN-рейку 3P+N Cs-100A, 230/400В, 6M Hager HTN690C призначений для трифазних мереж, де потрібна вибірковість спрацьовування. Це рішення для тих, хто не хоче, щоб при короткому замиканні в одній лінії вибивало весь ввідний автомат. Заводське налаштування Cs дає змогу будувати селективні схеми без додаткових реле.

Переваги

• Селективна характеристика Cs - забезпечує витримку часу при КЗ, щоб нижчестоящий автомат встиг спрацювати першим. Це зменшує кількість знеструмлених споживачів при аварії.
• Номінал 100 А - розрахований на високе навантаження, підходить для ввідних щитів у будинках і на виробництві.
• 3P+N з комутацією нуля - три полюси захищені від струмів перевантаження та КЗ, нейтральний полюс комутується, але не має теплового розчеплювача. Це стандартна архітектура для трифазних мереж TN.
• Ширина 6 модулів (108 мм) - компактний корпус для DIN-рейки, дозволяє розмістити більше апаратів у щиті.
• Робоча напруга 230/400 В - сумісний з однофазними та трифазними лініями.

Де застосовується

• Ввідні автомати в приватних будинках і квартирах з трифазним вводом, де потрібна селективність із груповими автоматами.
• Розподільні щити офісів, малих виробництв, складів - об'єкти, де навантаження розділене на кілька ліній, а аварійне відключення всього щита небажане.

Технічні особливості

Автомат монтується на DIN-рейку, підключення зверху або знизу - переріз провідників до 35 мм² (за даними Hager). Характеристика Cs відрізняється від звичайної C тим, що має затримку спрацьовування в зоні короткого замикання. Це дозволяє досягти селективності з автоматами нижчого номіналу тієї ж серії. Стандарт ДСТУ IEC 60898-1 поширюється на цей тип вимикачів. Типова помилка при виборі - плутати Cs з C і ставити його в групу без нижчестоящих автоматів: тоді виграшу в селективності не буде, тільки зайва затримка.
