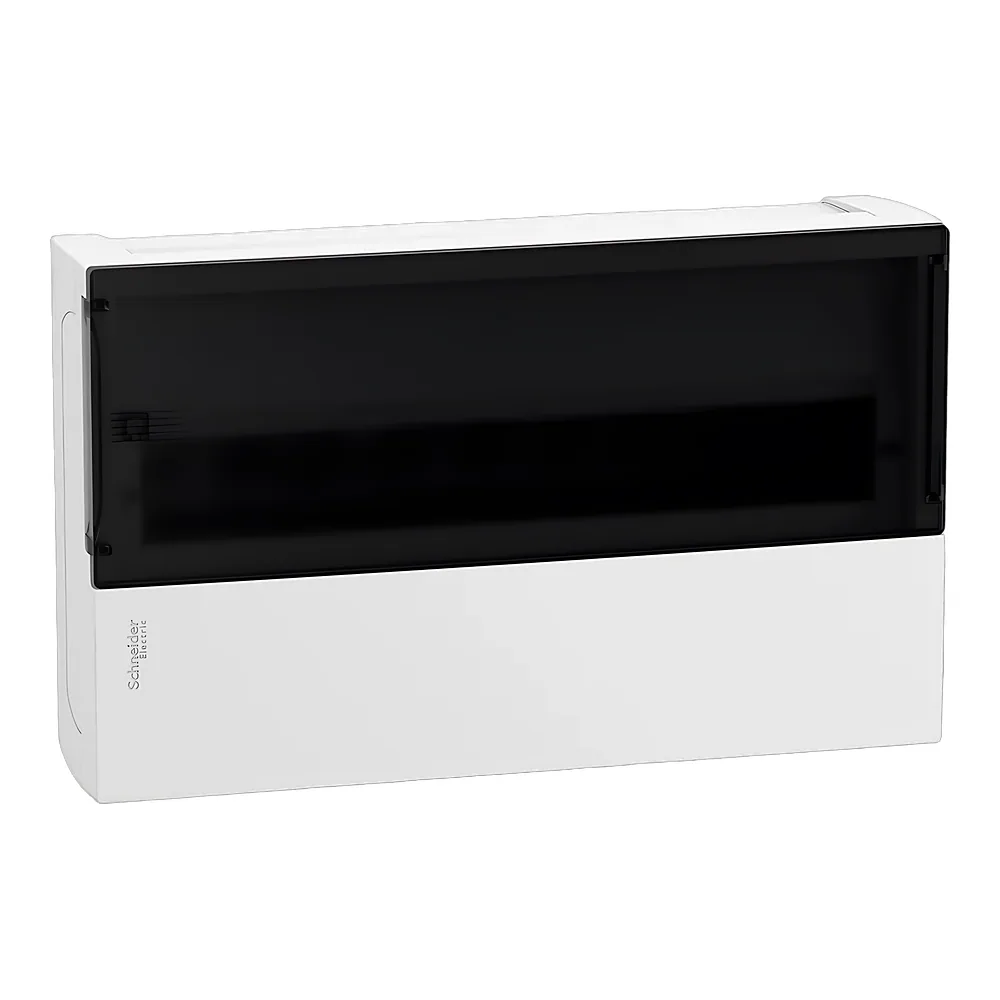

Модульний щит навісний Resi9 MP прозорі двері 18 модулів 1х18 Schneider Electric MIP12118S

Name: Модульний щит навісний Resi9 MP прозорі двері 18 модулів 1х18 Schneider Electric MIP12118S
Brand: Schneider Electric
SKU: 00207773
Price: 1955 UAH
Availability: InStock

Код товару:

1 955 ₴шт

Купити

Порівняти

Під замовлення 5 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 207773
Виробник: Schneider Electric
Артикул: MIP12118S
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Resi9 MP (MiniPragma)
Кількість модулів: 18
8
12(2)
18
24(2)
36(2)
Номінальний струм: 63 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)
Білий (RAL 9003)(2)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(2)
Кількість модулів шириною 18 мм на ряд: 18
8
12(6)
18

Усі характеристики

Код	00207773
Виробник	Schneider Electric
Артикул виробника	MIP12118S
Серія	Resi9 MP (MiniPragma)
Випробування розжареним дротом	650 °C
Висота	Зовні: 228 мм
Внутрішня глибина	80 мм
Глибина	Зовні: 101,5 мм
Діапазон робочих температур	-25...+60 °C
Кабельний ввід	1 з'єднувальний фланець; 1 оголений фланець
Кількість клемних блоків	1 Земля (Гвинтовий) з 16 випереджає; 1 Нейтральний (Гвинтовий) з 16 випереджає
Кількість модулів	18
Кількість модулів Ш = 9 мм	36
Кількість модулів шириною 18 мм на ряд	18
Кількість рядів	1
Колір	Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Технопластичний; Двері Технопластичний; Передня панель Технопластичний
Монтажна панель	Без монтажної пластини
Номінальний струм	63 А
Розподільчий блок відводів	2×16 мм² для Земля; 2×16 мм² для Нейтральний; 6×6 мм² для Земля; 6×6 мм² для Нейтральний; 8×10 мм² для Земля; 8×10 мм² для Нейтральний
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK07
Тип кришки	Димчастий
Функція клемного блоку	Земля / нейтраль
Ширина	Зовні: 376 мм
Din рейка	35 мм асиметрична рейка

Опис

Щит навісний Resi9 MP MIP12118S прозорі двері 18 модулів (1x18) Schneider Electric: це компактний пластиковий корпус для поверхневого монтажу. Він вміщує до 18 модулів шириною 18 мм або 36 модулів по 9 мм. Прозорі димчасті дверцята дозволяють контролювати стан апаратури без відкривання.

Переваги

Прозорі дверцята: димчастий пластик дає змогу бачити положення автоматів і стан індикації, не відчиняючи щит. Це зручно при щоденному огляді.
Компактні розміри: висота 228 мм, ширина 375 мм, глибина 101,5 мм. Корпус монтується на поверхню, не потребує ніші.
Вогнестійка панель: передня панель витримує 650 °C, що підвищує безпеку при короткому замиканні всередині.
Вбудована нейтраль та заземлення: у комплекті гвинтовий нейтральний блок на 16 випереджальних контактів та розподільчий блок заземлення 8×10 мм². Не доведеться докуповувати.
Ступінь захисту IP40 та IK07: корпус захищає від твердих частинок понад 1 мм і від ударів енергією 2 Дж. Підходить для чистих сухих приміщень.

Де застосовується

Квартирні та будинкові щити: розподіл на групи освітлення, розеток, кондиціонерів.
Малі комерційні об'єкти: офіси, магазини, невеликі виробничі приміщення, де потрібен поверхневий монтаж.
Нове встановлення або заміна старого щита у житлових і невеликих комерційних будівлях.

Технічні особливості

Корпус розрахований на номінальний струм 63 А. Всередині встановлена 35-мм асиметрична DIN-рейка на один ряд. Ширина ряду дозволяє розмістити максимум 18 модулів (18 мм). При використанні модулів шириною 9 мм можна встановити до 36 штук. Клемні блоки нейтралі та заземлення забезпечують підключення провідників перерізом до 10 мм². Нейтральний блок має випереджальні контакти (16 шт.), тому при встановленні модульного пристрою нейтраль з'єднується раніше фаз. Щит відповідає стандартам МЕК 61439-1, МЕК 61439-3, МЕК 60670-1, МЕК 60670-24. Діапазон робочих температур від -25 до +60 °C. Типова помилка: забувають, що дверцята не мають замка. Якщо потрібне опломбування або обмеження доступу, варто передбачити додатковий замок на корпус.

Комплектація

У комплекті: корпус з прозорими дверцятами, DIN-рейка, нейтральний блок (гвинтовий) на 16 контактів, розподільчий блок заземлення 8×10 мм², один оголений фланець для кабельного вводу. Монтажна пластина відсутня, пристрої кріпляться безпосередньо на рейку.
