Модульний щит розподільчий XS врізний 3P 13 модулів димчасті двері Schneider Electric LVSXP313

Name: Модульний щит розподільчий XS врізний 3P 13 модулів димчасті двері Schneider Electric LVSXP313
Brand: Schneider Electric
SKU: 00233771
Price: 4845.99 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 845⁹⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 233771
Виробник: Schneider Electric
Артикул: LVSXP313
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 3P
Кількість модулів: 39
13(2)
18(2)
26(2)
36(2)
39(2)
52(2)
54(2)
72(2)
Номінальний струм: 90 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), димчастий (двері)
Білий (RAL 9003)(2)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(2)
Кількість модулів шириною 18 мм на ряд: 13
13(8)
18(8)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00233771
Виробник	Schneider Electric
Артикул виробника	LVSXP313
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 650 °C відповідно до МЕК 60695-2-11; Шафа: 650 °C відповідно до МЕК 60695-2-11; front plate: 650 °C відповідно до МЕК 60695-2-11; Двері: 750 °C відповідно до МЕК 60695-2-11
Висота	Всього: 660 мм; вбудований: 630 мм
Внутрішня глибина	80 мм
Втрати потужності	56 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 22 випереджає; 1 Нейтральний з 24 випереджає
Кількість модулів	39
Кількість модулів Ш = 9 мм	78
Кількість модулів шириною 18 мм на ряд	13
Кількість полюсів	3P
Кількість рядів	3
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), димчастий (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Технопластичний; Шафа Технопластичний; front plate Технопластичний; Двері Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	90 А
Розподільчий блок відводів	11×16 мм² + 11×10 мм² для Земля; 3 x (4×16 мм² + 4×10 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтовий
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 351 мм; вбудований: 321 мм
Din рейка	симетричний DIN
Вага	4,870 кг

Опис

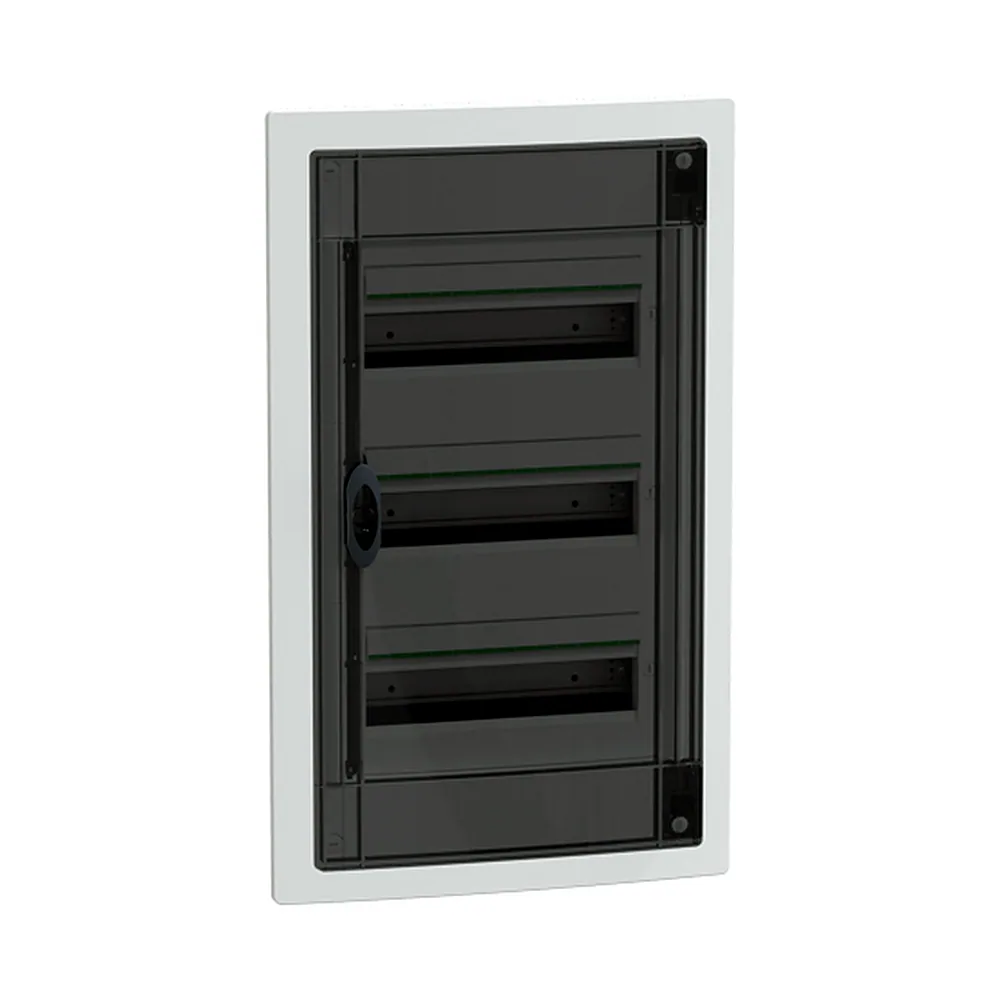

Розподільчий щит Schneider Electric XS врізний 3Р 13М димчасті двері LVSXP313 - це модульний корпус для прихованого монтажу, розрахований на 39 модулів у три ряди. Він підходить для електропроводки в квартирах, будинках і невеликих комерційних об’єктах, де потрібен акуратний вигляд без виступаючих частин.

Переваги

Три ряди на 39 модулів - дають змогу розмістити автоматичні вимикачі, УЗО, дифавтомати й допоміжні пристрої без тісного компонування. Ширина корпусу 351 мм, висота 630 мм, глибина 129 мм.
Врізне встановлення - щит ховається в стіну, виступає лише рамка з димчастими дверима. Мінімальна глибина монтажної коробки 80 мм, ніша має бути 321×630×86 мм.
Ступінь захисту IP40 та ударостійкість IK09 - корпус захищає від проникнення твердих частинок розміром понад 1 мм і від механічних ударів. Цього достатньо для сухих приміщень.
Клас ізоляції II - не потребує додаткового заземлення корпусу. Подвійна ізоляція знижує ризик ураження струмом під час обслуговування.
Діапазон робочих температур -25…+60 °C - щит працює в опалюваних і неопалюваних приміщеннях, але не на вулиці без додаткового захисту.

Де застосовується

Квартири та приватні будинки - для розподілу груп освітлення, розеток, кондиціонерів, теплих підлог.
Невеликі офіси, магазини, склади - як головний або груповий щит на 3-фазне введення до 400 В.

Технічні особливості

Корпус виконано з пластику, всередині встановлено DIN-рейки для кріплення модульних пристроїв. Номінальна напруга 400 В, струм - залежить від встановлених автоматів (не перевищуйте номінал ввідного). Дверцята - прозорі димчасті, дають змогу бачити індикацію без відкривання. Замок не передбачено, але за потреби можна встановити накладний замок на дверцята. Комплектація включає клемні блоки заземлення та нейтралі, заглушки, фурнітуру для кріплення. Вага щита 5 кг, гарантія 18 місяців.

Типова помилка при виборі - не враховувати глибину ніші. Для цього корпусу потрібна ніша глибиною не менше 86 мм, інакше щит не стане заподлицо зі стіною. Перевірте, чи є запас на кабельні вводи.

Комплектація

У комплекті: корпус із дверима, DIN-рейки, клемний блок заземлення, клемний блок нейтралі, заглушки, фурнітура для кріплення. Монтажна панель не входить.
