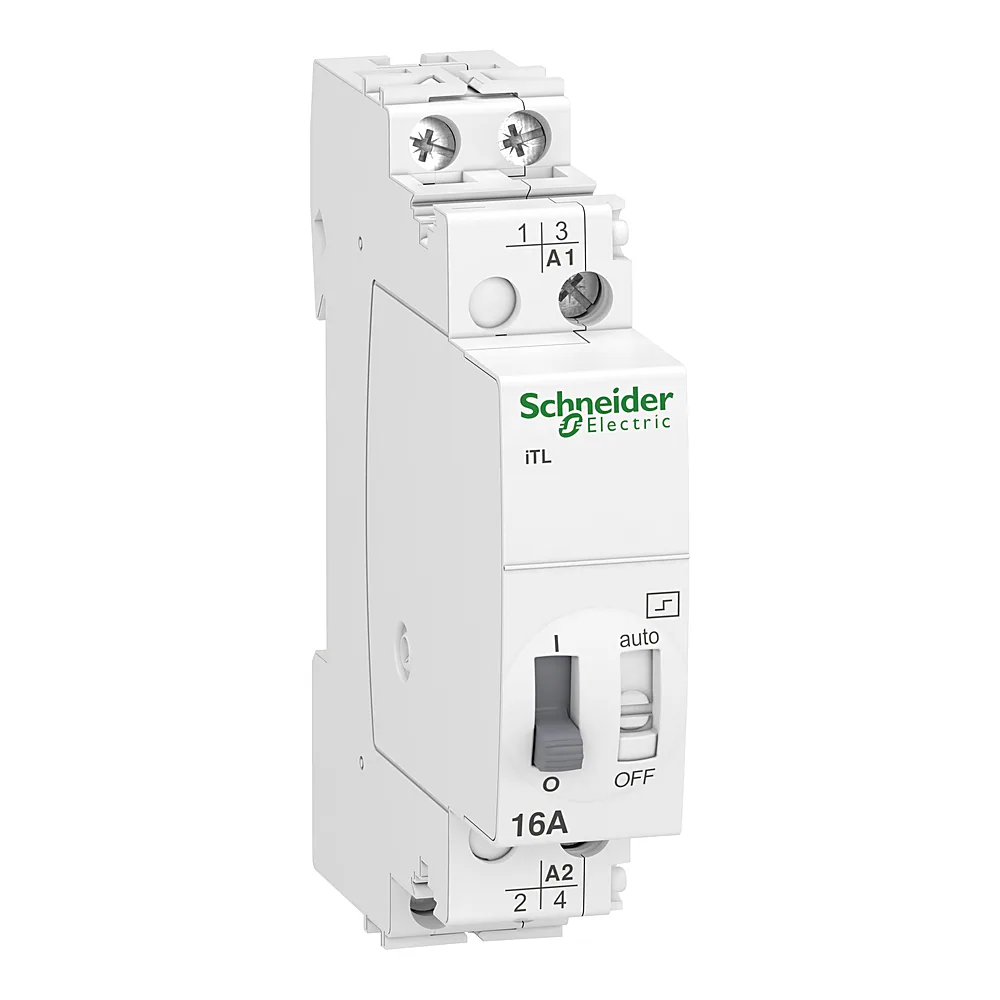

Імпульсне реле iTL16 А 2NO 230 В AC/110 В DC Schneider Electric A9C30812

Name: Імпульсне реле iTL16 А 2NO 230 В AC/110 В DC Schneider Electric A9C30812
Brand: Schneider Electric
SKU: 00079882
Price: 1918.18 UAH
Availability: InStock

Код товару:

1 918¹⁸ ₴шт

Купити

Порівняти

Під замовлення 5 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 79882
Виробник: Schneider Electric
Артикул: A9C30812
Тип виробу: Імпульсне реле
Імпульсне реле(19)
Модуль розширення(6)
Кількість полюсів: 2P
Номінальний струм: 16 А
16 А(24)
32 А
Тип струму: AC
Ступінь захисту: IP20 (при відкритті), IP40 (в додатках)
Кількість та вид контактів: 2NO
1NO+1NC
2NO
Напруга схеми керування: 230...240 В AC, 110 В DC
12 В AC, 6 В DC
48 В AC, 24 В DC
230...240 В AC, 110 В DC

Усі характеристики

Код	00079882
Виробник	Schneider Electric
Артикул виробника	A9C30812
Серія	Acti9
Висота	84 мм
Втрати потужності	1,2 Вт
Глибина	60 мм
Діапазон робочих температур	-20...+50 °C
Довжина зачистки проводів	11 мм
Електрична зносостійкість	200 000 циклів
Кількість модулів Ш = 9 мм	2
Кількість полюсів	2P
Кількість та вид контактів	2NO
Країна виробництва	Бельгія
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	1 Н·м
Монтажна опора	DIN-рейка
Напруга схеми керування	230...240 В AC, 110 В DC
Номінальна робоча напруга Ue	250 В AC
Номінальний струм	16 А
Рівень шуму	60 дБ
Розсіювана потужність на полюс	0,6 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	GOST
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20 (при відкритті), IP40 (в додатках)
Сумісність	iTL
Температура зберігання	-40...+70 °C
Тип дистанційного керування	кнопка з підсвічуванням 3 мА
Тип затискачів	ланцюг управління клеми тунельного типу 1 кабель(і) 0,5...4 мм² жорсткий; ланцюг управління клеми тунельного типу 1 кабель(і) 0,5...4 мм² жорсткий з кабельним наконечником; ланцюг управління клеми тунельного типу 1 кабель(і) 1...4 мм² гнучкий; ланцюг управління клеми тунельного типу 1 кабель(і) 1...4 мм² гнучкий з зажимом; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² жорсткий; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² жорсткий з кабельним наконечником; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² гнучкий; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² гнучкий з зажимом
Тип керування	Деконнекція котушки; дистанційне та ручне керування
Тип сигналу керування	Імпульсний
Тип струму	AC
Тривалість імпульсу	50 мс...1 с
Тропічне виконання	2
Частота	50/60 Гц
Частота комутацій (Увімк-Вимк/год)	100 перемикань в день; 5 перемикань за хвилину
Ширина	18 мм
Відносна вологість	95 % при 55 °C

Опис

Імпульсне реле Schneider Electric iTL16A 2НВ 230В AC/110В DC A9C30812 призначене для керування освітленням та іншими навантаженнями з кількох місць. Воно дозволяє вмикати та вимикати світло за допомогою звичайних кнопкових вимикачів, забезпечуючи зручність і економію проводки. Завдяки компактному розміру (1 модуль) легко встановлюється в розподільчий щит.

Ключові переваги

Два нормально розімкнених контакти (2НР) дозволяють комутувати дві незалежні лінії або одне навантаження з подвійним живленням.
Максимальний струм перемикання 16 А (cos φ=0,6) – підходить для потужних ламп розжарювання до 1600 Вт та люмінесцентних світильників до 1300 Вт (з паралельною компенсацією до 900 Вт, подвійна схема до 2000 Вт).
Можливість ручного управління: реле має механічний перемикач для примусового ввімкнення/вимкнення без подачі керуючого сигналу.
Працює від змінної напруги 24-250 В (частота 50-60 Гц) та постійної керуючої напруги 110 В – сумісне з різними системами автоматики.
Ширина всього 1 модуль – економить місце в щиті.

Де застосовується

У побуті: для керування освітленням у коридорах, сходах, великих кімнатах з кількох точок – замість прохідних вимикачів.
На об'єктах: у офісах, торгових залах, складських приміщеннях для централізованого керування групами світильників через кнопкові пости або імпульсні реле.

Технічні особливості

Реле встановлюється на DIN-рейку (ширина 1 модуль, глибина 43,5 мм). Керуюча напруга: змінний струм 230-240 В або постійний струм 110 В. Живлення силової ланки – змінний струм 24-250 В. Номінальний струм перемикання – 16 А. Максимальне навантаження ламп розжарювання – 1600 Вт, люмінесцентних ламп – 1300 Вт (паралельна компенсація – 900 Вт, подвійна схема – 2000 Вт). Ручне управління – так. Тип керуючої напруги – змінний (AC) та постійний (DC). Функціональне призначення – механічний перемикач.
