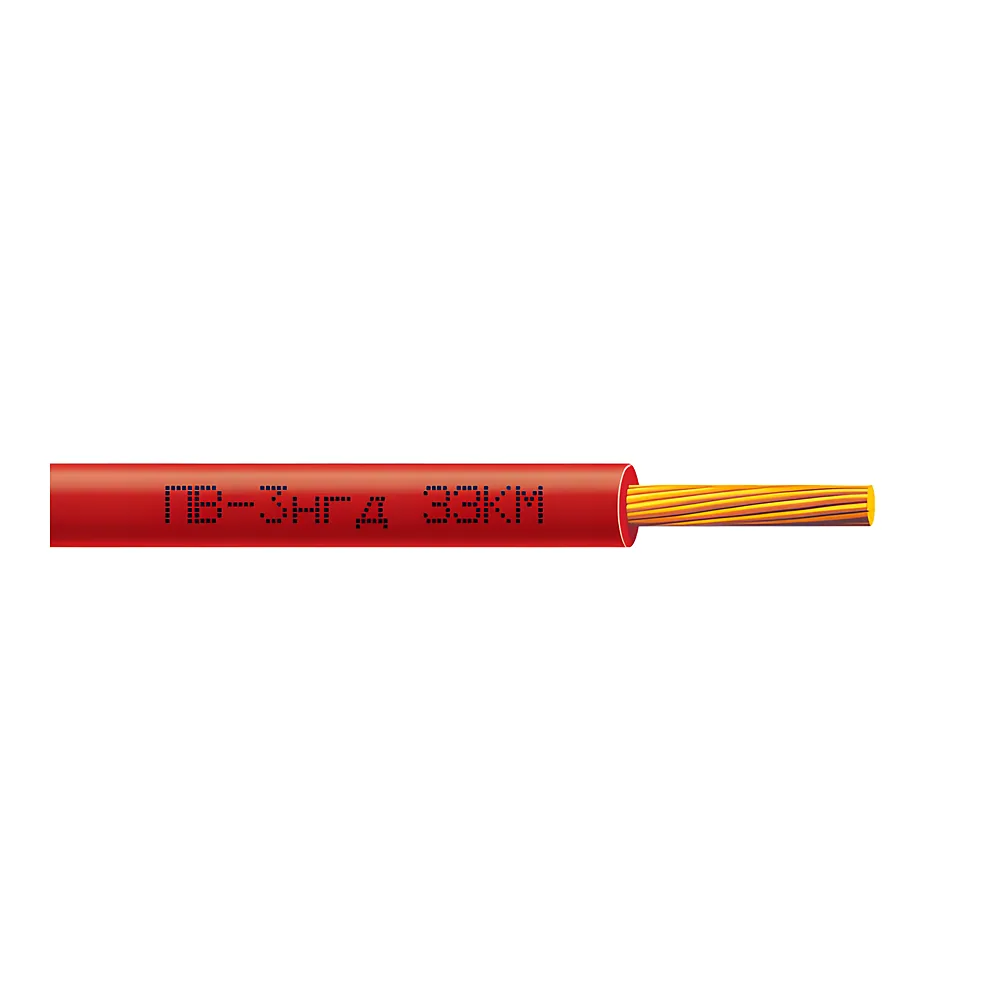

Провід ПВ-3 нгд 2,5 мм² червоний ЗЗКМ 704923 - це монтажний дріт з однією мідною жилою, який використовують для стаціонарного прокладання в розподільчих щитах, шафах керування та електроустановках. Ізоляція не поширює горіння, що важливо для об'єктів із підвищеними вимогами до пожежної безпеки. Провід розрахований на робочу напругу 660 В і витримує тривале нагрівання жили до +70 °C.
Переваги
- Номінальний перетин 2,5 мм² - підходить для силових і освітлювальних ліній, а також для підключення обладнання середньої потужності.
- Гнучка багатодротова жила - 31 дріт у складі основної жили, тому провід легко заводиться в клемники і зручний у монтажі всередині щитів.
- Ізоляція, що не підтримує горіння - індекс нгд означає, що матеріал не поширює вогонь, якщо він уже виник поруч.
- Робоча напруга 660 В - провід підходить для більшості промислових і комерційних мереж змінного струму.
- Термін служби від 15 років - за умови дотримання температурного режиму та правил монтажу.
Де застосовується
- Монтаж внутрішньобудинкових щитів, квартирних розподільчих пристроїв, систем освітлення.
- Прокладання в промислових шафах керування, на станках, у лініях живлення обладнання.
Технічні особливості
Провід відповідає типу ПВ-3 за класифікацією проводів із гнучкою мідною жилою. Температура прокладання має бути не нижче -5 °C, а під час експлуатації провід витримує від -50 °C до +50 °C. Відносна вологість повітря допускається до 100% при температурі +35 °C. Опір основної жили при 20 °C не перевищує 8,05 Ом/км - це відповідає нормативним значенням для перетину 2,5 мм².
Мінімальний радіус вигину під час прокладання становить 5 зовнішніх діаметрів, розрахунковий діаметр кабелю - 3,81 мм. Номінальний діаметр провідника - 2,21 мм. Якщо ви гнете провід із меншим радіусом, є ризик пошкодити ізоляцію, тому закладайте запас довжини на поворотах траси.
Тривало допустиме струмове навантаження при прокладанні на повітрі становить 30 А, у землі - 27 А. Ці значення вищі за номінальні струми більшості автоматичних вимикачів, які зазвичай ставлять на такий перетин, тому провід не буде вузьким місцем у лінії.
Комплектація
Провід постачається в бухті. Вага нетто розрахункова - 30,6 кг/км.
Мідний провід для електричних установок
- П – Провід
- В – Ізоляція з полівінілхлоридного пластикату
- 3 – Струмопровідна жила 3-4 клас гнучкості
- нгд – Не поширює горіння, зі зниженим газодимовиділенням
Призначення
Провід використовується для електричних установок при стаціонарному прокладанні в силових мережах, а також для монтажу електрообладнання, машин, механізмів і верстатів, ділянок електричних ланцюгів, де можливі вигини дроту.
Проводи з перетином жил 0,5-1 мм2 призначені для внутрішнього монтажу на номінальну напругу 300/500 В, а з перетином 1,5-400 мм2 – загального призначення на номінальну напругу до 450/750 В частотою до 400 Гц або постійну напругу до 1000 В.
Відноситься до класу стійких до поширення полум’я при прокладанні в пучках по категорії А згідно ДСТУ 4809.
Конструкція
Струмопровідна багатодротова жила з мідного м’якого дроту, 3-4 класу гнучкості. Ізоляція проводів – композиція зниженої пожежонебезпеки.
