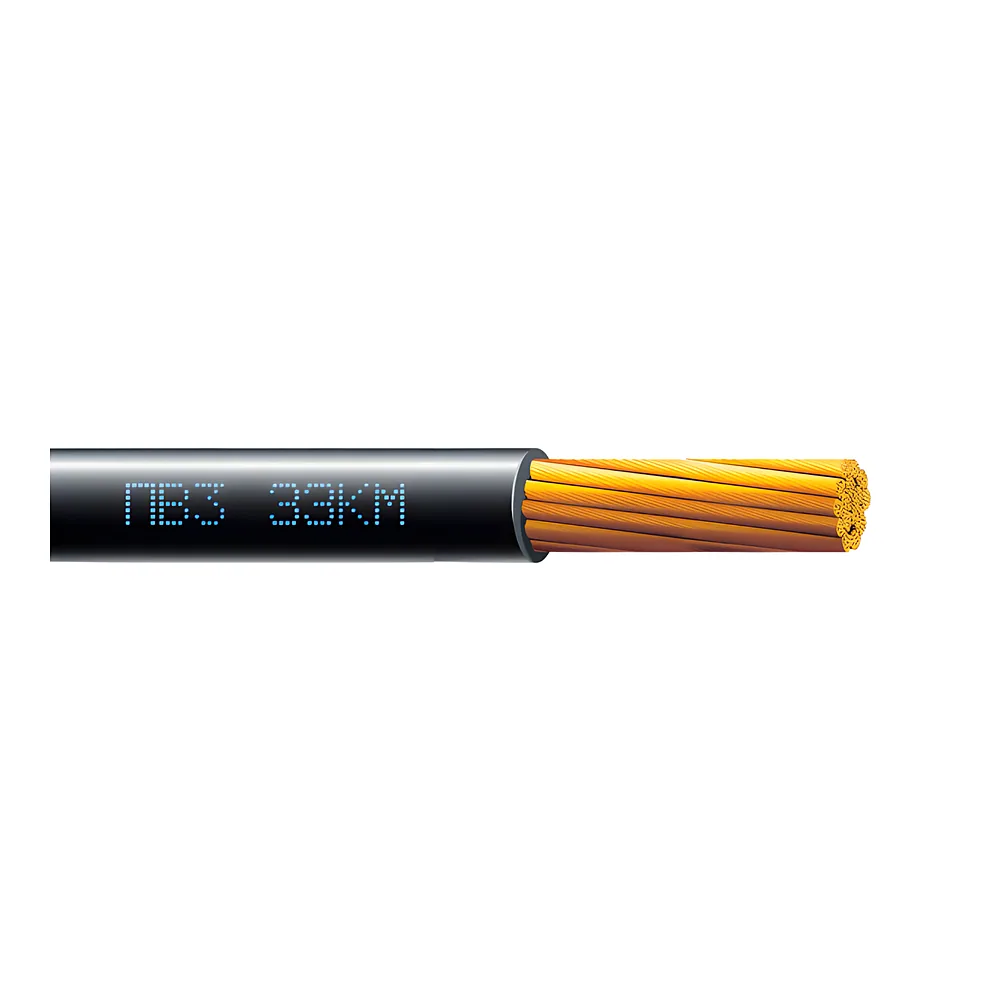

Провід ПВ-3 70 мм² чорний ЗЗКМ 704905 - це монтажний дріт з мідною багатодротовою жилою для стаціонарного прокладання. Він розрахований на робочу напругу до 750 В і витримує струмове навантаження до 270 А на повітрі. Це робочий інструмент для збірки розподільчих щитів, силових ліній і підключення обладнання, де потрібен гнучкий провідник великого перерізу.
Переваги
- Гнучка багатодротова жила - 336 дротин у складі основної жили дають змогу прокладати дріт у місцях, де монолітний провідник не зігнути.
- Робоча напруга 750 В - підходить для силових кіл промислового та побутового призначення.
- Широкий діапазон температур - від -50 °C до +50 °C, тому дріт працює в неопалюваних приміщеннях і на вулиці.
- Термін служби від 15 років - за умови дотримання температури нагріву жил до +70 °C.
- Опір жили 0,277 Ом/км - низькі втрати напруги на довгих лініях.
Де застосовується
- Монтаж розподільчих щитів і шаф керування, де потрібні гнучкі відводи на автоматичні вимикачі.
- Прокладання силових ліній до електрообладнання: верстатів, насосів, компресорів, зварювальних апаратів.
- Підключення стаціонарних електроплит, котлів і промислових установок.
Технічні особливості
Провід відповідає конструкції ПВ3: одна мідна жила перерізом 70 мм², ізоляція з ПВХ-пластикату. Номінальний діаметр провідника - 11,3 мм, зовнішній діаметр кабелю - 14,1 мм. Мінімальний радіус вигину під час прокладання - 5 зовнішніх діаметрів, тобто близько 70 мм; менший радіус дасть залом ізоляції та зменшить ресурс.
Монтаж дозволено за температури не нижче -5 °C. Якщо прокладаєте взимку, занесіть дріт у тепло перед роботою. Відносна вологість повітря допускається до 100% при +35 °C, тож для вологих приміщень він придатний. Тривало допустима температура нагріву жил - +70 °C, це обмеження треба враховувати під час розрахунку навантаження.
Максимальне струмове навантаження на повітрі - 270 А, у землі - 225 А. Для перерізу 70 мм² це типовий показник, але остаточний вибір автомата захисту робіть за розрахунком лінії, а не за максимальним струмом дроту. Вага - 664,2 кг/км, дріт постачається на барабані.
Комплектація
Постачання - на барабані, що зручно для транспортування та зберігання великої довжини.
Мідний провід для електричних установок
- П – Провід
- В – Ізоляція з полівінілхлоридного пластикату
- 3 – Струмопровідна жила 3-4 клас гнучкості
Призначення
Провід використовується для електричних установок при стаціонарному прокладанні в силових мережах, а також для монтажу електрообладнання, машин, механізмів і верстатів, ділянок електричних ланцюгів, де можливі вигини дроту.
Проводи з перетином жил 0,5-1 мм2 призначені для внутрішнього монтажу на номінальну напругу 300/500 В, а з перетином 1,5-400 мм2 – загального призначення на номінальну напругу до 450/750 В частотою до 400 Гц або постійну напругу до 1000 В.
Відноситься до класу стійких до поширення полум’я за умови поодинокого прокладання по ДСТУ 4809.
Конструкція
Струмопровідна багатодротова жила з мідного м’якого дроту, 3-4 класу гнучкості. Ізоляція – полівінілхлоридний пластикат.
