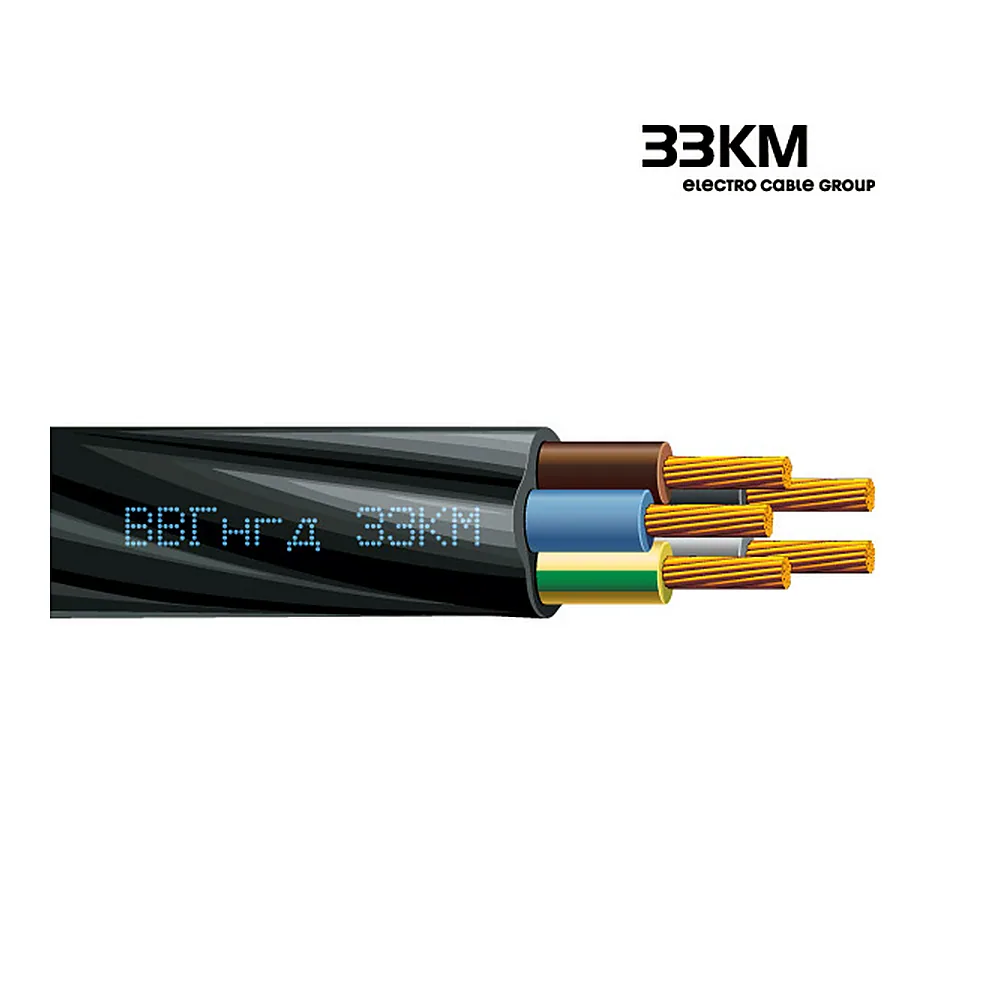

Кабель силовий ВВГнгд 5х240 1кВ (ЗЗКМ, арт. 703039) - це п'ятижильний мідний провідник перерізом 240 мм², розрахований на напругу до 1 кВ. Головна перевага - оболонка з ПВХ пластикату зниженої горючості з низьким димогазовиділенням (нг-LS), що дає змогу прокладати кабель у пучках без ризику поширення полум'я.
Переваги
- Стійкість до горіння - оболонка виконана з матеріалу, що підтримує горіння? Ні, це ВВГнгд, який не підтримує горіння при одиночному прокладанні. За стандартами ГОСТ, кабель марки ВВГнгд (ВВГнг-LS) має знижене димогазовиділення, що критично для евакуації людей.
- Висока пропускна здатність - максимальне струмове навантаження на повітрі 439 А, у землі - 438 А. Це дозволяє підключати потужне обладнання без перегріву.
- Тривалий термін служби - 30 років при номінальному нагріві жил до +70 °C. Гарантія від виробника - 5 років.
- Стійкість до вологи - кабель працює при відносній вологості до 98% і температурі +35 °C.
- Кругла форма жил - 37 проводів у кожній жилі забезпечують гнучкість і зручність монтажу.
Де застосовується
- Підключення розподільчих щитів, трансформаторних підстанцій, промислового обладнання.
- Прокладання в кабельних каналах, лотках, по стінах у приміщеннях і зовнішніх установках (під навісом).
- Використовується для живлення будівельних об'єктів, торговельних центрів, виробничих цехів.
Технічні особливості
Кабель відповідає ГОСТ. Опір жили при 20 °C - не більше 0,0754 Ом/км. Номінальний діаметр кабелю - 72,7 мм, діаметр провідника - 19,2 мм. Мінімальний радіус вигину при прокладанні - 12 зовнішніх діаметрів. Це означає, що при монтажі в кутку треба залишати запас, не менше 872 мм. Температура монтажу - не нижче -5 °C. Якщо працюєте взимку, кабель треба попередньо прогріти приміщенням або тепловою гарматою - інакше ізоляція трісне.
Комплектація
Кабель постачається на барабанах або в бухтах. Вага нетто - 12 178,41 кг/км. Замовляйте кратність - відріжемо точно під ваш проект.
Кабель силовий з мідними струмопровідними жилами
- В – Ізоляція з полівінілхлоридного пластикату
- В – Оболонка з полівінілхлоридного пластикату
- Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
- нгд – Не поширює горіння, зі зниженим газодимовиделенням
Призначення
Призначення
Кабель використовується для передавання та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц (кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватись для електричних систем 0,38/0,66 кВ).
Кабель застосовується для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також на відкритому повітрі. Він призначений для умов, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димовиділення та малонебезпечна токсичність газів, і відноситься до класу стійких до розповсюдження вогню при прокладанні в пучках за категорією А згідно з ДСТУ 4809.
Конструкція
Струмопровідна мідна жила, однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості. У чотирижильних кабелів жили 2 класу з перетином 70-240 мм2 можуть бути секторної форми (мс).
- Ізоляція – композиція зниженої пожежонебезпеки. Маркування ізоляції жил колірне (суцільне) або цифрове. Кабелі випускаються з нульовою жилою блакитного кольору або з жилою заземлення зелено-жовтого кольору. Ізольовані жили багатожильних кабелів скручені в сердечник. Оболонка – композиція зниженої пожежонебезпеки.
Чому в ЛІНА
Ми тримаємо на складі кабель ЗЗКМ із повним пакетом документів: сертифікат відповідності, паспорт якості. Для юридичних осіб - рахунок-фактура і ТТН. Відправляємо в день замовлення.
