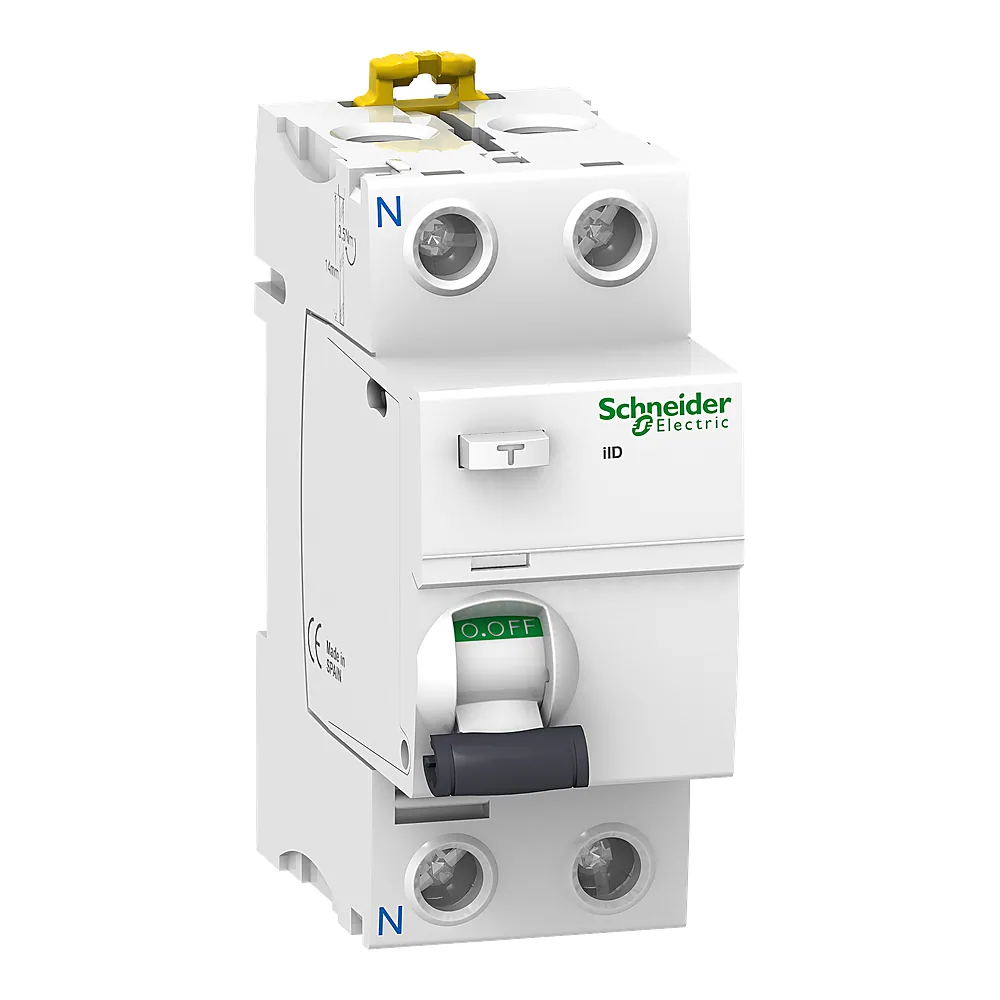

Пристрій захисного відключення iID 2P 40 А 100 мА AC Schneider Electric A9R12240

Name: Пристрій захисного відключення iID 2P 40 А 100 мА AC Schneider Electric A9R12240
Brand: Schneider Electric
SKU: 00249113
Price: 3861.32 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 861³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249113
Виробник: Schneider Electric
Артикул: A9R12240
Тип виробу: Пристрій захисного відключення
Диференційний автоматичний вимикач(2)
Пристрій захисного відключення(43)
Серія: Acti9
Кількість полюсів: 2P
2P
4P
Номінальний струм: 40 А
40 А
63 А
80 А
100 А
Тип струму: AC
Ступінь захисту: IP20, IP40 (модульний щит)
Номінальний струм витоку I Δn: 100 мА
30 мА
100 мА
300 мА
500 мА
Сумісність: iID
Тип за струмом витоку: AC
Тип А(32)
A-SI(21)
AC(43)

Усі характеристики

Код	00249113
Виробник	Schneider Electric
Артикул виробника	A9R12240
Серія	Acti9
Висота	91 мм
Глибина	73,5 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	15 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61008-1
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазою та нейтраллю
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна вмикаюча і відключаюча здатність	1500 А
Номінальна напруга	220...240 В AC
Номінальний струм	40 А
Номінальний струм витоку I Δn	100 мА
Номінальний умовний струм короткого замикання	10 кА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61008-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iID
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	AC
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	36 мм
Вага	0,21 кг

Опис

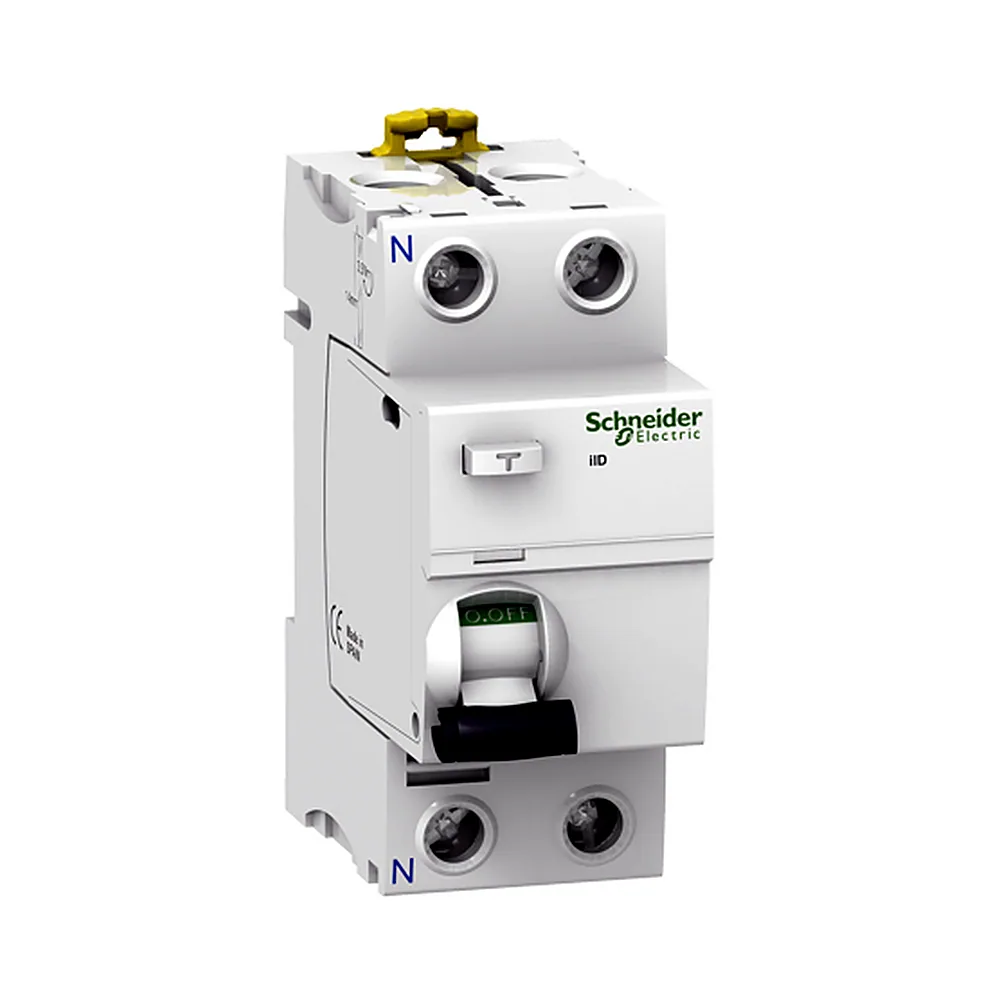

Диференційний вимикач (ПЗВ) iID 2P 40A 100мА AC Schneider Electric - пристрій захисного відключення для монтажу в щитове обладнання. Він реагує на струми витоку величиною 100 мА і відключає ланцюг за 0,04 секунди, запобігаючи ураженню струмом. Це рішення для об'єктів, де потрібен захист від пожежі через витік, а не захист людей.

Переваги

Тип AC - робота з синусоїдальним струмом витоку - ПЗВ спрацьовує тільки на змінний струм витоку, що підходить для звичайного нагрівального обладнання, освітлення та розеток без імпульсних блоків живлення.
Номінал 40 А при 500 В - витримує навантаження до 40 ампер, що дозволяє використовувати його в групових лініях квартирних щитів або невеликих виробничих приміщень.
Механічна зносостійкість 20000 циклів - ресурс комутаційних операцій без навантаження. Електрична зносостійкість AC-1 становить 15000 циклів, що відповідає тривалому терміну служби.
Ступінь захисту IP40 - корпус захищений від проникнення інструменту та дротів діаметром понад 1 мм, що типово для щитів внутрішнього встановлення.
Два модулі (36 мм) на DIN-рейку - компактний розмір дозволяє розмістити більше пристроїв у щитку серії Acti9.

Де застосовується

У квартирних щитках для захисту групових ліній (розетки, освітлення, кондиціонери) - за умови відсутності електроніки з імпульсними блоками живлення.
На об'єктах малої комерції: магазини, офіси, склади - для протипожежного захисту кабельних ліній.

Технічні особливості

ПЗВ iID виконано в корпусі серії Acti9. Номінальна імпульсна напруга - 6 кВ, напруга ізоляції - 500 В. Монтаж на DIN-рейку, ширина - 2 модулі (36 мм). Робочий діапазон температур - від +5 до +60 °C. Вага - 0,21 кг. При підключенні важливо не переплутати фазу та нуль: ПЗВ контролює різницю струмів, тому нульовий провідник має проходити через пристрій. Типова помилка - встановлення ПЗВ типу AC на лінію з комп'ютерною технікою: імпульсні блоки живлення створюють несинусоїдальний струм витоку, на який AC-ПЗВ може не спрацювати. Для таких споживачів обирайте тип A.
