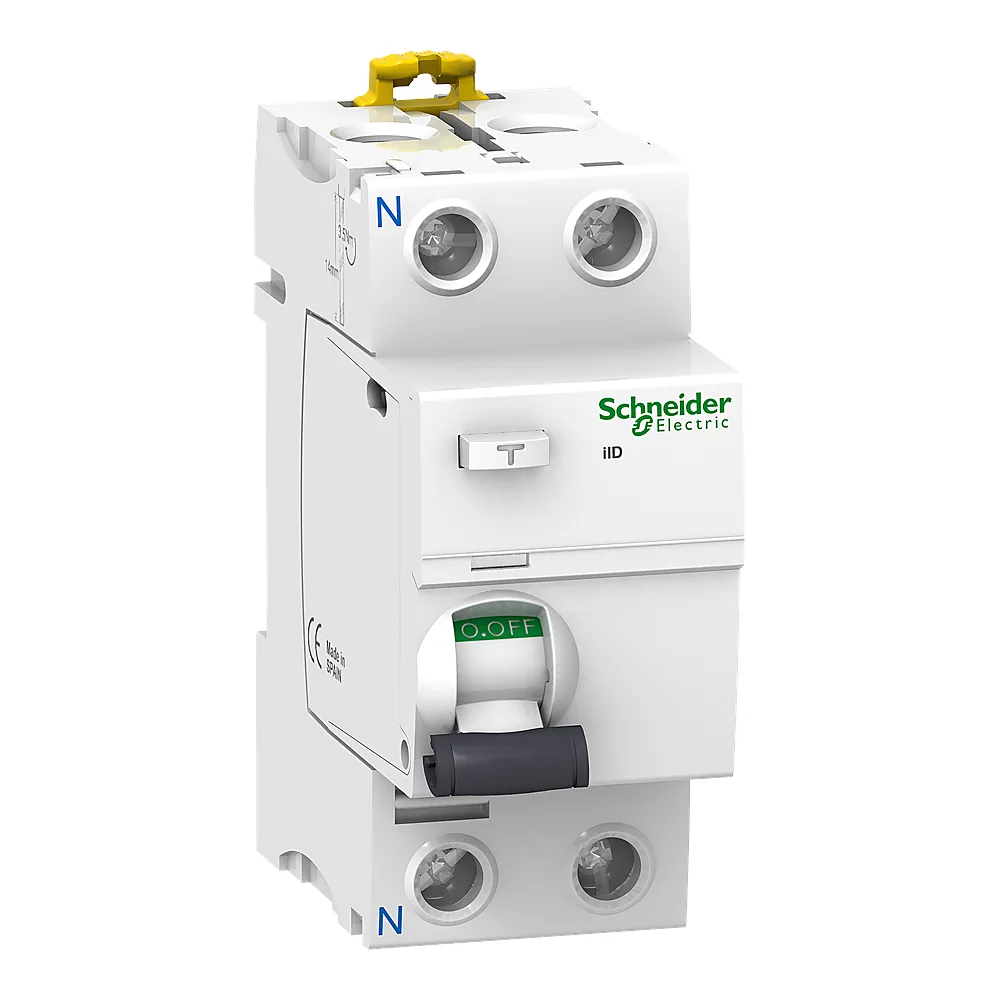

Пристрій захисного відключення iID 2P 100 А 30 мА A Schneider Electric A9R21291

Name: Пристрій захисного відключення iID 2P 100 А 30 мА A Schneider Electric A9R21291
Brand: Schneider Electric
SKU: 00249105
Price: 8697.94 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

8 697⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249105
Виробник: Schneider Electric
Артикул: A9R21291
Тип виробу: Пристрій захисного відключення
Диференційний автоматичний вимикач(2)
Пристрій захисного відключення(158)
Серія: Acti9
Кількість полюсів: 2P
2P
4P
Номінальний струм: 100 А
25 А
40 А
63 А
100 А
Тип струму: AC
Ступінь захисту: IP20, IP40 (модульний щит)
Номінальний струм витоку I Δn: 30 мА
30 мА
300 мА(2)
Сумісність: iID
Тип за струмом витоку: Тип А
Тип А
AC

Усі характеристики

Код	00249105
Виробник	Schneider Electric
Артикул виробника	A9R21291
Серія	Acti9
Висота	91 мм
Глибина	73,5 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61008-1
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазою та нейтраллю
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна вмикаюча і відключаюча здатність	1500 А
Номінальна напруга	220...240 В AC
Номінальний короткочасно витримуваний струм I cw	250 А
Номінальний струм	100 А
Номінальний струм витоку I Δn	30 мА
Номінальний умовний струм короткого замикання	10 кА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61008-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iID
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	36 мм
Вага	0,21 кг

Опис

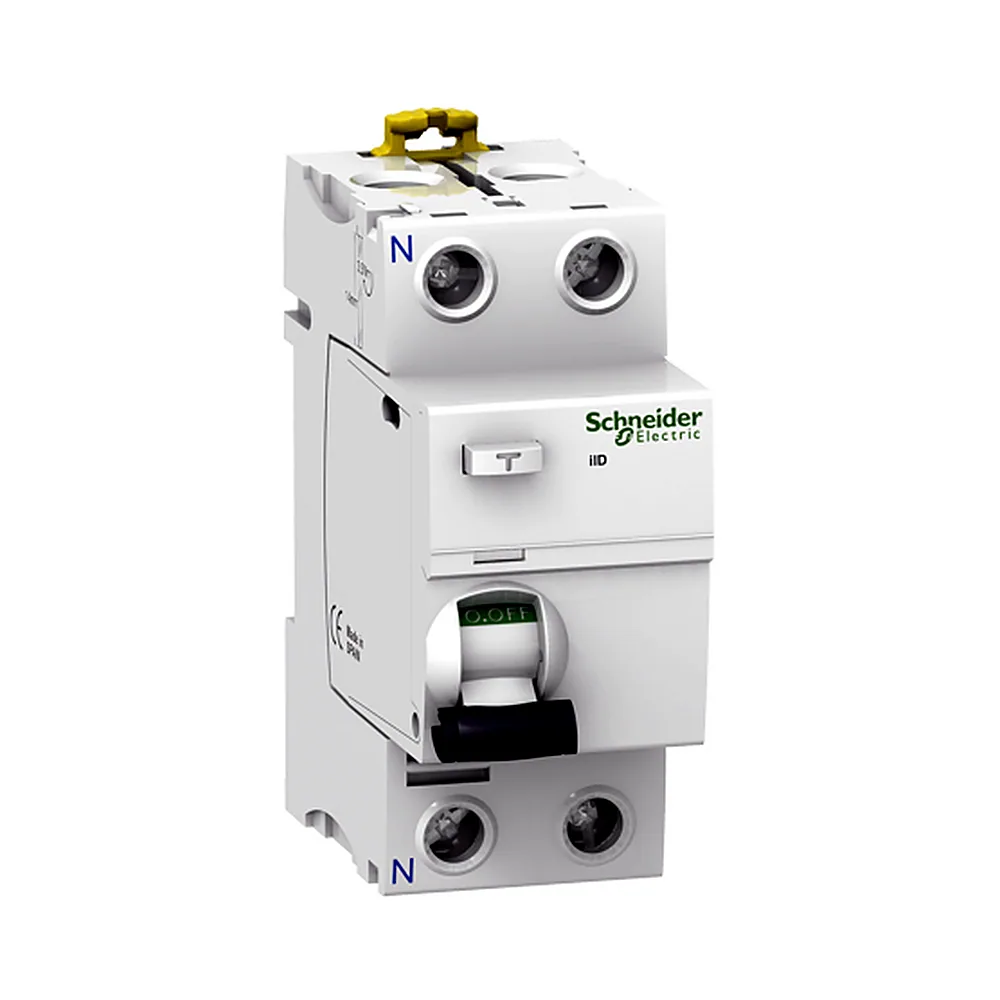

Диференційний вимикач (ПЗВ) Schneider Electric iID 2P 100A 30мA A (арт. A9R21291) - пристрій захисного відключення серії Acti9, який реагує на струми витоку змінної та пульсуючої постійної форми. Розрахований на струм 100 А і чутливість 30 мА - захищає людину від ураження струмом при прямому дотику.

Переваги

Тип A за струмом витоку - спрацьовує на синусоїдальний змінний і пульсуючий постійний струм витоку. Потрібен у колах із сучасним імпульсним обладнанням (інвертори, блоки живлення).
Номінал 100 А при 30 мА - поєднання високої пропускної здатності й безпеки для людини. Підходить для введення в квартири з електроплитами або невеликі об'єкти.
Механічна стійкість 20 000 циклів - ресурс комутацій достатній для десятків років роботи в щитку. Електрична зносостійкість AC-1: 10 000 циклів.
Робочий діапазон -25…+60 °C - придатний для неопалюваних приміщень, щитків на вулиці або в технічних зонах.

Де застосовується

У квартирних і будинкових розподільчих щитах як вступний або груповий ПЗВ.
На промислових об'єктах, де потрібне розділення за типом витоку (тип A) і високий струм навантаження.

Технічні особливості

Корпус шириною 2 модулі (36 мм) - економить місце на DIN-рейці. Ступінь захисту IP40: пилозахищений, без захисту від бризок - встановлюйте всередині щитка. Номінальна напруга ізоляції 500 В, імпульсна напруга 6 кВ - достатньо для мереж 380/220 В. Зверніть увагу: цей апарат не є автоматичним вимикачем - він не захищає від короткого замикання та перевантаження. Послідовно з ним обов'язково встановлюють автомат номіналом не вище 100 А. Монтаж на DIN-рейку, під'єднання - до перерізу 35 мм². Рекомендований момент затяжки - 3,5 Н·м (за даними виробника).
