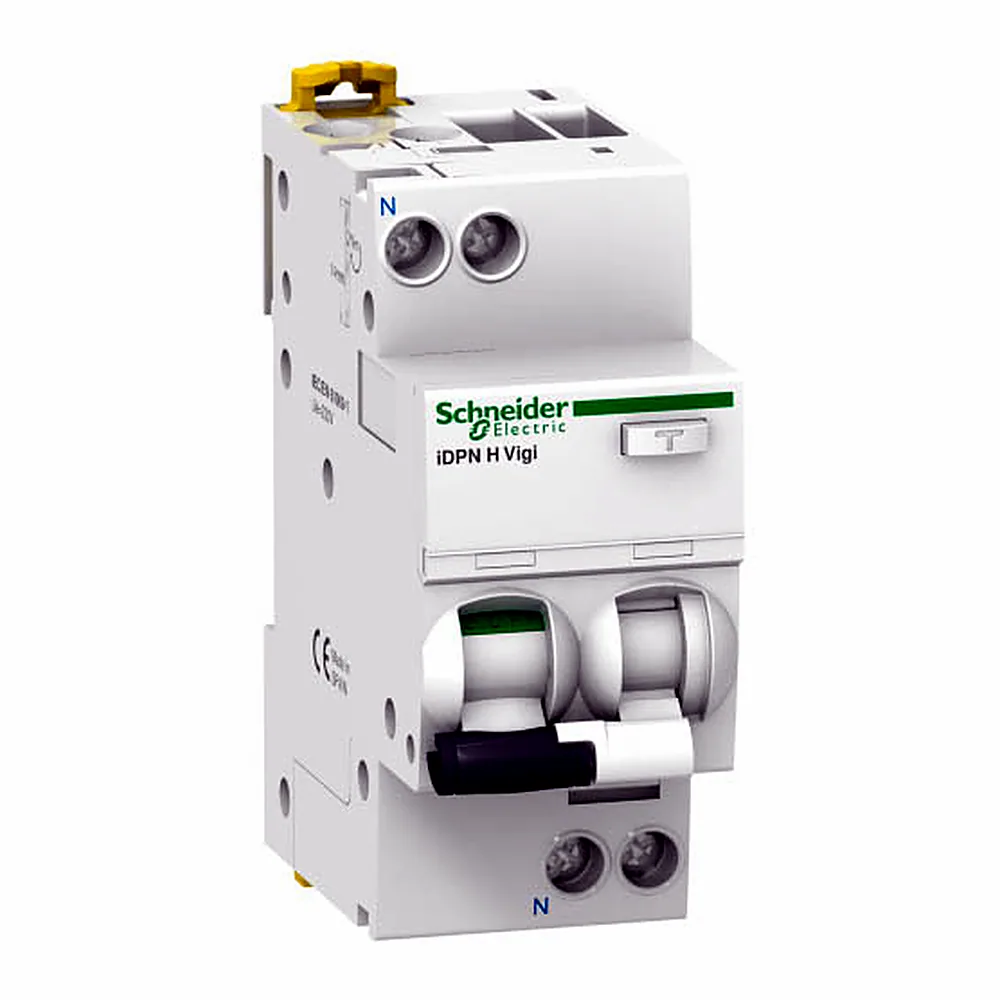

Диференційний автоматичний вимикач IDPN H 1P+N 30 мА C10 А 10 кА AC Schneider Electric A9D37610

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166356
Виробник: Schneider Electric
Артикул: A9D37610
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: C
B(13)
C(25)
Номінальний струм: 10 А
6 А
10 А
16 А
20 А
25 А
32 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 10 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
10 мА(2)
30 мА(13)
100 мА(4)
300 мА(6)
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А(25)
A-SI(7)
AC(11)

Усі характеристики

Код	00166356
Виробник	Schneider Electric
Артикул виробника	A9D37610
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	10 кА
Номінальна вмикаюча і відключаюча здатність	10000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	7,5 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач IDPN H 1P+N 30MA C10A 10kA AC від Schneider Electric серії Acti9 - це компактний пристрій, який поєднує функції автоматичного вимикача та ПЗВ. Артикул A9D37610. Він захищає лінію від струмів короткого замикання, перевантаження та витоку на землю. Для дому чи невеликого офісу - рішення, яке заощаджує місце в щитку та спрощує монтаж.

Переваги

Комбінований захист - один модуль замість двох: автоматичний вимикач і ПЗВ в одному корпусі. Номінал 10 А, характеристика C, струм витоку 30 мА, тип A.
Відключаюча здатність 10 кА - достатньо для більшості житлових і комерційних мереж. Клас обмеження енергії 3 - швидке відключення при КЗ.
Робочий діапазон температур -25...+60 °C - підходить для неопалюваних приміщень, літніх кухонь, гаражів.
Ресурс 20 000 циклів - як електрична, так і механічна зносостійкість. При правильному навантаженні прослужить роками.
Комутований нейтральний провідник - при спрацюванні розривається і фаза, і нуль. Це важливо для схем, де нейтраль не повинна залишатися під напругою.

Де застосовується

Квартирні та будинкові щитки - захист розеткових груп, освітлення, окремих споживачів.
Невеликі офіси, комерційні приміщення - компактне рішення для ліній зі змішаним навантаженням.

Технічні особливості

Модульний автомат встановлюється на DIN-рейку, займає 2 модулі (36 мм). Підключення - однодротяний провід перерізом від 1 до 16 мм² або гнучкий від 1 до 10 мм². Номінальна напруга 400 В, імпульсна стійкість 4 кВ. Ступінь захисту IP20 - тільки для закритих щитів. Тип струму - змінний (AC), тому зверніть увагу: для електроніки з імпульсними блоками живлення краще обирати тип A, але цей автомат також типа A, що підходить для побутової техніки з випрямлячами. Характеристика C - оптимальна для ліній з невеликими пусковими струмами (двигуни, компресори). Категорія перенапруги 3 - для стаціонарних установок.
