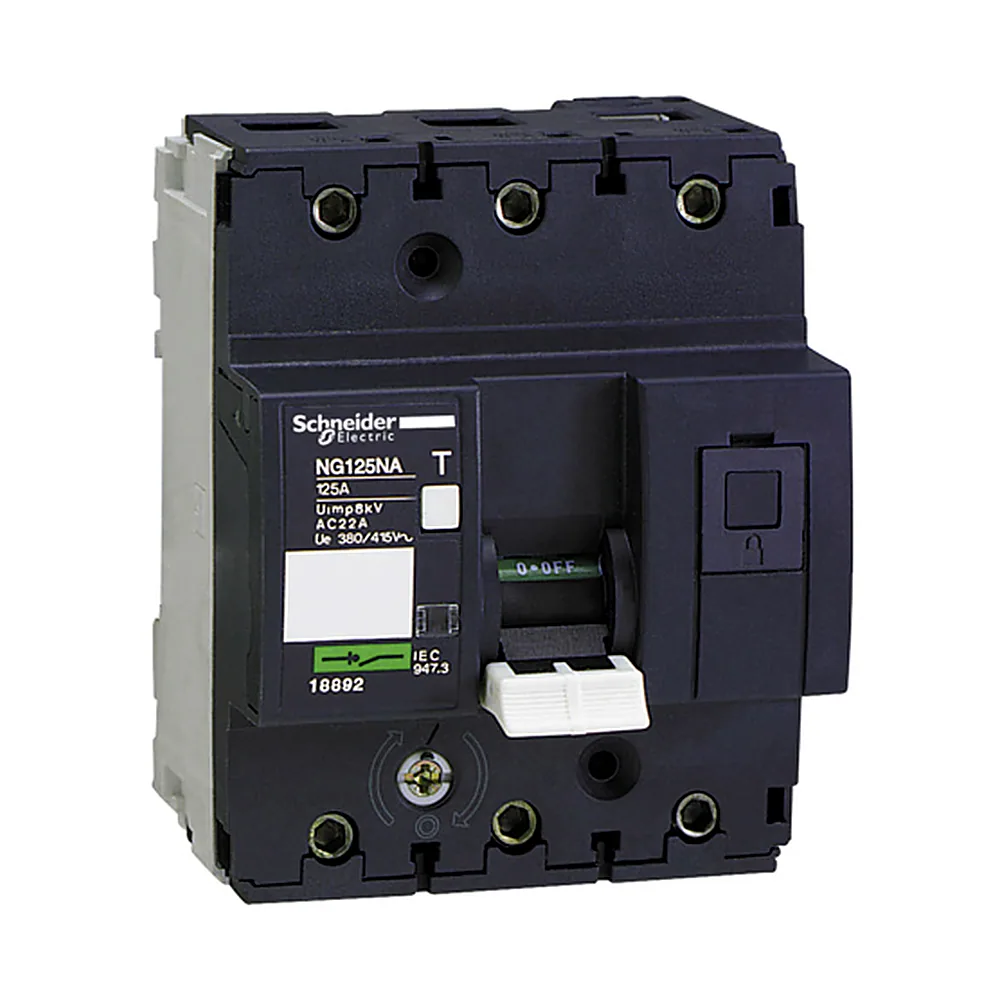

Автоматичний вимикач NG125NA 3P 125 А Schneider Electric 18892

Name: Автоматичний вимикач NG125NA 3P 125 А Schneider Electric 18892
Brand: Schneider Electric
SKU: 00248782
Price: 20809.16 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

20 809¹⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248782
Виробник: Schneider Electric
Артикул: 18892
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
3P
4P
Номінальний струм: 125 А
63 А
80 А
100 А
125 А
Ступінь захисту: IP20, IP40
Колір: Чорний
Сумісність: NG125

Усі характеристики

Код	00248782
Виробник	Schneider Electric
Артикул виробника	18892
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-10...+60 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	1000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	AC-22A, AC-22B, AC-23B
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Колір	Чорний
Країна виробництва	Франція
Крок	27 мм між фазами
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна вмикаюча здатність Icm	2 кА тільки вимикач-роз'єднувач
Номінальна робоча напруга Ue	500 В AC
Номінальний короткочасно витримуваний струм I cw	1,5 кА впродовж 50 мс відповідно до МЕК 60947-3
Номінальний струм	125 А
Сертифікація	VDE
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20, IP40
Ступінь захисту IK	IK05
Сумісність	NG125
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тропічне виконання	2 відповідно до МЕК 60068-1
Ширина	81 мм
Вага	0,72 кг

Опис

Автоматичний вимикач NG125NA 3П 125A від Schneider Electric - це комутаційний апарат для трифазних мереж змінного струму, який виконує функції захисту та комутації. Він розрахований на номінальний струм 125 А і напругу до 500 В, що робить його придатним для живлення потужного обладнання. Це вимикач-роз'єднувач, тобто він не лише захищає лінію від перевантажень, але й дозволяє безпечно розмикати ланцюг під навантаженням для обслуговування.

Переваги

Ресурс 20 000 циклів - однаковий показник механічної та електричної зносостійкості забезпечує тривалий термін служби без заміни контактної групи.
Трифазне виконання 3P - три полюси в одному корпусі дозволяють комутувати всі фази одночасно, що критично для асинхронних двигунів та іншого трифазного навантаження.
Широкий температурний діапазон - від -10 до +60 °C, тому апарат стабільно працює в неопалюваних приміщеннях та шафах зовнішньої установки.
Компактні габарити 81×103×81 мм - займає лише 9 модулів на DIN-рейці, що економить місце в розподільному щиті.

Де застосовується

У промислових шафах керування для захисту ліній живлення верстатів, насосів та компресорів.
У ввідних розподільних пристроях будівель та об'єктів комерційної нерухомості.
У щитах для підключення потужного нагрівального обладнання або зварювальних постів.

Технічні особливості

Апарат належить до серії Acti9 і розрахований на напругу ізоляції 690 В. Номінальна імпульсна напруга 8 кВ дозволяє використовувати його в мережах з можливими грозовими перенапругами. Ступінь захисту IP40 означає, що вимикач захищений від проникнення твердих предметів діаметром понад 1 мм, але не захищений від води, тому його слід монтувати в закритих щитах. При підключенні зверніть увагу на переріз кабелю: для номіналу 125 А потрібен провідник перерізом не менше 35 мм² по міді. Кріплення на DIN-рейку стандартне, ширина апарата - 3 модулі по 27 мм. Вимикач розрахований на змінний струм, для мереж постійного струму він не призначений.
