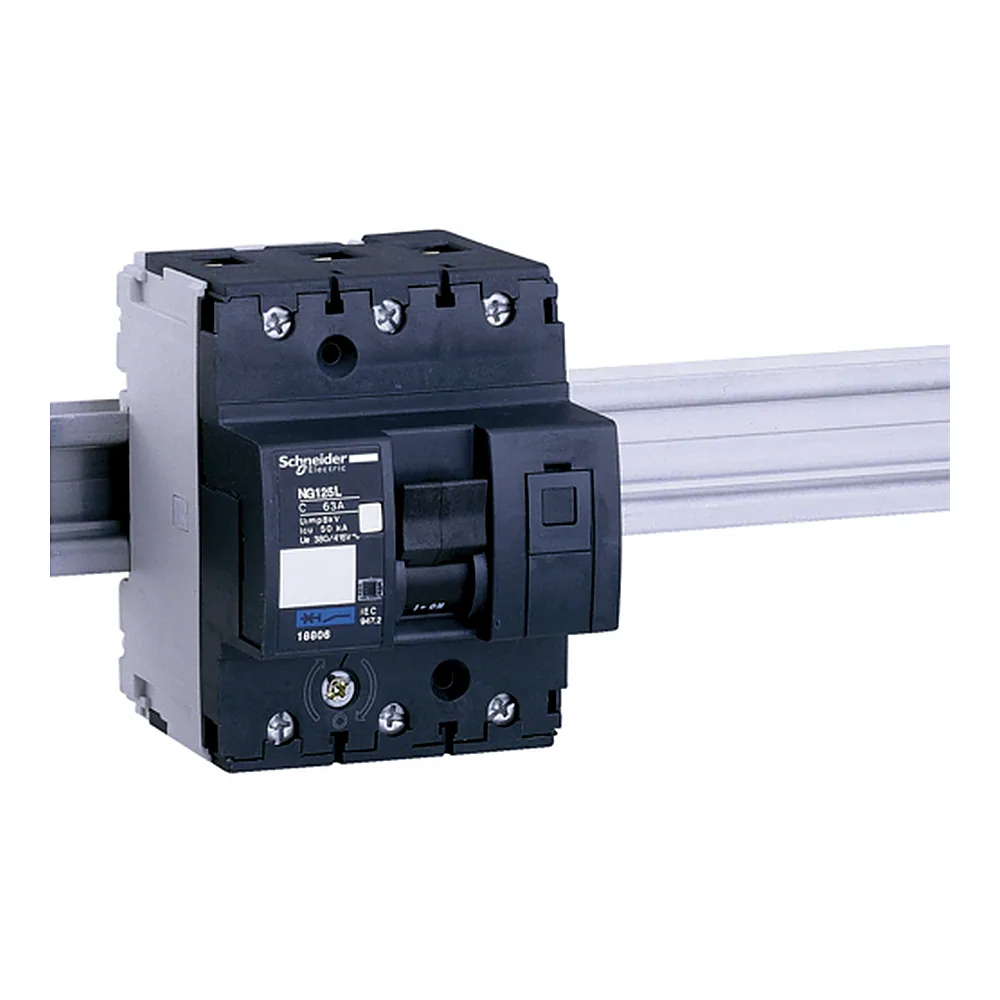

Автоматичний вимикач NG125L 3P C 40 А Schneider Electric 18804

Name: Автоматичний вимикач NG125L 3P C 40 А Schneider Electric 18804
Brand: Schneider Electric
SKU: 00248722
Price: 18783.65 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

18 783⁶⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248722
Виробник: Schneider Electric
Артикул: 18804
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: C
B
C
Номінальний струм: 40 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248722
Виробник	Schneider Electric
Артикул виробника	18804
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	40 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric NG125L 3П 40A C призначений для захисту трифазних ліній від струмів короткого замикання та перевантаження. Його відключаюча здатність 36 кА дозволяє використовувати його в розподільчих щитах промислових об'єктів без додаткових ступенів селективності.

Переваги

Висока відключаюча здатність 36 кА - автомат витримує важкі аварійні режими, не потребуючи каскадного захисту. Це знижує вартість щита і спрощує його монтаж.
Робочий діапазон температур -30…+70 °C - підходить для неопалюваних приміщень, зовнішніх шаф і виробничих цехів з перепадами температури.
Механічна зносостійкість 20 000 циклів - вимикач розрахований на часте ручне вмикання-вимикання без втрати ресурсу. Електрична зносостійкість - 10 000 циклів під навантаженням.
Компактний корпус на 9 модулів - ширина 81 мм дозволяє економити місце на DIN-рейці, що важливо при модернізації старих щитів.
Імпульсна напруга 8 кВ - захист від грозових перенапруг і комутаційних перехідних процесів.

Де застосовується

Вступні щити житлових будинків з електроплитами та потужним навантаженням до 40 А на фазу.
Розподільні шафи промислових цехів, насосних станцій, вентиляційних установок - там, де потрібна трифазна комутація з високим струмом КЗ.

Технічні особливості

Автомат виконано в серії Acti9, що забезпечує сумісність із додатковими пристроями (контактори, УЗДП, сигналізація). Характеристика спрацьовування C (5-10·In) - стандартний вибір для змішаного навантаження: двигуни, освітлення, розетки. Трифазний вимикач розрахований на напругу 440 В (ізоляція 690 В). Монтаж на DIN-рейку - займає 9 модульних відстаней. Типова помилка: підбираючи автомат за номіналом 40 А, не враховують переріз кабелю - для такого номіналу потрібен мідний провідник не менше 6 мм².

Комплектація

Вимикач постачається в індивідуальній упаковці, один виріб. Додаткові аксесуари (допоміжні контакти, розчіплювачі) замовляються окремо.
