Name: Автоматичний вимикач iC60L 4P B 20 А Schneider Electric A9F93420
Brand: Schneider Electric
SKU: 00248570
Price: 6221.28 UAH
Availability: PreOrder

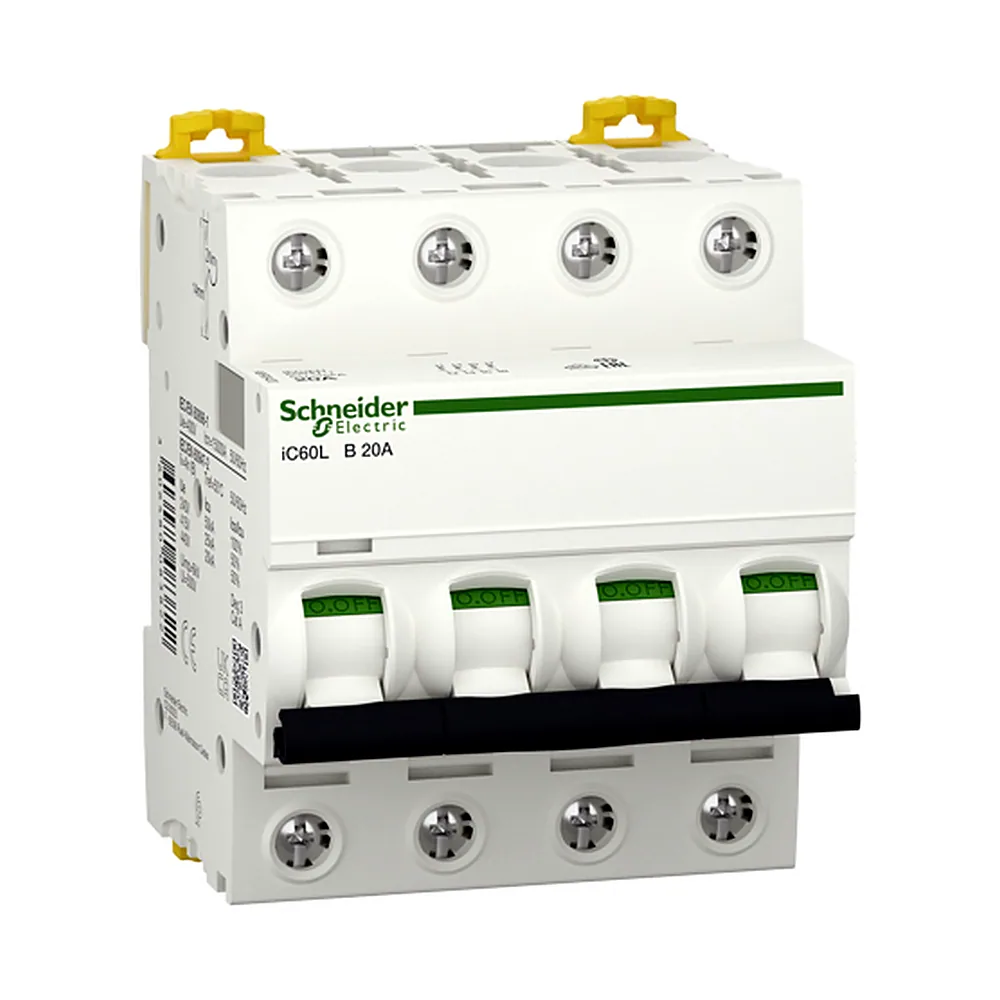

Автоматичний вимикач iC60L 4P B 20 А Schneider Electric A9F93420

Фото ілюстративне — вигляд товару може відрізнятися.

6 221²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248570
Виробник: Schneider Electric
Артикул: A9F93420
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
Z
Номінальний струм: 20 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248570
Виробник	Schneider Electric
Артикул виробника	A9F93420
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	20 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 20A B від Schneider Electric - це чотириполюсний модульний автомат для постійного струму. Його номінал 20 А та характеристика B роблять його придатним для захисту DC-ланцюгів у комерційних та промислових системах. Висока відключаюча здатність 20 кА забезпечує надійне відключення при коротких замиканнях.

Переваги

Відключаюча здатність 20 кА - автомат здатен розірвати струми КЗ до 20 кА, що критично для мереж з потужними джерелами живлення.
Температурний діапазон -35…+70 °C - виріб працює в неопалюваних приміщеннях, на вулиці або в гарячих цехах без втрати характеристик.
Ресурс 20 000 механічних циклів - автомат витримує багаторазове вмикання-вимикання без зносу.
Ширина 4 модулі - компактне розміщення на DIN-рейці економить місце в щиті.

Де застосовується

Захист DC-ланцюгів сонячних панелей, акумуляторних батарей, інверторів.
Комутація та захист постійного струму в серверних, телекомунікаційних шафах, системах безперебійного живлення.

Технічні особливості

Автомат належить до серії Acti9, монтується на DIN-рейку. Кількість полюсів - 4, модулів - 8. Характеристика B означає спрацьовування при струмі 3-5 Iном (60-100 А), що підходить для захисту кабелів без пускових струмів. Номінальна напруга ізоляції 500 В, імпульсна напруга 6 кВ. Тип струму - постійний (DC). При монтажі обов'язково дотримуйтесь полярності: на корпусі автомата є позначення + і - для кожного полюса. Ступінь захисту IP20 - для встановлення в закритих щитах.
