Автоматичний вимикач iC60L 4P C 1 А Schneider Electric A9F94401

Name: Автоматичний вимикач iC60L 4P C 1 А Schneider Electric A9F94401
Brand: Schneider Electric
SKU: 00248582
Price: 13523.33 UAH
Availability: PreOrder

Код товару:

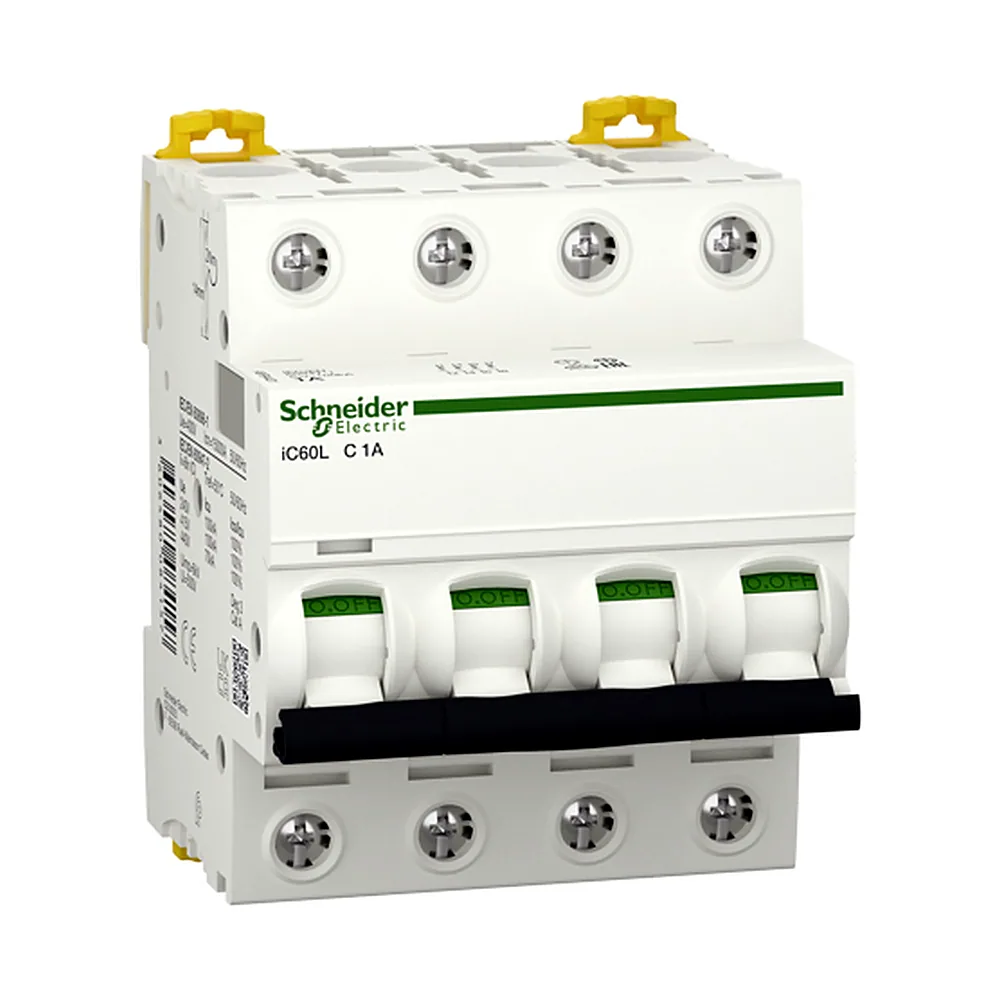

Фото ілюстративне — вигляд товару може відрізнятися.

13 523³³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248582
Виробник: Schneider Electric
Артикул: A9F94401
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
B(111)
C(173)
D(101)
K(18)
Z(51)
Номінальний струм: 1 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248582
Виробник	Schneider Electric
Артикул виробника	A9F94401
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	100 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	1 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 1A C від Schneider Electric - це модульний пристрій для захисту постійного струму, розрахований на роботу в колах з номіналом 1 А. Він належить до серії Acti9 і забезпечує відключення лінії при перевантаженні чи короткому замиканні. Це рішення для тих, кому потрібен компактний захист із високою комутаційною здатністю.

Переваги

Висока відключаюча здатність 20 кА - автомат упевнено розриває коло навіть при серйозних аваріях у мережі, що критично для промислових об'єктів.
Чотири полюси (4P) - одночасно розмикає всі лінії, що унеможливлює роботу ланцюга в неповнофазному режимі.
Механічна зносостійкість 20000 циклів - ресурсу вистачить на десятиліття експлуатації навіть за частих ручних вмикань.
Електрична зносостійкість 10000 циклів - пристрій розрахований на багаторазове спрацьовування під навантаженням без втрати характеристик.
Робочий діапазон температур від -35 до +70 °C - стабільна робота в неопалюваних приміщеннях та шафах зовнішнього встановлення.

Де застосовується

У побутових щитках для захисту кіл постійного струму: сонячні панелі, акумуляторні батареї, інвертори.
На об'єктах телекомунікацій та промисловості, де потрібен захист апаратури живлення з напругою до 250 В.

Технічні особливості

Вимикач розрахований на напругу 180-250 В постійного струму, ізольований на 500 В. Номінальна імпульсна напруга 6 кВ забезпечує стійкість до грозових перенапруг. Характеристика спрацьовування C означає, що тепловий розчіплювач спрацьовує при струмі 5-10 номіналів, тобто для 1 А це 5-10 А. Це типова крива для змішаних навантажень, але тут важливо не переплутати: для захисту напівпровідникових кіл часто потрібна характеристика Z, а C більше підходить для кіл з індуктивним навантаженням.

Монтаж здійснюється на DIN-рейку, ширина пристрою - 4 модулі (8 модулів за стандартом). Габарити 72×85×78,5 мм, вага 0,5 кг. Ступінь захисту IP20 означає, що автомат призначений для встановлення всередину щита, а не на відкритому повітрі. Колір корпусу - білий. Артикул A9F94401.
