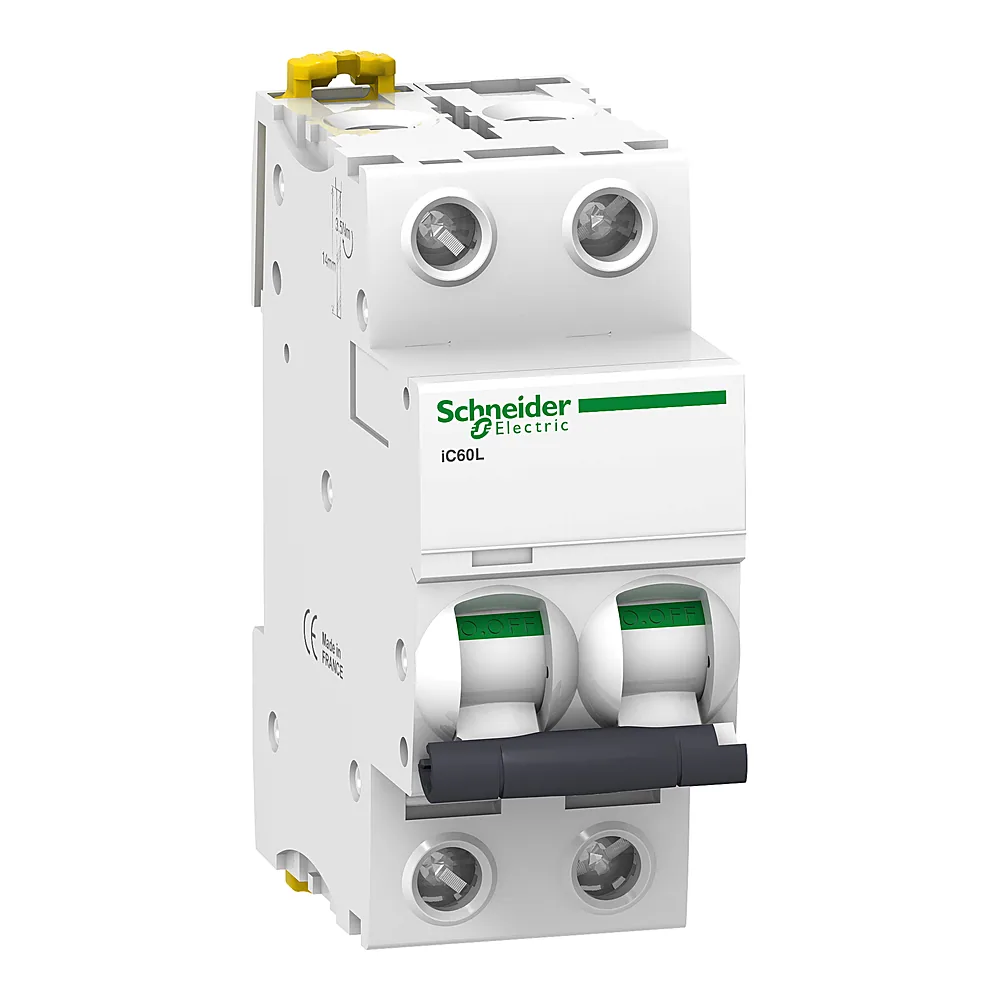

Автоматичний вимикач iC60L 2P Z 6 А Schneider Electric A9F92206

Name: Автоматичний вимикач iC60L 2P Z 6 А Schneider Electric A9F92206
Brand: Schneider Electric
SKU: 00248855
Price: 5007.6 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 007⁶⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248855
Виробник: Schneider Electric
Артикул: A9F92206
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
B
C
K
Z
Номінальний струм: 6 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248855
Виробник	Schneider Electric
Артикул виробника	A9F92206
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	6 А
Розсіювана потужність на полюс	1,3 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 2P 6A Z компанії Schneider Electric - це двополюсний модульний автомат постійного струму (DC) серії Acti9. Його номінал 6 А з характеристикою Z дає змогу відключати навантаження за мілісекунди при перевантаженні чи короткому замиканні. Виріб займає 2 модулі на DIN-рейку (36 мм) і підходить для щитів з обмеженим простором.

Переваги

Відключаюча здатність 25 кА - автомат здатен розірвати ланцюг при струмі короткого замикання до 25 кА, що критично для систем з високою потужністю.
Ресурс 10 000 електричних і 20 000 механічних циклів - витримує часте вмикання-вимикання без втрати характеристик.
Робочий діапазон -35…+70 °C - підходить для неопалюваних приміщень, зовнішніх щитів і промислових об'єктів.
Імпульсна напруга 6 кВ та напруга ізоляції 500 В - забезпечує надійну ізоляцію і захист від перенапруг.
Ступінь захисту IP20 - захист від твердих предметів діаметром понад 12 мм, стандарт для внутрішніх щитів.

Де застосовується

Побутові системи постійного струму - сонячні панелі, акумуляторні батареї, блоки безперебійного живлення, де потрібен компактний захист DC-кіл.
Промислові та телекомунікаційні об'єкти - щити керування, серверні стійки, обладнання зв'язку, де важлива швидкодія відключення для захисту напівпровідників.

Технічні особливості

Характеристика Z - це тип спрацьовування з дуже малою затримкою: автомат відключається при струмі перевантаження, що в 2-3 рази перевищує номінал. Це зроблено для захисту чутливих електронних компонентів. Типова помилка - встановлювати автомат змінного струму в DC-ланцюг: дуга не гасне, і контакти вигоряють. Модель iC60L розрахована саме на постійний струм, напруга кола - від 72 до 125 В. Монтаж на DIN-рейку, підключення - гвинтові затискачі, переріз провідника до 25 мм². Номінальна напруга ізоляції 500 В, імпульсна 6 кВ.
