Автоматичний вимикач iC60H 4P C 1 А Schneider Electric A9F84401

Name: Автоматичний вимикач iC60H 4P C 1 А Schneider Electric A9F84401
Brand: Schneider Electric
SKU: 00248516
Price: 6196.32 UAH
Availability: PreOrder

Код товару:

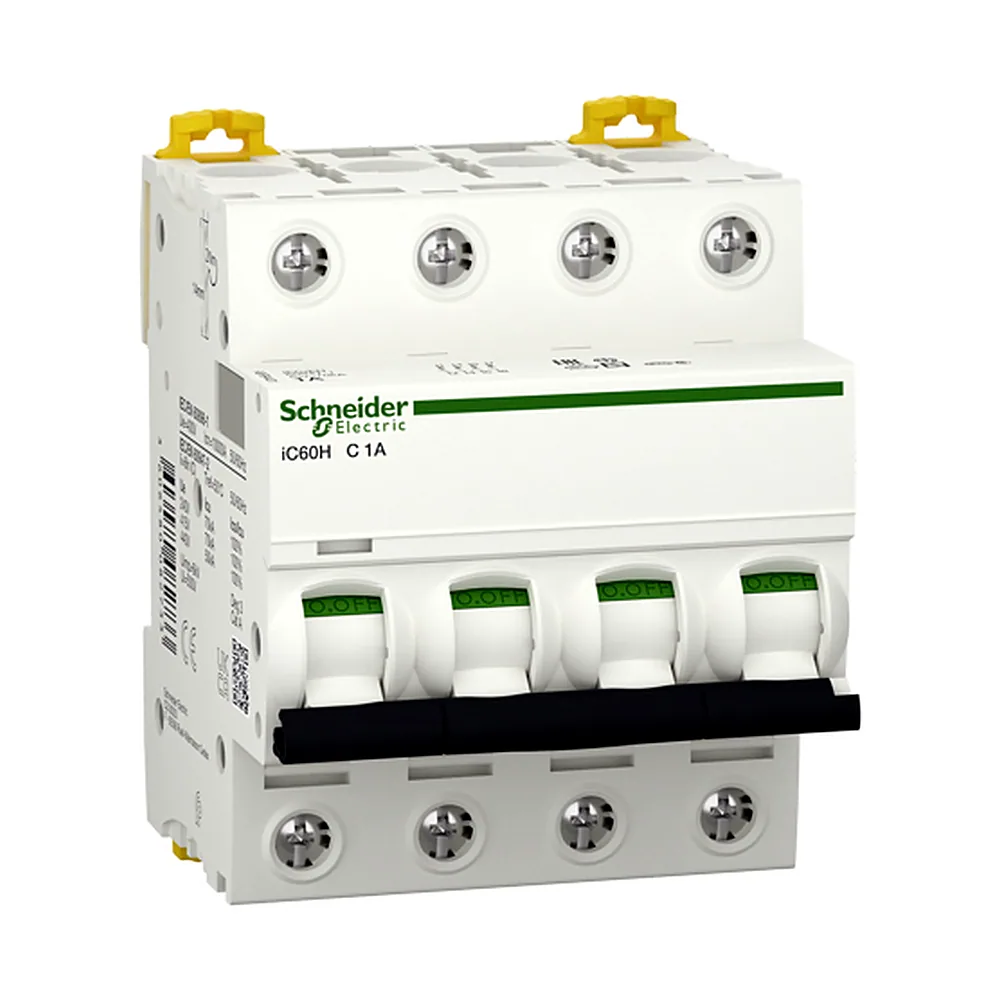

Фото ілюстративне — вигляд товару може відрізнятися.

6 196³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248516
Виробник: Schneider Electric
Артикул: A9F84401
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
B(111)
C(173)
D(101)
K(18)
Z(51)
Номінальний струм: 1 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248516
Виробник	Schneider Electric
Артикул виробника	A9F84401
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	70 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	1 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 4P 1A C Schneider Electric (Артикул A9F84401) - це чотириполюсний модульний автомат серії Acti9, розрахований на постійний струм. Основна перевага моделі - здатність відключати до 70 кА при короткому замиканні, що дозволяє використовувати її в ланцюгах з високими струмами КЗ.

Переваги

Відключаюча здатність 70 кА - одна з найвищих у своєму класі. Автомат гарантовано розриває коло навіть при потужному аварійному струмі, що критично для промислових об'єктів та сонячних станцій.
Робота на постійному струмі (DC) - автомат призначений саме для DC-кіл, тому на відміну від звичайних AC-автоматів, не вимагає додаткових захисних заходів при комутації постійної напруги.
Механічна зносостійкість 20000 циклів - ресурс контактної групи практично вдвічі перевищує електричну зносостійкість, що означає рідкісне обслуговування при частих комутаціях.
Діапазон робочих температур -35…+70 °C - автомат зберігає працездатність у неопалюваних приміщеннях та на вулиці (в щиті з відповідним IP).
Характеристика C - спрацьовування при 5-10-кратному перевищенні номіналу. Баланс між захистом від перевантажень і стійкістю до пускових струмів.

Де застосовується

В системах постійного струму: сонячні панелі, акумуляторні батареї, інвертори, блоки живлення.
На об'єктах з підвищеними вимогами до струмів КЗ: підстанції, розподільчі пункти, промислові мережі.

Технічні особливості

Автомат встановлюється на DIN-рейку, ширина 4 модулі (8 одиниць за модульною сіткою). Напруга ізоляції 500 В, імпульсна напруга 6 кВ - захист від комутаційних перенапруг. Важливий нюанс при монтажі: для постійного струму обов'язково дотримуйтесь полярності підключення - на корпусі позначено + і -. Якщо переплутати, автомат не зможе коректно гасити дугу при відключенні. Номінальний струм всього 1 А, тому цей автомат використовується для захисту малопотужних DC-споживачів, а не ввідних ліній. Ступінь захисту оболонки IP20 - тільки для сухих приміщень, для щитів на вулиці потрібен додатковий бокс.

Комплектація

Автомат постачається в індивідуальній упаковці, один виріб. У комплекті немає додаткових аксесуарів (додаткові контакти, розчіплювачі - купуються окремо).
