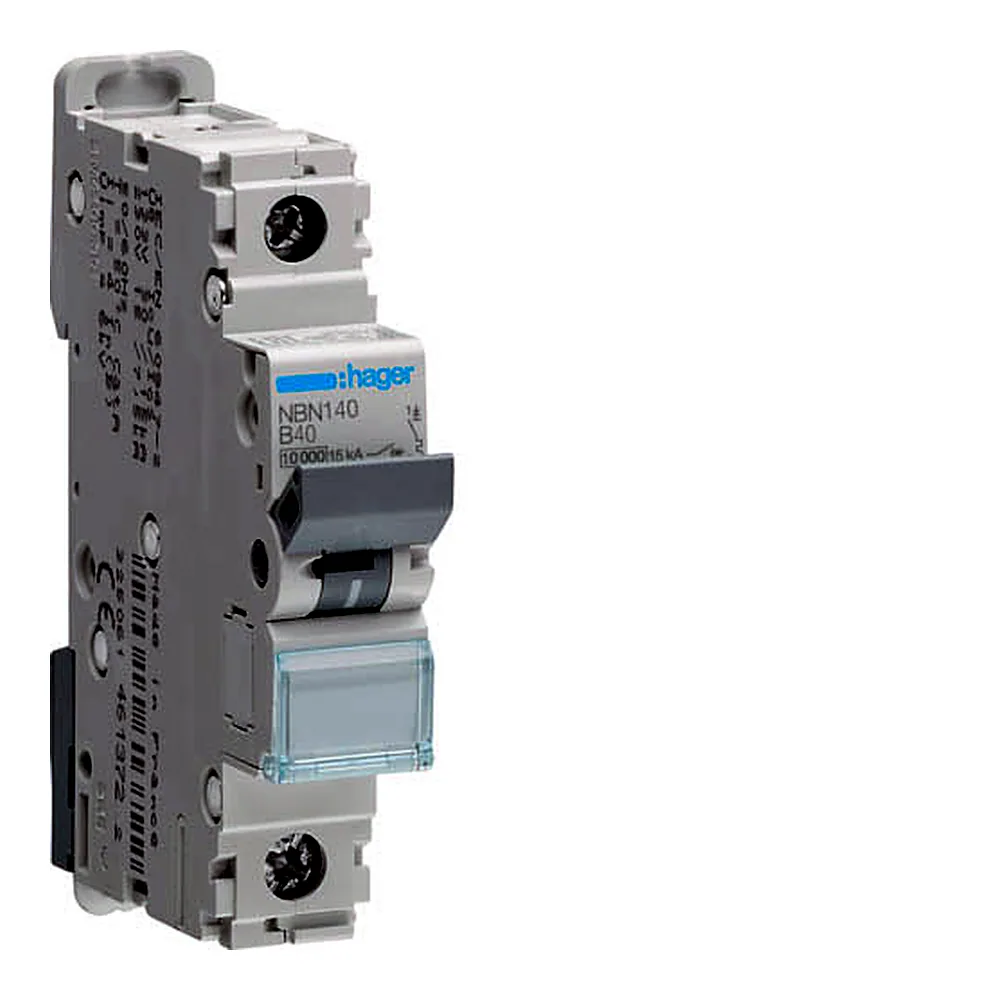

Автоматичний вимикач 1P B 40 А 10 кА 1 модуль Hager NBN140

Автоматичний вимикач Hager NBN140 1P 10kA B-40A 1M - це модульний однофазний автомат на 40 А з характеристикою B. Він призначений для захисту проводки та обладнання від струмів короткого замикання та перевантаження в мережах змінного струму 230 В. Вимикаюча здатність 10 кА дозволяє застосовувати його в розподільчих щитах житлових і комерційних об’єктів.

Переваги

• Надійний захист при КЗ - номінальна відключаюча здатність 10 кА за IEC 60898 та 15 кА за IEC 60947-2 при 230 В. Це означає, що автомат гарантовано розірве коло при аварії без руйнування корпусу.
• Характеристика B для чутливого навантаження - спрацьовування при струмі 3-5·Iн. Ідеально підходить для освітлення, розеткових груп і приладів з малими пусковими струмами. Не використовуйте його для двигунів або трансформаторів - там потрібна характеристика C або D.
• Компактний розмір - займає всього 1 модуль (17,5 мм) на DIN-рейці. Висота 83 мм, глибина 70 мм - підходить для прихованого монтажу в щитах з обмеженим простором.
• Висока механічна стійкість - 20 000 циклів вмикання-вимикання, що забезпечує довгі роки експлуатації без заміни.
• Робота в широкому діапазоні температур - від -25 °C до +60 °C, тому автомат можна ставити в неопалюваних приміщеннях.

Де застосовується

• У квартирних і будинкових щитках - для захисту ліній освітлення, розеток, бойлерів, кондиціонерів (до 40 А).
• У комерційних об’єктах - офіси, магазини, невеликі майстерні, де потрібен надійний захист з відключаючою здатністю 10 кА.

Технічні особливості

Автомат виконаний за стандартами IEC 60898 та IEC 60947-2. Встановлюється на DIN-рейку шириною 35 мм. Для підключення використовуйте провід перерізом до 25 мм² для багатодротяного (гнучкого) кабелю або до 35 мм² для однодротяного. Момент затяжки клем не вказаний у документації, але зазвичай для автоматів Hager він становить 2-2,5 Н·м - не перетягуйте, щоб не пошкодити затискач. Характеристика B означає, що електромагнітний розчіплювач спрацьовує при струмі 3-5·Iн (120-200 А для 40 А моделі). Це забезпечує захист без хибних відключень при короткочасних пусках. Клас обмеження енергії - 3, що знижує теплове навантаження на проводку при КЗ. Ступінь захисту IP20 - тільки для сухих приміщень, у вологих зонах використовуйте додатковий корпус. Напруга ізоляції 500 В та імпульсна стійкість 6 кВ забезпечують роботу в мережах з категорією перенапруги 3. Зверніть увагу: автомат не комутує нейтраль - це однополюсний вимикач, тому нейтральний провід підключайте окремо на шину.

Комплектація

Автомат постачається в індивідуальній упаковці. Додаткові аксесуари (дистанційні розчіплювачі, допоміжні контакти) можна придбати окремо - серія Hager N підтримує таку комплектацію.

Чому в ЛІНА

Ми тримаємо Hager NBN140 на складі, тому відправляємо швидко. До кожного автомата надаємо сертифікат відповідності та гарантійний талон на 1 рік. Для юридичних осіб - повний пакет документів.
