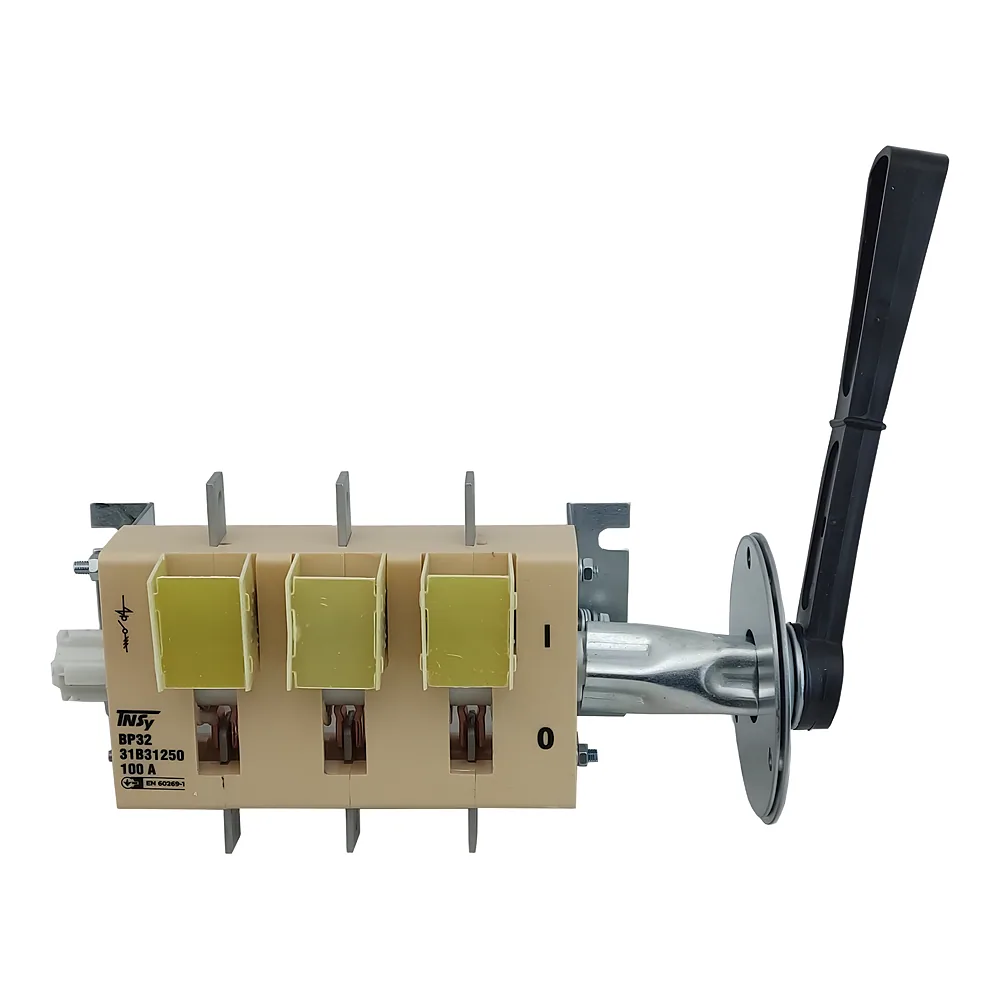

Name: Вимикач-роз'єднувач ВР32И-31В31250 100 А з'ємна рук. права-ліва Tehno Systems TECHNO SYSTEM TNSy5504160
Brand: TECHNO SYSTEM
SKU: 00206733
Price: 873 UAH
Availability: PreOrder

Вимикач-роз'єднувач ВР32И-31В31250 100 А з'ємна рук. права-ліва Tehno Systems TECHNO SYSTEM TNSy5504160

Фото ілюстративне — вигляд товару може відрізнятися.

873 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 206733
Виробник: TECHNO SYSTEM
Артикул: TNSy5504160
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(4)
400 А
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (з’ємна змішана права ліва)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(3)
25 000 циклів(4)

Усі характеристики

Код	00206733
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504160
Виконання ручки	З рукояткою (з’ємна змішана права ліва)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	З дугогасильною камерою
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік

Опис

Вимикач-роз'єднувач ВР32И-31В31250 100 А TECHNO SYSTEM з'ємною рукояткою права-ліва - це триполюсний рубильник для ручного вимикання ланцюгів змінного струму до 690 В частотою 50 Гц. Його ставлять у щити, ВРУ та шафи керування, коли лінію треба видимо розімкнути. Номінальний струм - 100 А, тип розривний, з дугогасильною камерою.

Переваги

Видно, що ланцюг розімкнений. Подвійний видимий розрив і колірна індикація положення «Увімкнено» допомагають персоналу безпечно працювати в електроустановці.
Ресурс 25 000 циклів механічно і 4000 циклів електрично.
Мідь і алюміній. Приєднуються дроти, кабелі та шини перерізом 10-50 мм².
Низькі втрати: 3 Вт на полюс, тому вузол менше гріється в закритому щиті.

Де застосовується

Вводи й відгалуження в ВРУ житлових і громадських будинків
Силові ящики та шафи керування на виробництві
Розподільні пункти, де потрібен чіткий видимий розрив перед обслуговуванням

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Напруга ізоляції - 690 В, імпульсна витримувана напруга - 8 кВ, короткочасний витримуваний струм за 1 с - 5000 А. Монтаж на монтажну панель, робоче положення довільне, діапазон температур від -60 до +45 °C. Ступінь захисту корпусу IP32, а з боку контактних затискачів IP00, тож це треба враховувати під час компонування щита. Типова помилка при виборі: орієнтуватися на 100 А і забувати, що в оболонці умовний тепловий струм становить 80 А. Для закритого ящика номінал рахуйте саме від цього значення. Артикул виробника - TNSy5504160.
