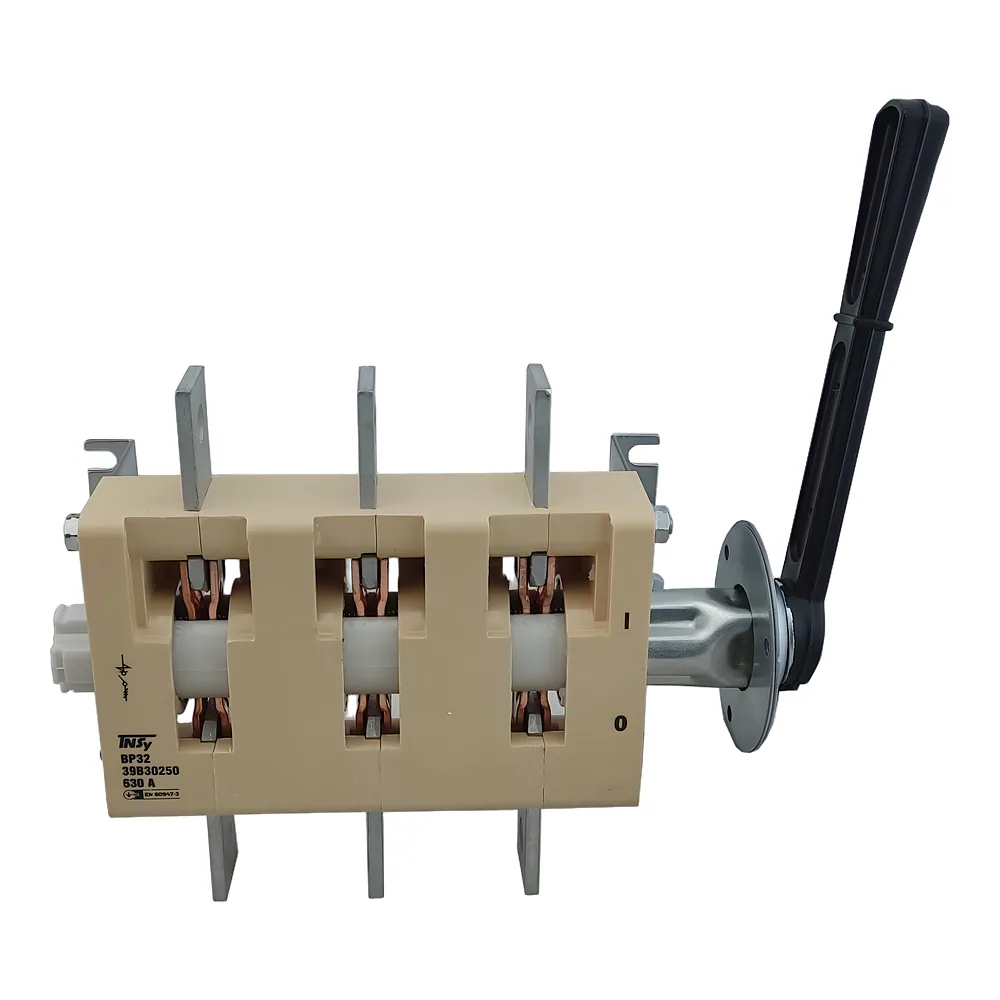

Вимикач-роз'єднувач ВР32-39В30250 630 А з'ємна змішана рук. права-ліва безДГК TECHNO SYSTEM TNSy5504240

Name: Вимикач-роз'єднувач ВР32-39В30250 630 А з'ємна змішана рук. права-ліва безДГК TECHNO SYSTEM TNSy5504240
Brand: TECHNO SYSTEM
SKU: 00213508
Price: 4014.38 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 014³⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 213508
Виробник: TECHNO SYSTEM
Артикул: TNSy5504240
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(57)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Кількість полюсів: 3
3(12)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
100 А(5)
160 А
250 А(13)
400 А(13)
630 А(10)
1000 А(9)
1250 А
1600 А(4)
2000 А
2500 А
3150 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (з’ємна змішана права ліва)
Діапазон робочих температур: -60...+45 °C

Усі характеристики

Код	00213508
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504240
Виконання ручки	З рукояткою (з’ємна змішана права ліва)
Втрати потужності	60 Вт/полюс
Діапазон перерізів приєднувальних проводів	150…4×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	1600 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	16000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	120 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	400 А
Номінальний струм	630 А
Переріз проводів, що підключаються	150…4×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	60 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	500 А
Умовний тепловий струм у відкритому виконанні	630 А
Частота	50 Гц
Гарантійний термін	1 рік

Опис

Вимикач-роз'єднувач ВР32-39В30250 630 А TECHNO SYSTEM TNSy5504240 - це трипольний рубильник зі змінною рукояткою (права-ліва) для ручного вимикання ланцюгів змінного струму до 690 В. Його ставлять у щити і шафи, де потрібен видимий розрив і зрозуміле положення «Увімкнено». Такий роз'єднувач ще називають рубильником або вимикачем навантаження на 630 А.

Переваги

Видимий розрив - ланцюг розривається у двох місцях, а колір індикатора показує положення «Увімкнено», тож персонал бачить стан без вимірювань.
Мідь і алюміній - до затискачів підключають мідні та алюмінієві жили, а також шини.
Низькі втрати - 60 Вт на полюс, тому щит гріється менше.
Ресурс - 16 000 циклів механічної та 1600 циклів електричної зносостійкості.
Довільне положення - монтаж на панель у будь-якій орієнтації.

Де застосовується

Вводні та секційні щити багатоквартирних будинків і ВРУ житлових будівель.
Розподільчі пункти, силові ящики та шафи керування на промислових і громадських об'єктах.

Технічні особливості

Номінальний струм 630 А, напруга ізоляції 690 В, частота 50 Гц, імпульсна витримувана напруга 8 кВ. Витримуваний короткочасний струм за 1 с (Iwc) - 16 000 А. Переріз підключення 150…4×120 мм², монтаж на панель. Відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3.

Дугогасильної камери немає, тип рубильника розривний. Корпус має захист IP32, а з боку контактних затискачів IP00, тож закривайте цю зону при зборці щита. Типова помилка при виборі - дивитися лише на 630 А: в оболонці умовний тепловий струм становить 500 А, і саме з ним варто звіряти навантаження закритого щита. Діапазон температур від -60 до +45 °C. Виріб нерембонтопридатний.

Чому в ЛІНА

У нас ви беретеся за оригінальний апарат TECHNO SYSTEM з гарантією 1 рік. Якщо вагаєтеся між номіналом і перерізом кабелю, напишіть нам до замовлення.
