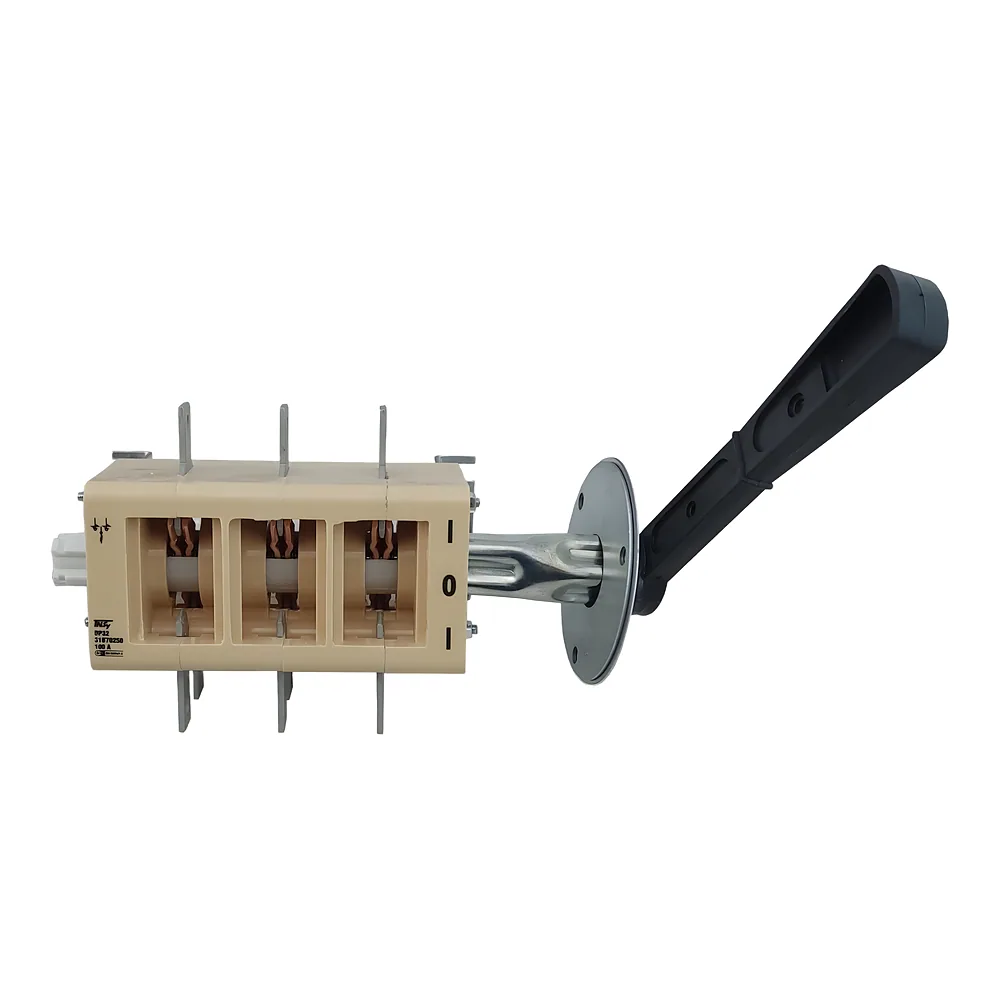

Вимикач-роз'єднувач ВР32-39B70250 630 А на 2 напр з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504241

Name: Вимикач-роз'єднувач ВР32-39B70250 630 А на 2 напр з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504241
Brand: TECHNO SYSTEM
SKU: 00229172
Price: 5957.32 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 957³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229172
Виробник: TECHNO SYSTEM
Артикул: TNSy5504241
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
400 А
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (з’ємна змішана права ліва)
З рукояткою (з’ємна змішана права ліва)(2)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів(3)
25 000 циклів(4)

Усі характеристики

Код	00229172
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504241
Виконання ручки	З рукояткою (з’ємна змішана права ліва)
Втрати потужності	60 Вт/полюс
Діапазон перерізів приєднувальних проводів	150…4×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	1600 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	16000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	120 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	400 А
Номінальний струм	630 А
Переріз проводів, що підключаються	150…4×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	60 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Перекидний
Тип струму	АС
Умовний тепловий струм в оболонці	500 А
Умовний тепловий струм у відкритому виконанні	630 А
Частота	50 Гц
Гарантійний термін	1 рік

Опис

Вимикач-роз'єднувач TECHNO SYSTEM ВР32-39B70250 на 630 А - це трифазний перекидний рубильник для ручної комутації кіл змінного струму до 690 В. Його ставлять у ВРУ, силові шафи та розподільчі пункти, коли лінію треба відключити так, щоб це було видно. Керується з'ємною рукояткою змішаного типу (права-ліва).

Переваги

Видно, що лінія розімкнена. Подвійний видимий розрив кола і колірна індикація положення «Увімкнено» допомагають персоналу безпечно обслуговувати електроустановку.
Мідь і алюміній. До вимикача підключають мідні й алюмінієві жили та шини перерізом 150…4×120 мм², тож окремі перехідники зазвичай не потрібні.
Ресурс 16 000 циклів механічно і 1600 циклів електрично, за даними виробника.
Малі втрати. На кожному полюсі розсіюється 60 Вт.

Де застосовується

вступні й розподільні пристрої житлових будинків, де потрібен рубильник на вводі;
ВРУ громадських і промислових будівель;
шафи та ящики управління, силові ящики, розподільчі пункти.

Технічні особливості

Номінальний струм - 630 А, умовний тепловий струм у відкритому виконанні теж 630 А, а в оболонці - 500 А. Ізоляція розрахована на 690 В, імпульсна витримувана напруга 8 кВ, струм витримки протягом 1 с - 16 000 А. Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3, дугогасильної камери в ньому немає, монтаж виконується на монтажну панель, робоче положення довільне. Ступінь захисту: корпус IP32, з боку контактних затискачів IP00; діапазон температур від -60 до +45 °C, виконання УХЛ3. Артикул TNSy5504241, гарантія 1 рік.

Типова помилка - орієнтуватися на 630 А, коли апарат стоїть у закритій шафі. Там розрахунковим є тепловий струм в оболонці, тобто 500 А, і запас по навантаженню краще рахувати саме від нього. Враховуйте і IP00 на клемах: ця зона має бути закрита конструкцією шафи.
