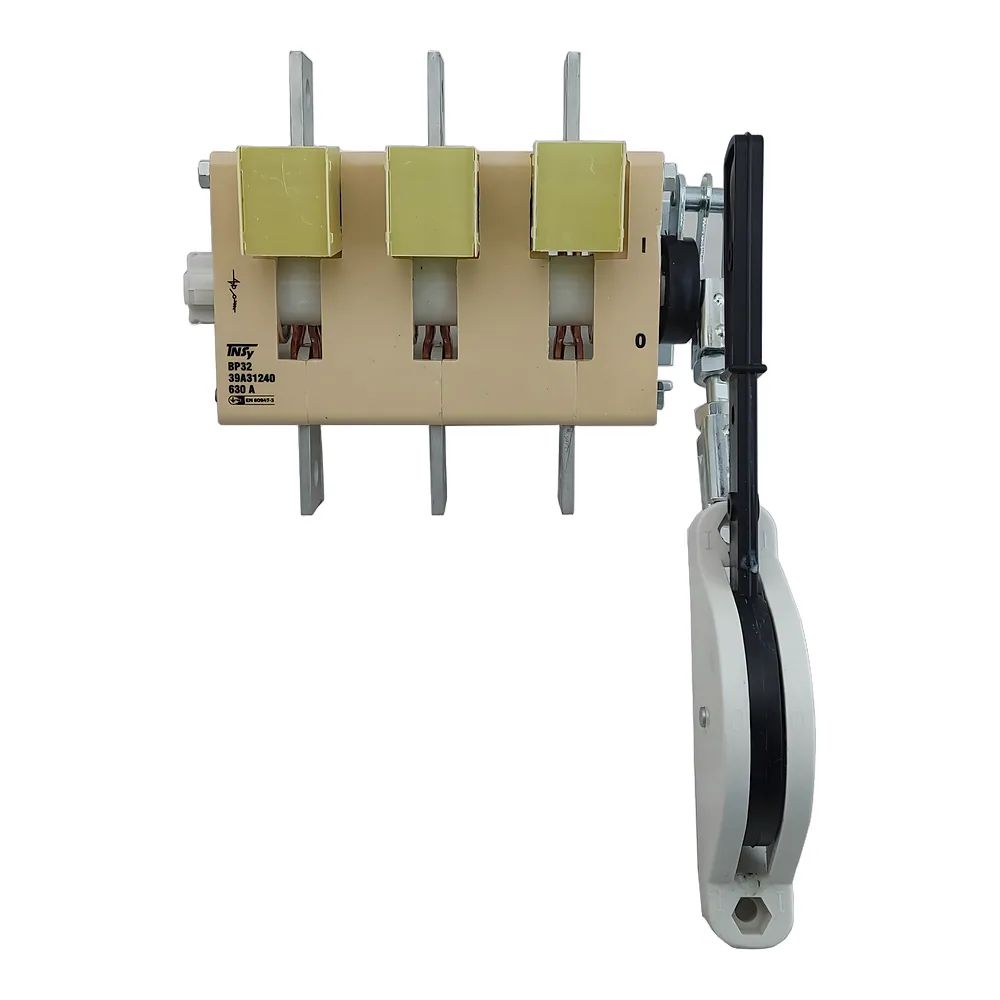

Вимикач-роз'єднувач ВР32-39A31240 630 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504180

Name: Вимикач-роз'єднувач ВР32-39A31240 630 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504180
Brand: TECHNO SYSTEM
SKU: 00229170
Price: 4667.5 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 667⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229170
Виробник: TECHNO SYSTEM
Артикул: TNSy5504180
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
400 А(2)
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна змішана попереду)
З рукояткою (з’ємна змішана права ліва)(2)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів(4)
25 000 циклів(4)

Усі характеристики

Код	00229170
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504180
Виконання ручки	З рукояткою (не з’ємна змішана попереду)
Втрати потужності	60 Вт/полюс
Діапазон перерізів приєднувальних проводів	150…4×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	1600 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	З дугогасильною камерою
Ном. короткочас. витрим. струм прот. 1с Iwc	16000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	120 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	400 А
Номінальний струм	630 А
Переріз проводів, що підключаються	150…4×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	60 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	500 А
Умовний тепловий струм у відкритому виконанні	630 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	4,95 кг

Опис

Вимикач-роз'єднувач TECHNO SYSTEM ВР32-39A31240 на 630 А - це триполюсний рубильник для неавтоматичної комутації ланцюгів змінного струму до 690 В частотою 50 Гц. Його ставлять на вводи й секції щитів, де лінію треба розімкнути так, щоб це було видно. У каталогах такий апарат шукають і як рубильник, і як роз'єднувач на 630 ампер.

Переваги

Подвійний видимий розрив ланцюга - той, хто обслуговує щит, бачить, що лінію розімкнено, а колірна індикація положення «Увімкнено» підказує стан апарата ще до роботи з контактами.
Дугогасильна камера входить у конструкцію, тип рубильника - розривний.
Мідь і алюміній - до затискачів можна підключати жили й шини з обох матеріалів, переріз 150…4×120 мм².
Втрати 60 Вт на полюс, тож у щиті виділяється менше тепла.
Ресурс: 16 000 механічних і 1600 електричних циклів.

Де застосовується

ВРУ житлових будівель
ВРУ громадських і промислових будівель
розподільчі пункти й шафи
шафи та ящики управління, силові ящики

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 і ДСТУ EN 60947-3. Номінальний струм - 630 А, напруга ізоляції - 690 В, імпульсна витримувана напруга Uimp - 8 кВ, короткочасний витримуваний струм Iwc за 1 с - 16 000 А.

Тут часта помилка: умовний тепловий струм у відкритому виконанні 630 А, а в оболонці - 500 А. Якщо апарат стоїть у закритому ящику, розраховуйте навантаження саме від другого значення, інакше він перегріватиметься.

Монтаж - на монтажну панель, положення робоче довільне. Рукоятка спереду, не знімна. Корпус має захист IP32, а зі сторони контактних затискачів - IP00, тому клеми в шафі варто закрити від випадкового дотику. Діапазон температур від -60 до +45 °C, кліматичне виконання УХЛЗ, маса нетто 4,95 кг. Апарат нероз'ємний і не ремонтується, артикул TNSy5504180. Гарантія - 1 рік.
