Вимикач-роз'єднувач ВР32-37A31240 400 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504174

Name: Вимикач-роз'єднувач ВР32-37A31240 400 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504174
Brand: TECHNO SYSTEM
SKU: 00229166
Price: 2743.1 UAH
Availability: PreOrder

Код товару:

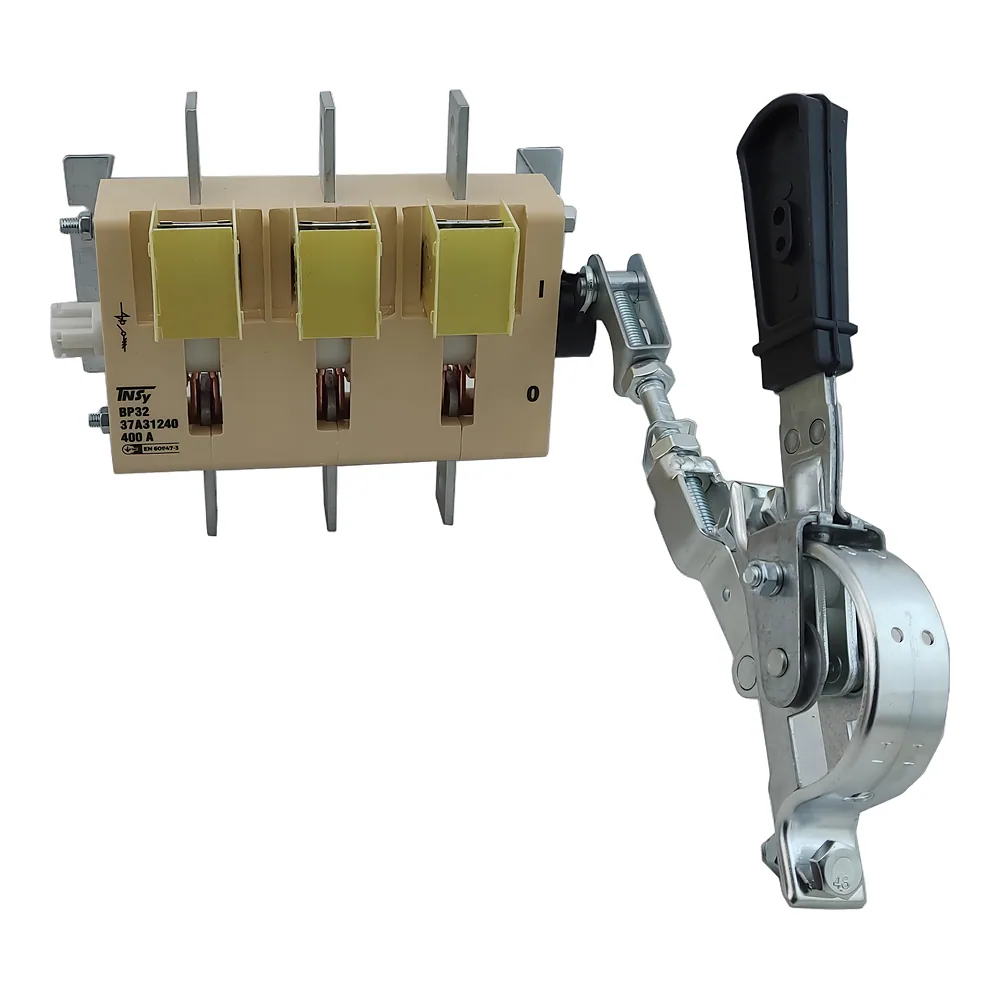

Фото ілюстративне — вигляд товару може відрізнятися.

2 743¹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229166
Виробник: TECHNO SYSTEM
Артикул: TNSy5504174
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 400 А
400 А(2)
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна змішана попереду)
З рукояткою (з’ємна змішана права ліва)
З рукояткою (не з’ємна бічна)(2)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів(4)
25 000 циклів(4)

Усі характеристики

Код	00229166
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504174
Виконання ручки	З рукояткою (не з’ємна змішана попереду)
Втрати потужності	35 Вт/полюс
Діапазон перерізів приєднувальних проводів	120…3×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	2500 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	З дугогасильною камерою
Ном. короткочас. витрим. струм прот. 1с Iwc	11000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	200 А
Номінальний струм	400 А
Переріз проводів, що підключаються	120…3×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	35 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	315 А
Умовний тепловий струм у відкритому виконанні	400 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	2,80 кг

Опис

Вимикач-роз'єднувач ВР32-37A31240 400 А TECHNO SYSTEM - це триполюсний рубильник для ручного вмикання й вимикання ліній змінного струму до 690 В. Його ставлять у ВРУ та силові шафи там, де лінію треба відключити надійно і з видимим розривом. Рукоятка розташована спереду, а запас по струму в 400 А закриває вводи й потужні відгалуження.

Переваги

Видимий розрив ланцюга - подвійний розрив і колірна індикація положення «Увімкнено» дозволяють персоналу оцінити стан апарата одним поглядом, перш ніж братися за роботу.
Дугогасильна камера - це розривний рубильник, і дугу при розмиканні гасить камера.
Ресурс 2500 і 16 000 циклів - стільки апарат витримує електричних і механічних комутацій відповідно.
Мідь і алюміній - до затискачів приєднуються мідні та алюмінієві жили й шини, переріз 120…3×120 мм².
Втрати 35 Вт на полюс - апарат мало гріється в шафі, де й так небагато місця.

Де застосовується

ВРУ житлових будівель: вимкнути лінію на час обслуговування.
Громадські та промислові об'єкти: розподільні пункти, шафи та ящики керування, силові ящики.

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Напруга ізоляції 690 В, частота 50 Гц, імпульсна витримувана напруга 8 кВ, короткочасний витримуваний струм за 1 с - 11 000 А. Кріпиться на монтажну панель, робоче положення довільне, маса нетто 2,80 кг, артикул TNSy5504174.

Типова помилка - дивитися лише на 400 А з назви. Це умовний тепловий струм у відкритому виконанні, а в оболонці він складає 315 А, тому навантаження в закритій шафі рахуйте саме від нього. Ще один нюанс: ступінь захисту корпусу IP32, а з боку контактних затискачів IP00, тож клеми лишаються відкритими, і це треба враховувати при компонуванні щита. Діапазон температур від -60 до +45 °C, кліматичне виконання УХЛ3. Апарат не ремонтується, гарантія 1 рік.
