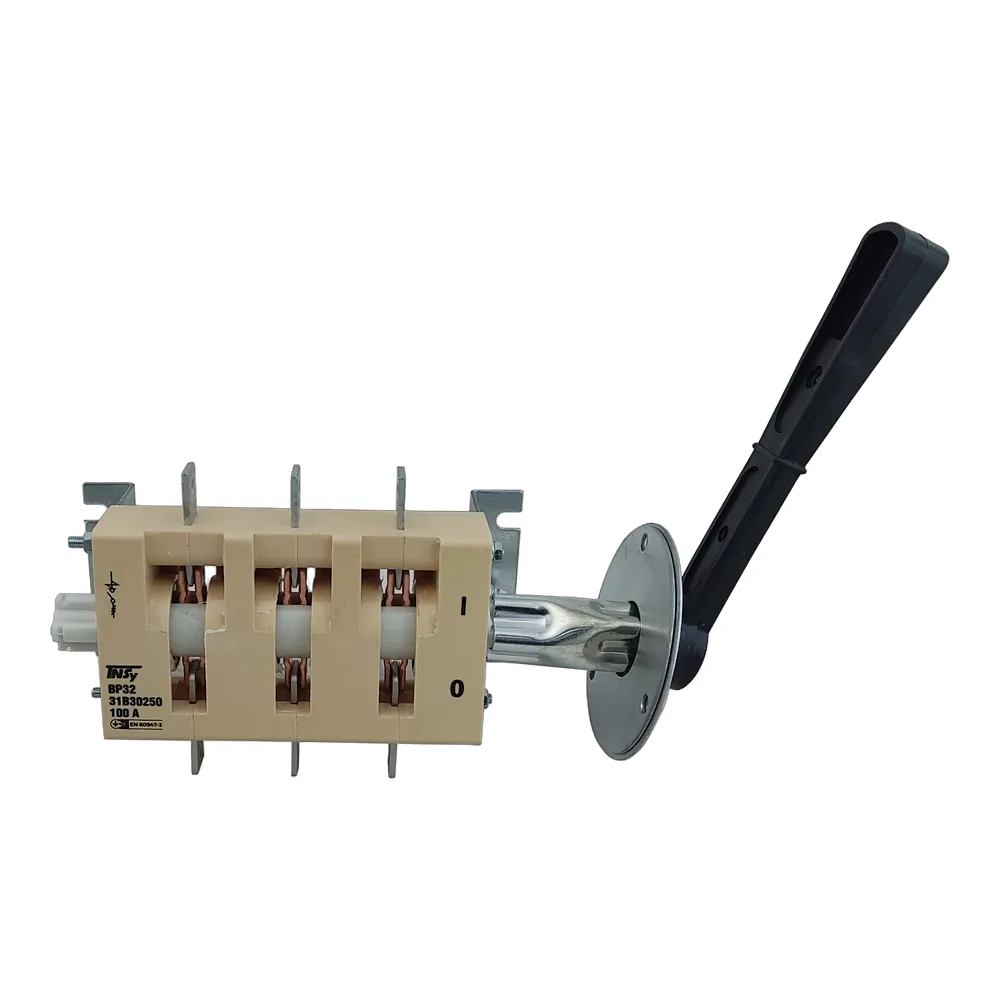

Вимикач-роз'єднувач ВР32-31В30250 100 А з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504234

Name: Вимикач-роз'єднувач ВР32-31В30250 100 А з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504234
Brand: TECHNO SYSTEM
SKU: 00229156
Price: 828.87 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

828⁸⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229156
Виробник: TECHNO SYSTEM
Артикул: TNSy5504234
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(4)
400 А
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (з’ємна змішана права ліва)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(3)
25 000 циклів(4)

Усі характеристики

Код	00229156
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504234
Виконання ручки	З рукояткою (з’ємна змішана права ліва)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік

Опис

Вимикач-роз'єднувач ВР32-31В30250 100 А TECHNO SYSTEM з'ємна змішана рукоятка права-ліва без ДГК (артикул TNSy5504234) - це трифазний рубильник для ручного вмикання й вимикання ланцюгів змінного струму до 690 В. Він дає видимий розрив ланцюга, тому працювати на лінії після нього безпечніше. Його ставлять у ВРУ, силові шафи та ящики управління.

Переваги

Подвійний видимий розрив - ви бачите, що ланцюг розімкнений, і не покладаєтеся лише на положення ручки.
Колірна індикація «Увімкнено» - стан зрозумілий з одного погляду.
Мідь і алюміній - до затискачів приєднують жили та шини з обох матеріалів, переріз 10…50 мм².
Низькі втрати - 3 Вт на полюс, тож шафа гріється менше.
Ресурс 25 000 циклів механічної зносостійкості і 4000 циклів електричної.

Де застосовується

Вводний рубильник у ВРУ житлового будинку.
Роз'єднувач у розподільчому пункті або силовому ящику на виробництві.
Апарат для відключення секції в шафі управління громадської будівлі.

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 і ДСТУ EN 60947-3. Номінальний струм - 100 А, напруга ізоляції - 690 В, частота 50 Гц, імпульсна витримувана напруга Uimp - 8 кВ, короткочасний витримуваний струм за 1 с - 5000 А. Рубильник розривного типу, без дугогасильної камери, кріпиться на монтажну панель в довільному положенні. Ступінь захисту корпусу IP32, з боку контактних затискачів IP00, тож проводку ізолюйте відповідно. Діапазон температур від -60 до +45 °C, кліматичне виконання УХЛ3. Типова помилка - орієнтуватися на 100 А і забувати, що в оболонці умовний тепловий струм складає 80 А. Для закритого щита рахуйте саме від цього значення. Апарат нерозбірний і ремонту не підлягає, гарантія 1 рік.
