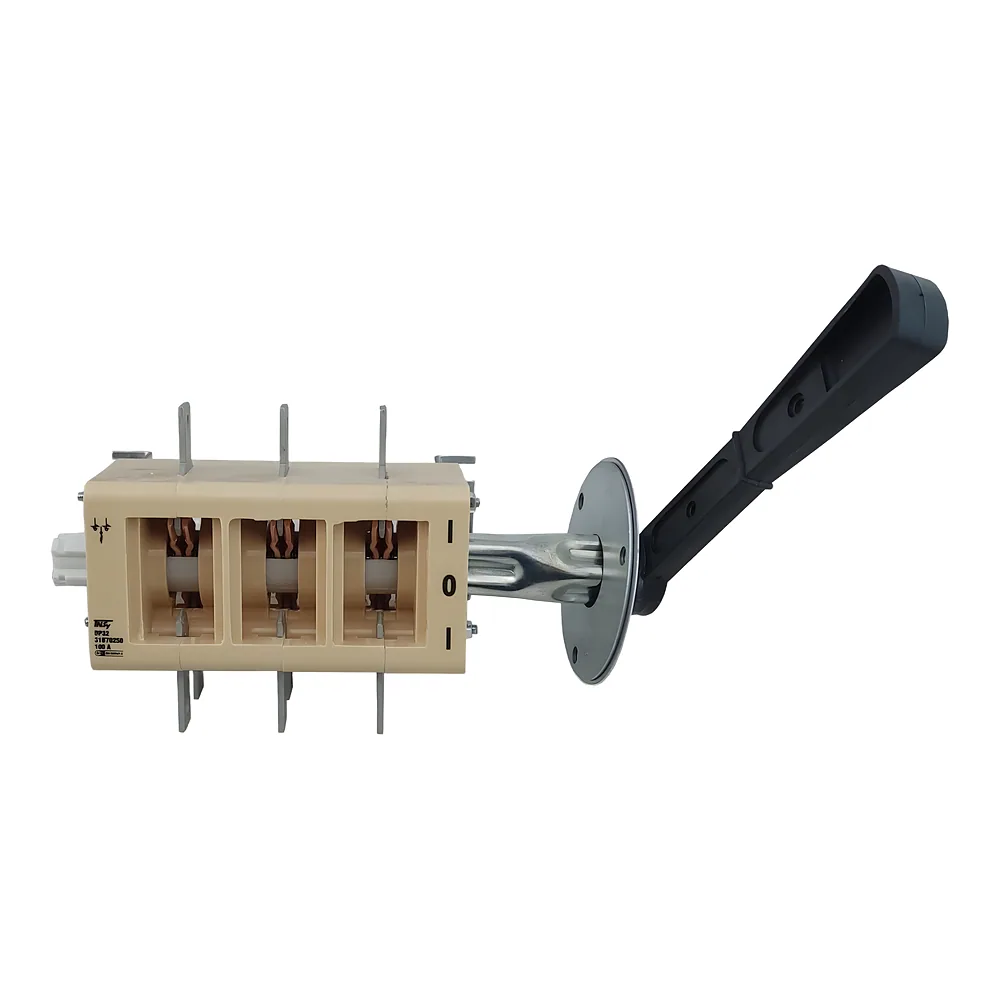

Вимикач-роз'єднувач ВР32-31B70250 100 А на 2 напр з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504235

Name: Вимикач-роз'єднувач ВР32-31B70250 100 А на 2 напр з'ємна змішана рук. права-ліва без ДГК TECHNO SYSTEM TNSy5504235
Brand: TECHNO SYSTEM
SKU: 00211058
Price: 1314.61 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 314⁶¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 211058
Виробник: TECHNO SYSTEM
Артикул: TNSy5504235
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(4)
400 А
630 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (з’ємна змішана права ліва)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(3)
25 000 циклів(4)

Усі характеристики

Код	00211058
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504235
Виконання ручки	З рукояткою (з’ємна змішана права ліва)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Перекидний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік

Опис

Вимикач-роз'єднувач ВР32-31B70250 100 А TECHNO SYSTEM (артикул TNSy5504235) - це трифазний рубильник перекидного типу для ручної комутації ланцюгів змінного струму до 690 В. Повернули рукоятку, і лінія відключена, причому розрив видно. Такий роз'єднувач ставлять на ввід у щиті, ВРУ чи шафі керування.

Переваги

Видимий розрив ланцюга. Подвійний розрив і колірна індикація положення «Увімкнено» дають персоналу однозначну картину перед роботами на лінії.
25 000 циклів механічно, 4000 електрично. Для рубильника, який перемикають не щодня, цього запасу вистачає на роки.
Мідь і алюміній. До затискачів підключають жили й шини з обох матеріалів, переріз 10...50 мм².
3 Вт втрат на полюс. Нагрів усередині щита невеликий, а це важливо, коли в оболонці тісно.
З'ємна рукоятка, права-ліва. Її можна розташувати так, як зручно за компонуванням шафи.

Де застосовується

Вводний рубильник у щитку приватного будинку, гаража чи майстерні.
Низьковольтні комплектні пристрої: ВРУ житлових, громадських і промислових будівель, розподільчі пункти, шафи й ящики керування, силові ящики.

Технічні особливості

Виріб відповідає стандартам ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Номінальний струм 100 А, номінальна напруга ізоляції 690 В, імпульсна витримувана напруга 8 кВ, короткочасний витримуваний струм за 1 с - 5000 А. Монтаж на монтажну панель, робоче положення довільне, частота 50 Гц.

Типова помилка - вибирати за 100 А, не дивлячись на виконання. Умовний тепловий струм у відкритому виконанні справді 100 А, але в оболонці він 80 А, тож для закритого щита рахуйте саме від цього числа. Дугогасильної камери немає, тому апарат призначений для неавтоматичної комутації, а не для розриву аварійних струмів. Корпус має захист IP32, а з боку контактних затискачів - IP00, отже після підключення зону затискачів потрібно закривати в щиті. Діапазон температур від -60 до +45 °C, кліматичне виконання УХЛ3. Гарантія 1 рік.
