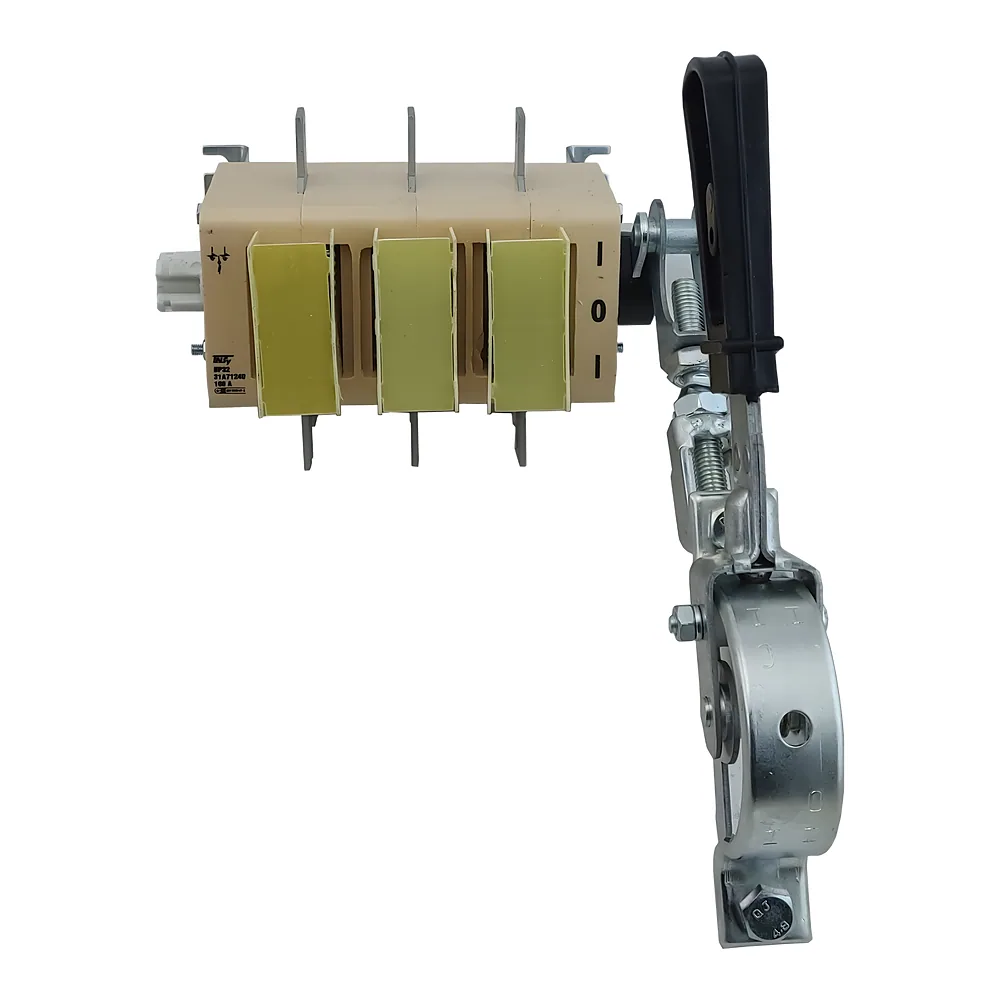

Вимикач-роз'єднувач ВР32-31A71240 100 А на 2 напр не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504165

Name: Вимикач-роз'єднувач ВР32-31A71240 100 А на 2 напр не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504165
Brand: TECHNO SYSTEM
SKU: 00229159
Price: 1869.02 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 869⁰² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229159
Виробник: TECHNO SYSTEM
Артикул: TNSy5504165
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(2)
250 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна змішана попереду)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(4)
25 000 циклів(4)

Усі характеристики

Код	00229159
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504165
Виконання ручки	З рукояткою (не з’ємна змішана попереду)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	З дугогасильною камерою
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Перекидний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	1,82 кг

Опис

Вимикач-роз'єднувач ВР32-31A71240 100 А TECHNO SYSTEM - це трифазний рубильник перекидного типу на два напрямки для ручної комутації ланцюгів змінного струму до 690 В. Його ставлять у щити й шафи, де потрібно гарантовано відключити лінію перед обслуговуванням. Рукоятка розташована спереду, а всередині є дугогасильна камера. Код виробника: TNSy5504165.

Переваги

Видимий розрив ланцюга - розрив подвійний, а колірна індикація положення «Увімкнено» одразу показує стан апарата, тож електрику не доводиться гадати, чи знято напругу.
Мідь і алюміній - затискачі приймають мідні й алюмінієві жили та шини перерізом 10…50 мм².
Втрати 3 Вт на полюс - під навантаженням рубильник гріється менше, а в щільно заповненому щиті це важливо.
Ресурс - 25 000 циклів механічної та 4000 циклів електричної зносостійкості.

Де застосовується

Вводний рубильник у ВРУ житлового будинку.
Шафи й ящики управління, силові ящики та розподільчі пункти громадських і промислових будівель.

Технічні особливості

Апарат відповідає ДСТУ EN 60947-1 і ДСТУ EN 60947-3. Номінальний струм - 100 А, напруга ізоляції - 690 В, імпульсна витримувана напруга Uimp - 8 кВ, короткочасний витримуваний струм Iwc за 1 с - 5000 А. Струм при AC-23 - 50 А, частота 50 Гц.

Монтаж виконують на монтажну панель, робоче положення довільне. Ступінь захисту корпусу - IP32, а з боку контактних затискачів - IP00, тому клеми після підключення варто закрити від випадкового дотику. Діапазон температур від -60 до +45 °C, кліматичне виконання УХЛЗ, маса 1,82 кг.

Типова помилка - вибирати рубильник лише за написом «100 А». Умовний тепловий струм у відкритому виконанні справді 100 А, але в оболонці він становить 80 А. Якщо апарат стоїть у закритій шафі, рахуйте навантаження саме від 80 А.
