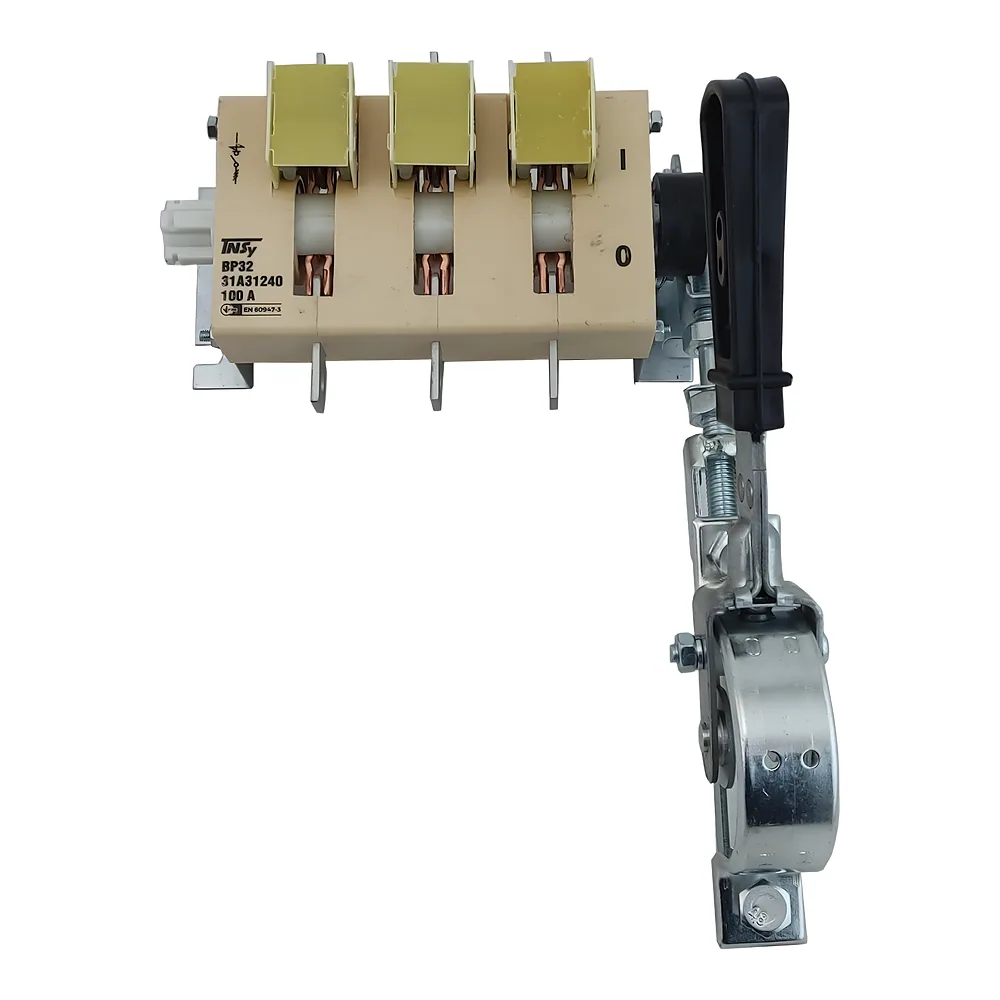

Вимикач-роз'єднувач ВР32-31A31240 100 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504162

Name: Вимикач-роз'єднувач ВР32-31A31240 100 А не з'ємна змішана спереду рук. TECHNO SYSTEM TNSy5504162
Brand: TECHNO SYSTEM
SKU: 00229157
Price: 1367.9 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 367⁹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229157
Виробник: TECHNO SYSTEM
Артикул: TNSy5504162
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(2)
250 А(2)
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна змішана попереду)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів(4)
25 000 циклів(4)

Усі характеристики

Код	00229157
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504162
Виконання ручки	З рукояткою (не з’ємна змішана попереду)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	З дугогасильною камерою
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	1,46 кг

Опис

Вимикач-роз'єднувач ВР32-31A31240 100 А TECHNO SYSTEM (артикул TNSy5504162) - це триполюсний рубильник для ручного вимкнення силових ліній змінного струму до 690 В. Рукоятка стоїть спереду й не знімається, всередині є дугогасильна камера. Такий роз'єднувач кріпиться на монтажну панель і добре почувається в щитах та силових ящиках.

Переваги

Подвійний видимий розрив - ви бачите, що ланцюг розімкнено, а положення «Увімкнено» додатково позначене кольором. Обслуговуючому персоналу не доводиться гадати, чи є напруга на лінії.
Дугогасильна камера - рубильник розривного типу, тож дуга при комутації гаситься всередині апарата.
Ресурс 4000 і 25 000 циклів - стільки апарат витримує відповідно під струмом (електрична зносостійкість) і без нього (механічна).
Мідь і алюміній - до затискачів можна підключати мідні та алюмінієві жили, а також шини перерізом 10...50 мм².
3 Вт на полюс - невеликі втрати потужності означають, що апарат гріється менше.

Де застосовується

Вводи й відгалуження у щитах житлових будинків, де потрібен ручний роз'єднувач на 100 А.
ВРУ громадських і промислових будівель, розподільчі пункти та шафи.
Шафи й ящики управління, силові ящики.

Технічні особливості

Номінальний струм 100 А, напруга ізоляції 690 В, частота 50 Гц, імпульсна витримувана напруга 8 кВ. Витримуваний струм за 1 с (Iwc) становить 5000 А. Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Положення при монтажі довільне, спосіб кріплення - на монтажну панель. Діапазон робочих температур від -60 до +45 °C, кліматичне виконання УХЛ3. Корпус має захист IP32, а з боку контактних затискачів - IP00, тому про захист клемної зони подбайте під час складання щита. Типова помилка при виборі: орієнтуватися на 100 А і забути, що в оболонці умовний тепловий струм становить 80 А. Якщо апарат стоїть у закритому ящику, рахуйте навантаження саме від цієї цифри.
