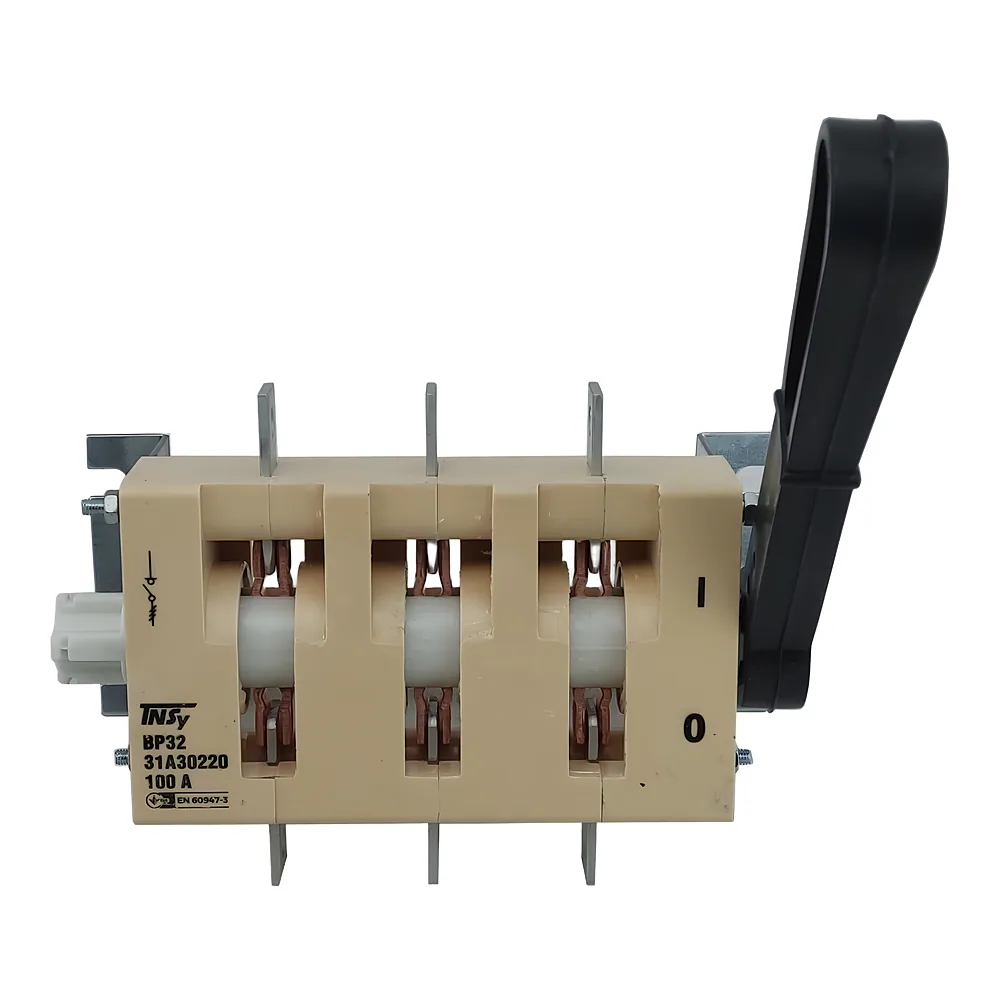

Вимикач-роз'єднувач ВР32-31А30220 100 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504161

Name: Вимикач-роз'єднувач ВР32-31А30220 100 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504161
Brand: TECHNO SYSTEM
SKU: 00229158
Price: 822.65 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

822⁶⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229158
Виробник: TECHNO SYSTEM
Артикул: TNSy5504161
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 100 А
100 А(13)
160 А(2)
250 А(18)
400 А(20)
630 А(18)
1000 А(9)
1250 А
1600 А(5)
2000 А
2500 А
3150 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бокова права ліва)
З рукояткою (з’ємна змішана права ліва)(4)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова права ліва)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
10 000 циклів(3)
16 000 циклів(11)
25 000 циклів(12)
2500 циклів(2)
6300 циклів

Усі характеристики

Код	00229158
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504161
Виконання ручки	З рукояткою (не з’ємна бокова права ліва)
Втрати потужності	3 Вт/полюс
Діапазон перерізів приєднувальних проводів	10…50 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	4000 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	5000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	50 А
Номінальний режим експлуатації	Тривалий
Номінальний струм	100 А
Переріз проводів, що підключаються	10…50 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	3 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	80 А
Умовний тепловий струм у відкритому виконанні	100 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	0,80 кг

Опис

Вимикач-роз'єднувач ВР32-31А30220 100 А TECHNO SYSTEM (артикул TNSy5504161) - це трипольний рубильник для ручного вмикання й вимикання ланцюгів змінного струму до 690 В. Його ставлять там, де ділянку треба надійно відключити на час обслуговування. Рукоятка бокова, права-ліва, не з'ємна.

Переваги

Видимий розрив - ланцюг розривається у двох місцях, а положення "Увімкнено" позначене кольором, тож електрик бачить стан апарата без вимірювань.
Мідь і алюміній - затискачі приймають мідні та алюмінієві жили, а також шини перерізом 10...50 мм².
Малі втрати - на кожному полюсі розсіюється лише 3 Вт, тому в щитку апарат майже не гріється.
Запас за ресурсом - 25 000 механічних циклів і 4000 електричних.

Де застосовується

Квартирні й будинкові щитки, де потрібен ввідний роз'єднувач з ручним керуванням.
ВРУ житлових, громадських і промислових будівель, розподільчі пункти, шафи та ящики керування, силові ящики.

Технічні особливості

Номінальний струм - 100 А, але в оболонці умовний тепловий струм складає 80 А. Це найчастіша помилка при виборі: апарат беруть за цифрою на корпусі, а ставлять у закритий щит, де вже діє нижче значення. Решта даних: напруга ізоляції 690 В, імпульсна витримувана напруга 8 кВ, витримуваний струм за 1 с - 5000 А, частота 50 Гц, категорія AC-23 - 50 А. Дугогасильної камери немає, тип рубильника розривний. Ступінь захисту корпусу IP32, з боку контактних затискачів IP00, тому монтаж виконується на монтажну панель усередині щита, положення довільне. Відповідає ДСТУ EN 60947-1 і ДСТУ EN 60947-3. Робоча температура від -60 до +45 °C, виконання УХЛ3, маса 0,80 кг.
