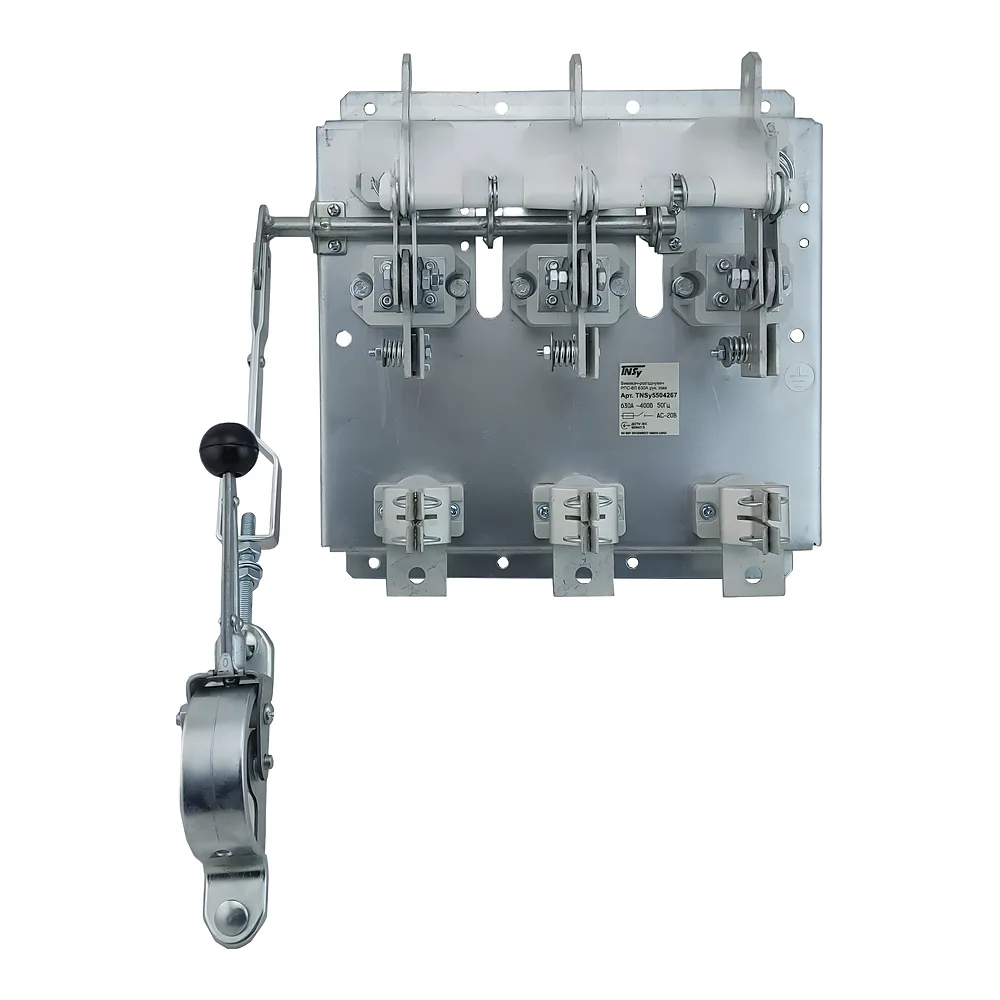

Вимикач-роз'єднувач РПС-6Л 630 А TECHNO SYSTEM з лівою рукояткою встановлюють на вводі щита, щоб видимо розімкнути коло перед роботами на лінії. Це трьохполюсний рубильник на змінний струм до 500 В частотою 50/60 Гц, розрахований на запобіжники типу ЗП3. Рукоятка розташована ліворуч, і це впливає на компонування щита.
Переваги
- Видимий розрив кола - ви бачите, що лінію відімкнено, тому обслуговувати підключене обладнання безпечніше.
- Захист лінії - апарат не тільки комутує, а й працює разом із запобіжниками, тож окремого пристрою під цю задачу не потрібно.
- Ресурс 2500 циклів - це механічна зносостійкість контактної групи, яка тримає малий перехідний опір.
- Рукоятка ліворуч - зручно, коли проєкт щита вимагає саме такого розташування органів керування.
Де застосовується
- Вводи в житлових будинках із потужним трифазним підключенням.
- Вводно-розподільчі пристрої (ВРП) і головні розподільчі щити (ГРЩ) комерційних будівель.
- Шафи керування та розподілу електроенергії на промислових підприємствах і об'єктах інфраструктури.
Технічні особливості
Апарат відповідає ДСТУ EN 60947-1:2014 і ДСТУ EN 60947-3:2015. Номінальний струм 630 А, напруга ізоляції 660 В, гранична вимикальна здатність Icu 32 кА. Переріз приєднувальних проводів: 150…4×120, різьба М12, втрати потужності 56 Вт. Кліматичне виконання УХЛ, режим тривалий, термін служби 5 років, гарантія 1 рік. Артикул виробника TNSy5504267.
Типова помилка - підбирати апарат за струмом і забувати про бік рукоятки. Перевірте, з якого боку вам зручно працювати в конкретному щиті, бо ця модель з рукояткою ліворуч, а відстань від вертикальної осі апарата до рукоятки становить 225 мм. Ступінь захисту IP00 означає, що апарат потрібно закривати в щиті. Вмикайте й вимикайте його без навантаження, а зусилля на рукоятці близько 314 Н (32,0 кгс) закладайте в розрахунок зручності доступу. Експлуатувати його має навчений персонал.
