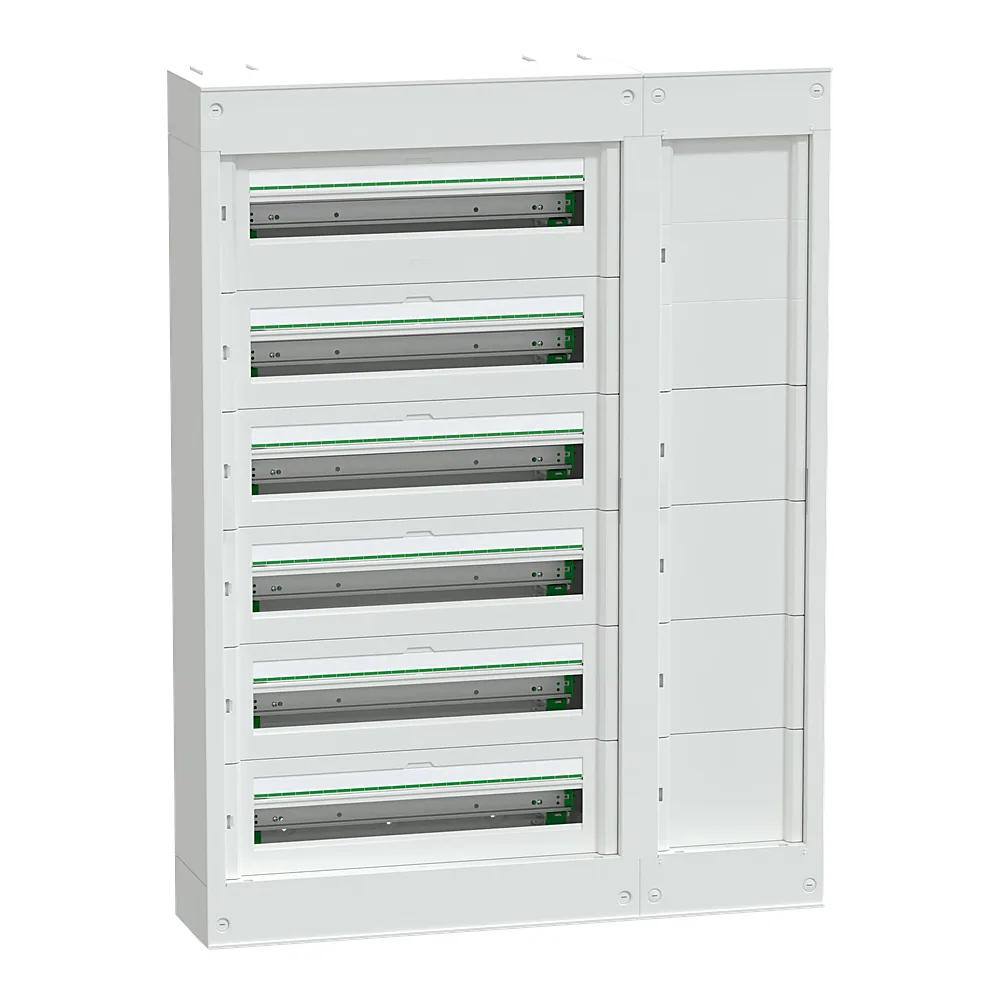

Модульний щит навісний з розподільчим канал 6P 24 модулі S Schneider Electric LVSSD624

Name: Модульний щит навісний з розподільчим канал 6P 24 модулі S Schneider Electric LVSSD624
Brand: Schneider Electric
SKU: 00251709
Price: 39901.68 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

39 901⁶⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 251709
Виробник: Schneider Electric
Артикул: LVSSD624
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 6P
Кількість модулів: 144
96
120
144(2)
168(2)
192(2)
Номінальний струм: 160 А
Ступінь захисту: IP30 (без дверцят), IP41 (з дверкою)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00251709
Виробник	Schneider Electric
Артикул виробника	LVSSD624
Серія	Prisma SeT S/XS
Випробування розжареним дротом	750 °C
Висота	Всього: 1106 мм
Втрати потужності	209 Вт
Глибина	Всього: 191 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 72 випереджає
Кількість модулів	144
Кількість модулів Ш = 9 мм	288
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	6P
Кількість рядів	6
Клас електричної ізоляції	клас II
Колір	Білий (RAL 9003)
Країна виробництва	Польща
Матеріал корпусу	Шафа Металевий; front plate Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	160 А
Розподільчий блок відводів	9×25 мм² + 63×4 мм² для Земля
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IEC 61439-1; IEC 61439-2; IEC 61439-3
Ступінь захисту	IP30 (без дверцят), IP41 (з дверкою)
Ступінь захисту IK	IK08 (без дверцят), IK09 (з дверкою)
Тип блокування	Опція блокування клавіш
Тип затискачів	Гвинтове з'єднання (Земля) , 9×6...25 мм²; Задвигаються (Земля) , 63×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 63×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип передньої панелі	Модульний
Ширина	Всього: 820 мм
Din рейка	симетричний DIN
Вага	27,740 кг

Опис

Щит навісний з розподільчими каналами 6Р 24М S Schneider Electric (артикул LVSSD624) - це металевий корпус для монтажу модульної автоматики на 24 модулі, розрахований на шість рядів. Виріб призначений для накладного встановлення в приміщеннях із нормальними умовами експлуатації, ступінь захисту IP41 та ударостійкість IK09 забезпечують збереження обладнання.

Переваги

Шість рядів по 24 модулі - достатньо простору для розміщення автоматів, УЗО, лічильників та інших модульних пристроїв у компактному корпусі.
Клас ізоляції II - не потребує додаткового заземлення корпусу, що спрощує монтаж і підвищує безпеку.
Робочий діапазон температур -25…+60 °C - підходить для неопалюваних приміщень, наприклад, під'їздів, складів або технічних поверхів.
Комплектна поставка - у наборі пластрони, заглушки, кабельні зажими та захисні пластини; не потрібно докуповувати аксесуари для завершення монтажу.
Вага 29 кг - масивна металева конструкція, що свідчить про надійність і стійкість до механічних навантажень.

Де застосовується

У побутових щитових - для квартирних або будинкових груп, де потрібно розмістити до 24 модулів автоматики в шести рядах.
На об'єктах комерційної та промислової інфраструктури - як розподільчий щит для освітлення, силових кіл або систем автоматизації.

Технічні особливості

Корпус виконаний з металу, колір - білий RAL 9003. Монтаж накладний, на DIN-рейку всередині встановлюються модульні апарати. Відсутність дверцят і замка дозволяє швидкий доступ до апаратури, але потребує додаткового захисту приміщення від сторонніх осіб. Клас ізоляції II означає подвійну ізоляцію струмовідних частин - заземлення корпусу не обов'язкове. Ступінь захисту IP41 захищає від твердих предметів діаметром понад 1 мм та вертикальних крапель води. Ударостійкість IK09 витримує удар енергією 10 Дж. Габарити: ширина 820 мм, висота 1106 мм, глибина 191 мм.

Комплектація

У комплекті: пластрони для закриття порожніх модульних отворів, заглушки, кабельні зажими для фіксації проводів, захисні пластини. DIN-рейка встановлена. Дверцята та замок відсутні.
