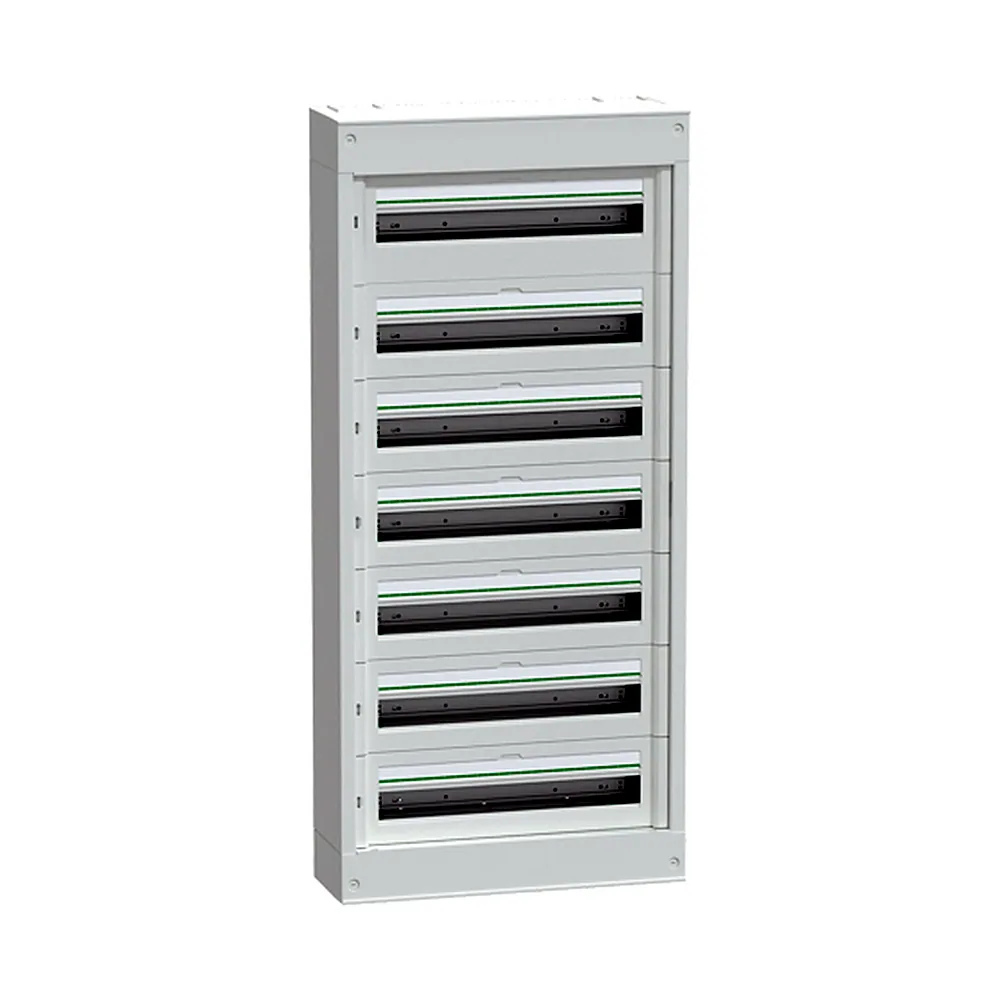

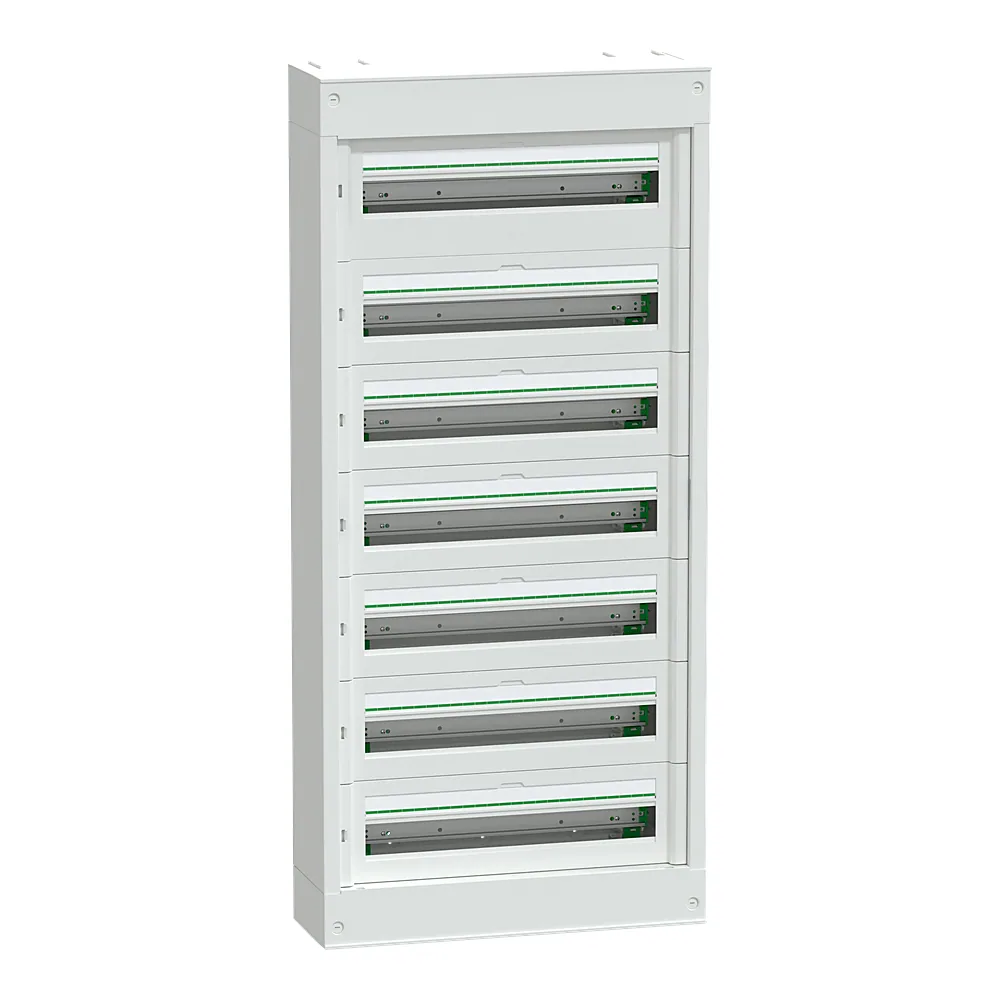

Модульний щит розподільчий навісний 7 рядів 24 модулі S Schneider Electric LVSST724

Name: Модульний щит розподільчий навісний 7 рядів 24 модулі S Schneider Electric LVSST724
Brand: Schneider Electric
SKU: 00251710
Price: 35785.16 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

35 785¹⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 251710
Виробник: Schneider Electric
Артикул: LVSST724
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість модулів: 168
96
120
144(2)
168(2)
192(2)
Номінальний струм: 160 А
Ступінь захисту: IP30 (без дверцят), IP41 (з дверкою)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00251710
Виробник	Schneider Electric
Артикул виробника	LVSST724
Серія	Prisma SeT S/XS
Випробування розжареним дротом	750 °C
Висота	Всього: 1256 мм
Втрати потужності	187 Вт
Глибина	Всього: 191 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 96 випереджає
Кількість модулів	168
Кількість модулів Ш = 9 мм	336
Кількість модулів шириною 18 мм на ряд	24
Кількість рядів	7
Клас ізоляції	Клас II
Колір	Білий (RAL 9003)
Країна виробництва	Польща
Матеріал корпусу	Шафа Металевий; front plate Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	160 А
Розподільчий блок відводів	12×25 мм² + 84×4 мм² для Земля
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IEC 61439-1; IEC 61439-2; IEC 61439-3
Ступінь захисту	IP30 (без дверцят), IP41 (з дверкою)
Ступінь захисту IK	IK08 (без дверцят), IK09 (з дверкою)
Тип блокування	Опція блокування клавіш
Тип затискачів	Гвинтове з'єднання (Земля) , 12×6...25 мм²; Задвигаються (Земля) , 84×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 84×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Настінне огородження
Тип передньої панелі	Модульний
Ширина	Всього: 570 мм
Din рейка	симетричний DIN
Вага	23,230 кг

Опис

Розподільчий щит навісний Schneider Electric PrismaSeT S на 7 рядів, 24 модулі (арт. LVSST724) - це металевий корпус для монтажу модульної автоматики. Його головна перевага - велика місткість при компактних габаритах: 24 модулі в 7 рядах дозволяють розмістити автомати, ПЗВ, дифавтомати та допоміжні пристрої без тісного компонування.

Переваги

7 рядів по 24 модулі - загальна місткість 168 модульних місць. Вистачає для складних схем з розгалуженнями на квартири, поверхи чи окремі споживачі.
Металевий корпус зі ступенем захисту IP30 - захищає внутрішнє обладнання від пилу та випадкового дотику. Підходить для сухих приміщень з нормальною вологістю.
Ударостійкість IK09 - корпус витримує механічні навантаження, що актуально при монтажі в технічних приміщеннях або місцях загального користування.
Навісне виконання (накладний монтаж) - не вимагає врізання в стіну, встановлюється на поверхню за допомогою дюбелів або анкерів. Спрощує прокладку кабелю.
Без дверцят - дозволяє вільно комплектувати щит власними дверцятами або використовувати в шафах з окремим захистом. Врахуйте: при самостійному доукомплектуванні потрібно забезпечити відповідний ступінь захисту кінцевого виробу.

Де застосовується

Квартирні та будинкові електрощити з великою кількістю груп - до 24 модульних пристроїв на 7 рядів.
Невеликі об'єкти комерційної нерухомості: офіси, магазини, складські приміщення, де потрібне централізоване розміщення автоматики.

Технічні особливості

Корпус серії PrismaSeT S розрахований на номінальну напругу до 400 В. Клас ізоляції II - подвійна ізоляція, додаткове заземлення не потрібне. Монтаж модульних пристроїв виконується на DIN-рейку (входить у комплект). Зверніть увагу: при монтажі кабелів з великим перерізом (понад 16 мм²) слід передбачити додаткове кріплення всередині корпусу - штатні кабельні зажими розраховані на стандартні навантаження. Діапазон робочих температур від -25 до +60 °C дозволяє встановлювати щит у неопалюваних приміщеннях, але уникайте місць з конденсатом через IP30.

Комплектація

У комплекті: пластини (пластрони), заглушки для невикористаних модульних місць, кабельні зажими, захисні пластини. Дверцята не входять - придбайте окремо або використовуйте щит усередині шафи. Гарантія 18 місяців.
