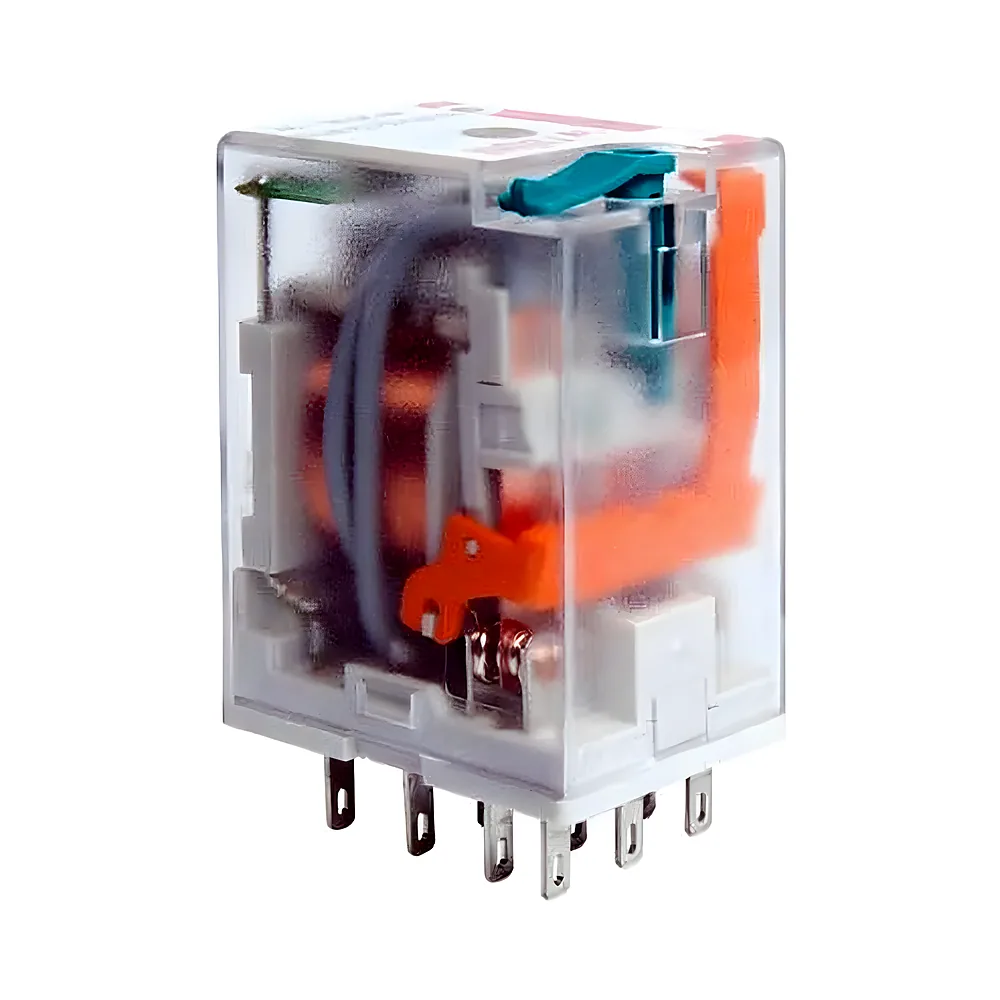

Проміжне реле електромеханічне ERM2-024DC 2P ETI 2473000

Код товару:

317²⁰ ₴шт

Купити

Порівняти

Під замовлення 194 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97837
Виробник: ETI
Артикул: 2473000
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: ERM
Кількість полюсів: 2P
Номінальний струм: 12 А
6 А(8)
12 А(5)
Номінальна напруга: 24 В
12 В
24 В(6)
110 В
220 В
230 В(4)
Ступінь захисту: IP20
Кількість та вид контактів: 2 CO (перекидні)
2 CO (перекидні)(5)
4CO (перекидні)(8)
Матеріал контактів: AgNi
Номінальна напруга котушки керування: 24 В
Номінальна напруга ланцюга: 230 В

Усі характеристики

Код	00097837
Виробник	ETI
Артикул виробника	2473000
Серія	ERM
Відстань між котушкою і контактами	≥ 2,5 ≥ 4
Діапазон робочих температур	-25...+55 °C
Електрична зносостійкість	>10 5 (12 A 250 В AC) див. графік
Електрична зносостійкість допоміжного реле	100 000 циклів
Електрична міцність	4 В
Електрична міцність ізоляції	2500 (основна ізоляція) 1500 (зазор - неповне відділення)
Індикація	Ні
Категорія перенапруги	3
Кількість груп контактів	2
Кількість контактів	2 шт
Кількість полюсів	2P
Кількість та вид контактів	2 CO (перекидні)
Кількість фаз	2
Клас герметичності реле	RTI
Країна бренда	Словенія
Країна виробництва	Словенія
Максимальна комутована потужність AC-1	3000 ВА
Максимальна частота комутацій під навантаженням і без	1 200 18 000
Максимальний піковий струм	24 А
Матеріал контактів	AgNi
Механічна зносостійкість	20 000 000 циклів
Мінімальна напруга комутації	10 В
Мінімальна потужність комутації	300 мВт
Мінімальний комутований струм	5 мА
Напруга відпускання	≥ 0,1 Un
Напруга ізоляції	250 В
Наявність індикації	Ні
Номінальна напруга	24 В
Номінальна напруга котушки керування	24 В
Номінальна напруга ланцюга	230 В
Номінальна/максимальна напруга контактів	250/440
Номінальний струм	12 А
Номінальний струм AC-1	12 A / 250 В AC
Номінальний струм DC-1	12 A / 24 В DC
Номінальний струм DC-13	0,22 А / 120 В, 0,1 А / 250 В
Номінальний струм I e AC15	3 А / 120 В, 1,5 А / 240 В
Опір контактів	≤100 мОм
Потужність однофазного двигуна AC-3	370 Вт (1-фазний електродвигун)
Споживана потужність котушки AC	1,6 ВА
Споживана потужність котушки DC	0,9 Вт
Стійкість до вібрації	5 10...150 Гц
Стійкість до ударів	10 г
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту корпусу	IP40
Температура, °C - зберігання - робоча	-40...+85 °C
Тип контактів	2CO
Тип монтажу	Під цоколь
Тип цоколя	Плоский
Час спрацювання і повернення	AC: 10 / 8, DC: 13 / 3
Вага	35 г
Габаритні розміри (L×W×H)	27,5 мм
Гарантійний термін	1 рік

Опис

Електромеханічне реле ETI ERM2-024DC 2p (артикул 2473000) - це проміжне реле на колодку з двома перекидними контактами. Воно комутує струм до 12 А при напрузі 230 В змінного струму, що дозволяє керувати навантаженнями в щитах управління та автоматики. Котушка розрахована на 24 В постійного струму.

Переваги

Два перекидні контакти (2CO) - дають змогу комутувати до двох незалежних кіл одним сигналом. Матеріал контактів AgNi забезпечує стабільну роботу при струмах до 12 А.
Високий механічний ресурс - 20 млн циклів спрацювання. Це означає, що реле витримає тривалу експлуатацію навіть у системах з частим вмиканням.
Швидкодія - час спрацювання на постійному струмі 13 мс, повернення 3 мс. Підходить для ланцюгів, де потрібна миттєва реакція.
Електрична зносостійкість - ресурс AC1 перевищує 100 000 циклів при номінальному навантаженні 12 А / 250 В AC. Для резистивних навантажень це надійний вибір.

Де застосовується

У промислових шафах автоматики для гальванічної розв'язки та комутації сигналів.
У системах вентиляції, кондиціонування та насосних установках - як проміжне реле для керування пускачами.
У побутових щитах для комутації освітлення та малопотужних двигунів (до 370 Вт однофазних).

Технічні особливості

Реле ETI ERM2 має категорію перенапруги III та ступінь забруднення ізоляції 3, що відповідає вимогам ДСТУ IEC. Напруга пробою між котушкою і контактами - 2500 В AC (основна ізоляція). Для безпеки передбачено захист IP20 на клемах (корпус IP40).

Зверніть увагу: мінімальна напруга, що комутується - 10 В, мінімальний струм - 5 мА. Якщо навантаження має параметри нижчі, контакти можуть не спрацьовувати стабільно. Максимальна частота комутації під навантаженням AC1 - 1200 циклів/год, без навантаження - до 18 000 циклів/год.
