Name: Обмежувач перенапруг iPRD20 r 20 кА 340 В 3P N З Schneider Electric A9L20601
Brand: Schneider Electric
SKU: 00158372
Price: 9222.72 UAH
Availability: PreOrder

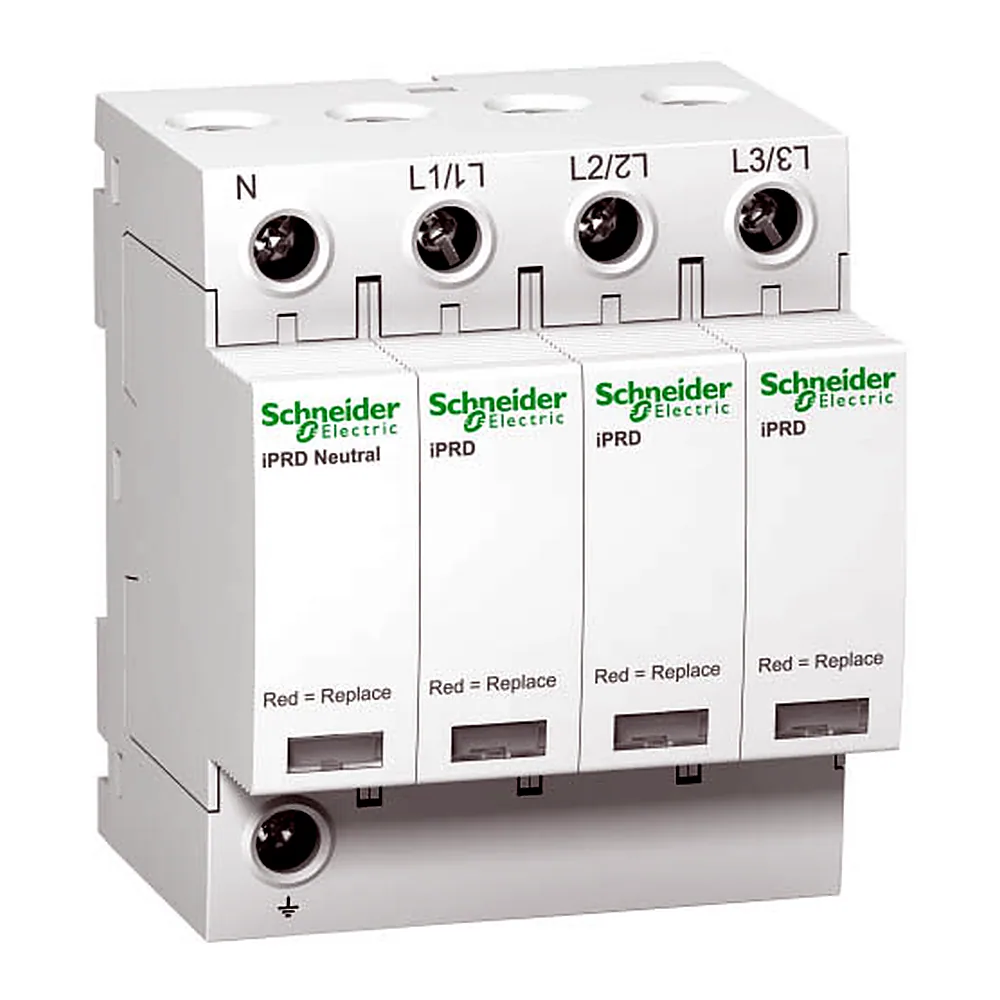

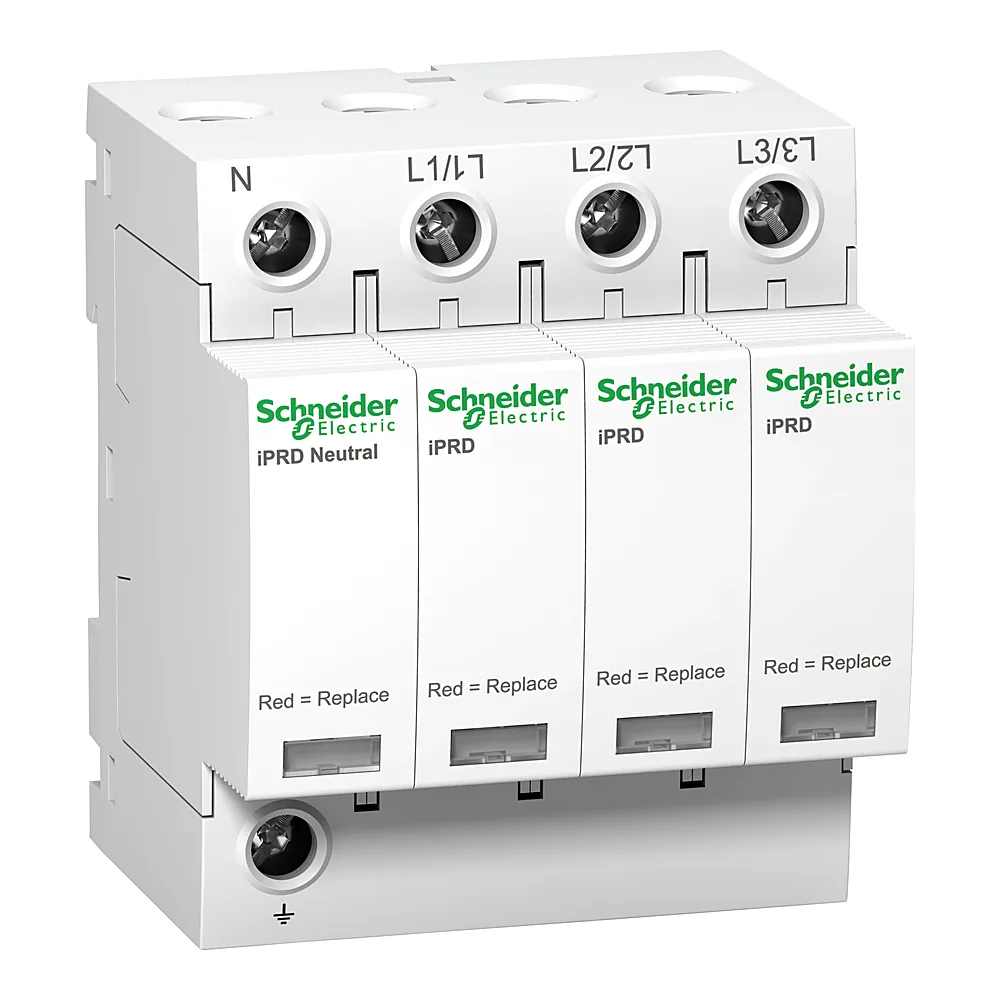

Обмежувач перенапруг iPRD20 r 20 кА 340 В 3P N З Schneider Electric A9L20601

Фото ілюстративне — вигляд товару може відрізнятися.

9 222⁷² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 2,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 158372
Виробник: Schneider Electric
Артикул: A9L20601
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 3P
1P(12)
1P+N(13)
2P(6)
3P(18)
3P+N(12)
4P(7)
Номінальна напруга: 340 В
230/400 В AC(5)
340 В(10)
З контактом для дистанційної сигналізації: Так
Захисна напруга U p: Диференційний режим <1,2 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Клас захисту: Клас 2 (C)
Максимальний струм розряду: Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Номінальний струм розряду: Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Сумісність: iPRD20r

Усі характеристики

Код	00158372
Виробник	Schneider Electric
Артикул виробника	A9L20601
Серія	Acti9
Висота	85 мм
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
З контактом для дистанційної сигналізації	Так
Захисна напруга U p	Диференційний режим <1,2 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Кількість модулів Ш = 9 мм	8
Кількість полюсів	3P
Клас захисту	Клас 2 (C)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Звичайний режим: 260 В N/PE; Диференційний режим: 350 В L/N
Максимальне значення вхідної напруги	230/400 В AC
Максимальний струм розряду	Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Момент затягування	3,5 Н·м
Напруга кола сигналізації	0,25 A/250 В ЗМІННИЙ СТРУМ 50/60 Гц
Номінальна напруга	340 В
Номінальний струм розряду	Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Пов'язаний пристрій вимкнення	Зв'язаний автоматичний вимикач IC60N 20 А крива C - Icu 10 кА; Зв'язаний автоматичний вимикач iC60H 20 А крива C - Icu 15 кА; Зв'язаний автоматичний вимикач iC60L 20 А крива C - Icu 25 кА; Зв'язаний автоматичний вимикач NG125H 20 А крива C - Icu 36 кА; Зв'язаний автоматичний вимикач NG125L 20 А крива C - Icu 50 кА; застосовуваний апарат захисту gG 40 А - Icu 15 кА; застосовуваний апарат захисту gG 80 А - Icu 50 кА
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Сигнальні контакти	1 SD (1 C/O)
Система заземлення	TN-S; TT
Струм витоку на землю	0,003 мА; 0,6 мА
Ступінь захисту IK	IK03
Сумісність	iPRD20r
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV + GDT
Тимчасова перенапруга Ut	337 В L/N 5 с стійкість; 1200 В N/PE 200 мс стан безпечної відмови; 442 В L/PE 5 с стійкість; 1455 В L/PE 200 мс стан безпечної відмови
Тип затискачів	Тунельний
Тип монтажу	Затисканням (DIN-рейка)
Ширина	72 мм
Вага	450 г
Відносна вологість	5...95 %

Опис

Обмежувач перенапруження iPRD20 r 20кА 340V 3P N З від Schneider Electric серії Acti9 захищає мережу від імпульсних перенапруг. Це пристрій зі змінним картриджем, який забезпечує захист у трифазних мережах 400 В з нульовим провідником.

Переваги

Змінний картридж - не потрібно міняти весь пристрій після спрацювання, достатньо замінити внутрішній модуль. Це знижує витрати на обслуговування.
Контакт дистанційної сигналізації - дозволяє підключити систему диспетчеризації або вивести сигнал на пульт для контролю стану.
Висока відключаюча здатність - Isccr 50 кА забезпечує надійне відключення при короткому замиканні, що критично для промислових об'єктів.
Оптична індикація - на корпусі видно справність пристрою: зелений індикатор - нормально, червоний - потрібна заміна.
Монтаж на DIN-рейку - стандартне кріплення 35 мм, підходить для будь-якого щита. Займає 4 модулі.

Де застосовується

У побутових електрощитах для захисту квартир і приватних будинків.
На об'єктах комерційної нерухомості: офіси, магазини, склади.
У промислових розподільчих шафах для захисту чутливого обладнання.

Технічні особливості

Пристрій розрахований на номінальну напругу 400 В змінного струму, максимальна тривала напруга AC становить 350 В. Струм розряду 20 кА (імпульс 8/20 мкс). Рівень захисту Up: 1,4 кВ для фази-земля та N-Pe, та 1,2 кВ для L-N. Монтаж виконується на DIN-рейку 35 мм. Максимальний переріз провідника: гнучкий до 16 мм², жорсткий до 25 мм² - перевищення призведе до неякісного контакту. Ступінь захисту корпусу IP20. Пристрій має 4-модульну конструкцію. Колір білий RAL 9003.
