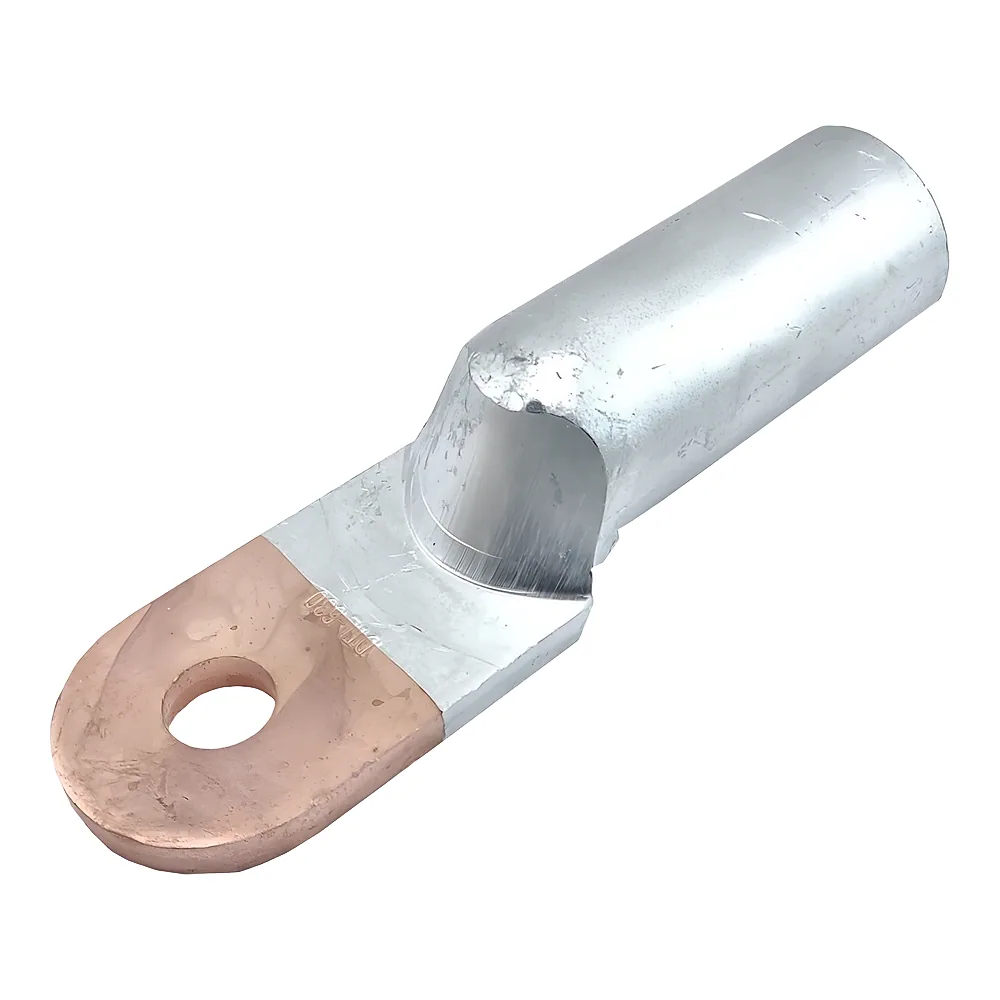

Наконечник мідно-алюмінієвий DTL-630/21 TECHNO SYSTEM TNSy5501093

Наконечник мідно-алюмінієвий DTL-630/21 TECHNO SYSTEM (артикул TNSy5501093) призначений для оконцювання алюмінієвих проводів і кабелів перерізом 630 мм² методом опресування. Він дає змогу приєднати алюмінієву жилу до мідної шини без додаткових перехідних деталей. Працює в лініях на напругу до 10 кВ.

Переваги

• Мідь і алюміній в одній деталі - наконечник виготовлений з композиту алюмінію та міді, тому алюмінієвий провідник кріпиться безпосередньо до мідної шини.
• Опресування - провід лише зачищають від ізоляції, далі наконечник обжимають пресом.
• Переріз проводу 630 мм² - це масивна силова жила, і саме під неї розрахований цей типорозмір.
• Отвір під болт 21 мм - прямий тип виконання, шину з таким кріпленням підключаєте без переробок.
• Гарантія 1 рік і розрахунковий термін служби 7 років.

Де застосовується

• підключення алюмінієвого кабельного вводу до мідних шин у розподільному пристрої власного об'єкта;
• оконцювання силових кабелів перерізом 630 мм² у розподільних пристроях промислових і комерційних об'єктів;
• монтаж ліній напругою до 10 кВ, де алюмінієва жила сходиться з мідною шиною.

Технічні особливості

Тип наконечника: DTL-630/21, серія DTL. Діаметр отвору під гвинт 21 мм, переріз проводу 630 мм², номінальна напруга до 10 кВ. Габарити, мм: ØE 21, ØD 54, Ød 34, L 225, L1 80, H 80. Захисного покриття наконечник не має. Нормальні умови експлуатації: температура від -40 до +80 °C, відносна вологість не більше 90 %.

Сертифікація в Україні добровільна, за вимогами ДСТУ EN 60947-1:2017, обов'язковому декларуванню виріб не підлягає. Типова помилка при виборі - дивитися лише на переріз кабелю й забути звірити отвір 21 мм з болтом на шині. Тоді наконечник доводиться міняти вже на об'єкті. До товару є паспорт (посібник з експлуатації) у форматі PDF.
