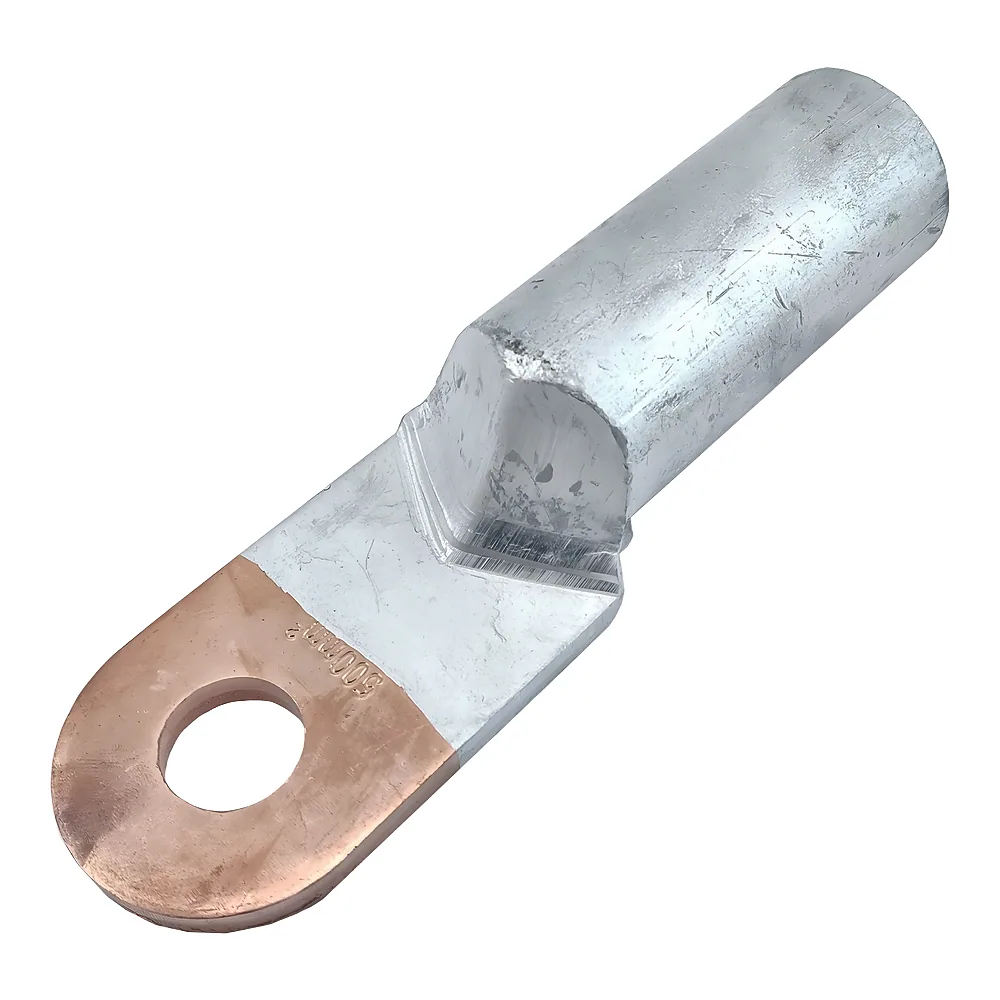

Наконечник мідно-алюмінієвий DTL-500/21 TECHNO SYSTEM TNSy5501092

Name: Наконечник мідно-алюмінієвий DTL-500/21 TECHNO SYSTEM TNSy5501092
Brand: TECHNO SYSTEM
SKU: 00228038
Price: 920.2 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

920²⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 228038
Виробник: TECHNO SYSTEM
Артикул: TNSy5501092
Тип виробу: Наконечник мідно-алюмінієвий
Вилочний наконечник(3)
Гільза(23)
З'єднувач ізолюючий(4)
Кабельний з'єднувач(8)
Кільцевий наконечник(34)
Колодка для реле
Конектор
Наконечник(60)
Наконечник гільза(47)
Наконечник мідно-алюмінієвий(19)
Роз'єм «мама»(7)
Роз'єм «папа»
Роз'ємний наконечник(2)
Силовий наконечник(91)
Трубчастий наконечник(28)
Штирьовий наконечник
Номінальна напруга: до 10 кВ
Переріз: 10-630 мм²
Матеріал: Мідь-алюміній
Відносна вологість: Не більше 90 %
Гарантійний термін: 1 рік
Температура експлуатації: -40...+80 °C

Усі характеристики

Код	00228038
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5501092
Матеріал	Мідь-алюміній
Метод фіксації на проводі	Опресування
Номінальна напруга	до 10 кВ
Отвір під гвинт	21 мм
Переріз	10-630 мм²
Переріз проводу	500 мм²
Температура експлуатації	-40...+80 °C
Термін служби	7 років
Тип наконечника	DTL-500/21
Відносна вологість	Не більше 90 %
Гарантійний термін	1 рік

Опис

Наконечник мідно-алюмінієвий DTL-500/21 TECHNO SYSTEM (артикул TNSy5501092) призначений для оконцювання алюмінієвих проводів і кабелів перетином 500 мм² методом опресування. Він потрібен там, де алюмінієву жилу треба приєднати до мідної шини. Розрахований на напругу до 10 кВ.

Переваги

Мідь і алюміній в одному виробі - наконечник виготовлений з композиту алюмінію та міді, тому жила й шина з'єднуються без зайвих проміжних елементів.
Під переріз 500 мм² - типорозмір розрахований саме на цей переріз, і підбирати його «на око» не доведеться.
Отвір під гвинт 21 мм - зручно заздалегідь звірити з отвором у шині.
Опресування - надійне фіксування на проводі, яке виконується пресом після зачищення ізоляції.
Термін служби 7 років, гарантія виробника 1 рік.

Де застосовується

Оконцювання алюмінієвого кабелю 500 мм² перед підключенням до мідних шин у розподільному щиті.
Монтаж і ревізія кабельних ліній на напругу до 10 кВ на промислових та комерційних об'єктах.

Технічні особливості

Це прямий наконечник серії DTL без захисного покриття, тож зачистку жили й опресування краще робити безпосередньо перед з'єднанням. Габарити: довжина L 190 мм, L1 75 мм, висота H 60 мм, зовнішній діаметр ØD 42 мм, внутрішній Ød 29,5 мм, діаметр отвору ØE 21 мм. Нормальні умови експлуатації: температура від -40 до +80 °C, середня відносна вологість не більше 90 %. Типова помилка при виборі - дивитися лише на переріз і не звіряти отвір 21 мм з кріпленням на шині: потім доводиться шукати інше рішення вже на місці монтажу.

Добровільна сертифікація за ДСТУ EN 60947-1:2017, виріб не підлягає обов'язковому декларуванню. Паспорт (посібник з експлуатації) доступний у форматі PDF.
