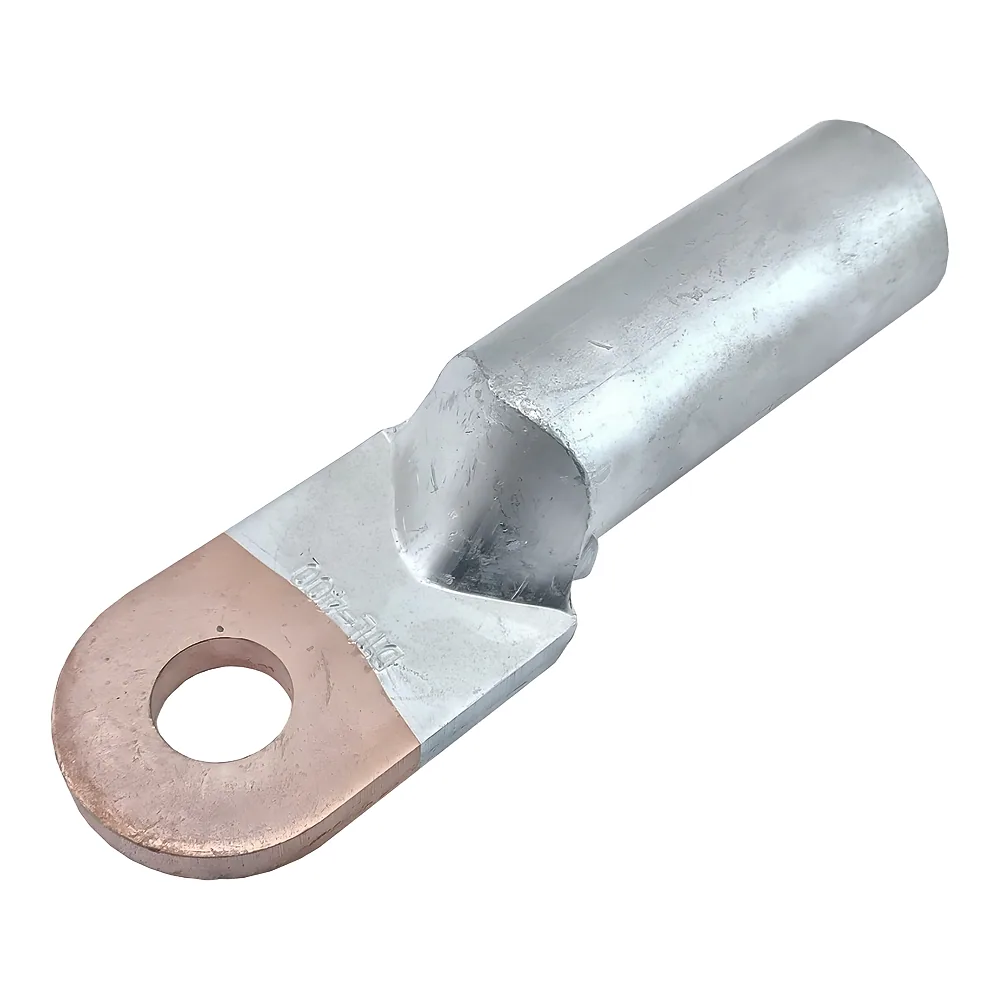

Наконечник мідно-алюмінієвий DTL-400/21 TECHNO SYSTEM TNSy5501091

Наконечник мідно-алюмінієвий DTL-400/21 TECHNO SYSTEM (артикул TNSy5501091) призначений для оконцювання алюмінієвого кабелю перетином 400 мм² методом опресування. Він виготовлений з композиту алюмінію та міді, тому алюмінієву жилу з його допомогою приєднують до мідної шини. Це кабельний наконечник для мереж до 10 кВ.

Переваги

• Під переріз 400 мм² - типорозмір розрахований саме на жилу 400 мм², без підгонки й зайвих перехідників.
• Опресування - жила фіксується в наконечнику пресуванням, а не гвинтом, тож з'єднання не залежить від підтяжки.
• Алюміній і мідь в одному виробі - з боку кабелю алюмінієва частина, з боку шини мідна.
• Робоча напруга до 10 кВ - підходить для силових ліній середньої напруги.
• Термін служби 7 років - плюс гарантія виробника 1 рік.

Де застосовується

• Підключення алюмінієвого кабелю до мідних шин у розподільному щиті.
• Кабельні вводи й розподільні пристрої на об'єктах, де кабель 400 мм² сходиться з мідною шиною.
• Ремонт і заміна наконечників на існуючих лініях з алюмінієвою жилою.

Технічні особливості

Отвір під болт - 21 мм, прямий тип, серія DTL (у серії діапазон перерізів 10-630 мм²). Габарити: довжина 170 мм, довжина трубчастої частини 70 мм, висота 50 мм, зовнішній діаметр 34 мм, внутрішній 26,5 мм. Нормальні умови роботи: від -40 до +80 °C і відносна вологість не більше 90 %. Наконечник без захисного покриття, сертифікація добровільна за ДСТУ EN 60947-1:2017.

Типова помилка при замовленні - орієнтуватися лише на переріз кабелю. Звіряйте ще й діаметр болта на шині з отвором 21 мм: якщо болт інший, наконечник сяде нещільно або не ляже на шину взагалі. Жилу перед опресуванням зачищайте від ізоляції на потрібну довжину, як вимагає паспорт.
