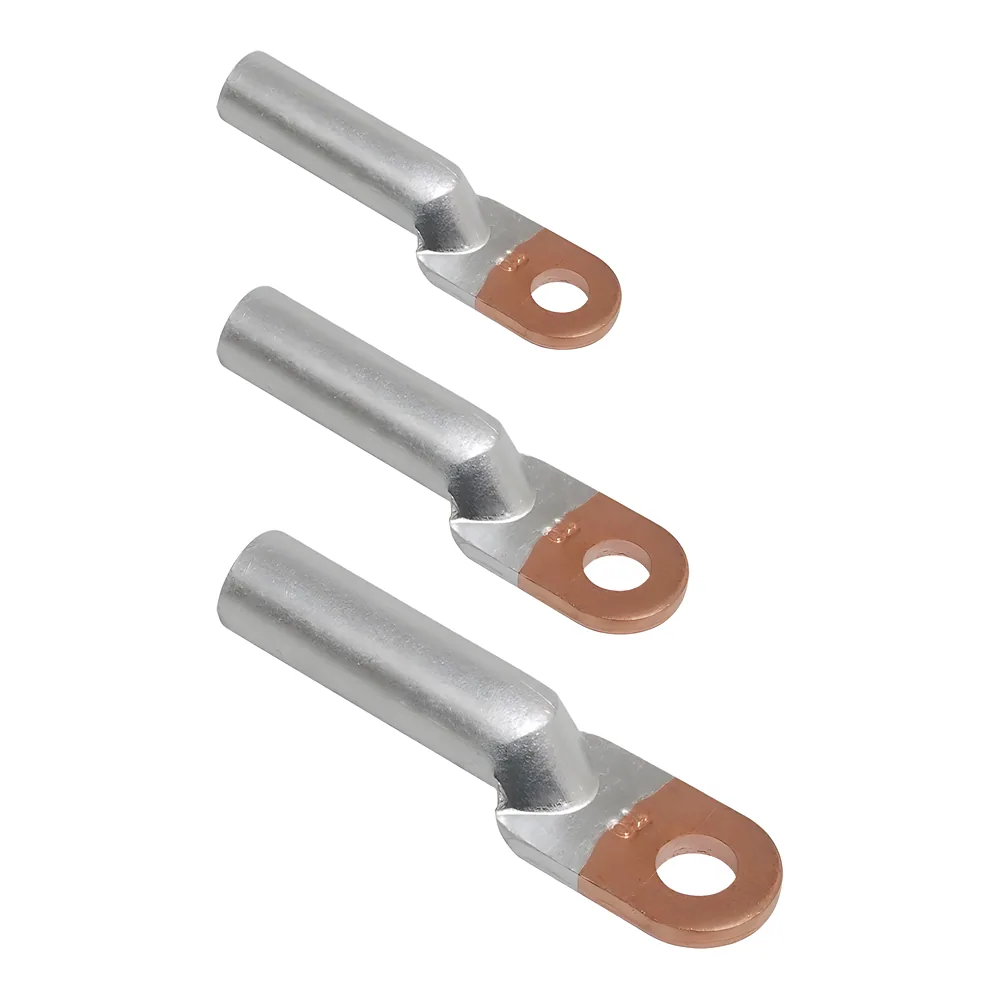

Наконечник мідно-алюмінієвий DTL-185/16 TECHNO SYSTEM TNSy5501088

Name: Наконечник мідно-алюмінієвий DTL-185/16 TECHNO SYSTEM TNSy5501088
Brand: TECHNO SYSTEM
SKU: 00210331
Price: 148.77 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

148⁷⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 210331
Виробник: TECHNO SYSTEM
Артикул: TNSy5501088
Тип виробу: Наконечник мідно-алюмінієвий
Вилочний наконечник(3)
Гільза(23)
З'єднувач ізолюючий(4)
Кабельний з'єднувач(8)
Кільцевий наконечник(34)
Колодка для реле
Конектор
Наконечник(60)
Наконечник гільза(47)
Наконечник мідно-алюмінієвий(19)
Роз'єм «мама»(7)
Роз'єм «папа»
Роз'ємний наконечник(2)
Силовий наконечник(91)
Трубчастий наконечник(28)
Штирьовий наконечник
Номінальна напруга: до 10 кВ
Переріз: 10-630 мм²
Матеріал: Мідь-алюміній
Відносна вологість: Не більше 90 %
Гарантійний термін: 1 рік
Температура експлуатації: -40...+80 °C

Усі характеристики

Код	00210331
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5501088
Матеріал	Мідь-алюміній
Метод фіксації на проводі	Опресування
Номінальна напруга	до 10 кВ
Отвір під гвинт	16 мм
Переріз	10-630 мм²
Переріз проводу	185 мм²
Температура експлуатації	-40...+80 °C
Термін служби	7 років
Тип наконечника	DTL-185/16
Відносна вологість	Не більше 90 %
Гарантійний термін	1 рік

Опис

Наконечник мідно-алюмінієвий DTL-185/16 TECHNO SYSTEM (артикул TNSy5501088) потрібен, щоб приєднати алюмінієвий кабель перетином 185 мм² до мідної шини. Контакт з жилою створюється опресуванням. Це прямий наконечник під болт з отвором 16 мм.

Переваги

Алюміній і мідь в одному виробі. Наконечник виготовлений з композиту цих двох металів, тож він з'єднує алюмінієвий провідник із мідною шиною.
Під кабель 185 мм². Розрахований саме на цей переріз і на напругу до 10 кВ.
Отвір 16 мм. Діаметр під болт вказаний прямо в маркуванні моделі, тому підібрати пару до шини просто.
Температура від -40 до +80 °C за відносної вологості не більше 90 %.
Термін служби 7 років, гарантійний термін 1 рік.

Де застосовується

підключення алюмінієвого вводу до мідних шин у щитовій
оконцювання силових алюмінієвих кабелів в електроустановках на напругу до 10 кВ

Технічні особливості

Тип наконечника DTL-185/16, серія DTL, матеріал мідь-алюміній, метод фіксації на проводі опресування. Габарити: ØE 16,5 мм, ØD 27 мм, Ød 18,5 мм, L 133 мм, L1 58 мм, H 37 мм. Захисного покриття на виробі немає. Сертифікація добровільна, за вимогами ДСТУ EN 60947-1:2017, код товару 210331.

Типова помилка - брати наконечник лише за перерізом кабелю і не звірити отвір 16 мм з болтом на шині. Тоді вже на об'єкті доводиться шукати інший виріб. Провід перед опресуванням зачищають від ізоляції, і це краще робити заздалегідь, до початку монтажу.
