Наконечник мідно-алюмінієвий DTL-120/14 TECHNO SYSTEM TNSy5501086

Name: Наконечник мідно-алюмінієвий DTL-120/14 TECHNO SYSTEM TNSy5501086
Brand: TECHNO SYSTEM
SKU: 00210328
Price: 92.99 UAH
Availability: PreOrder

Код товару:

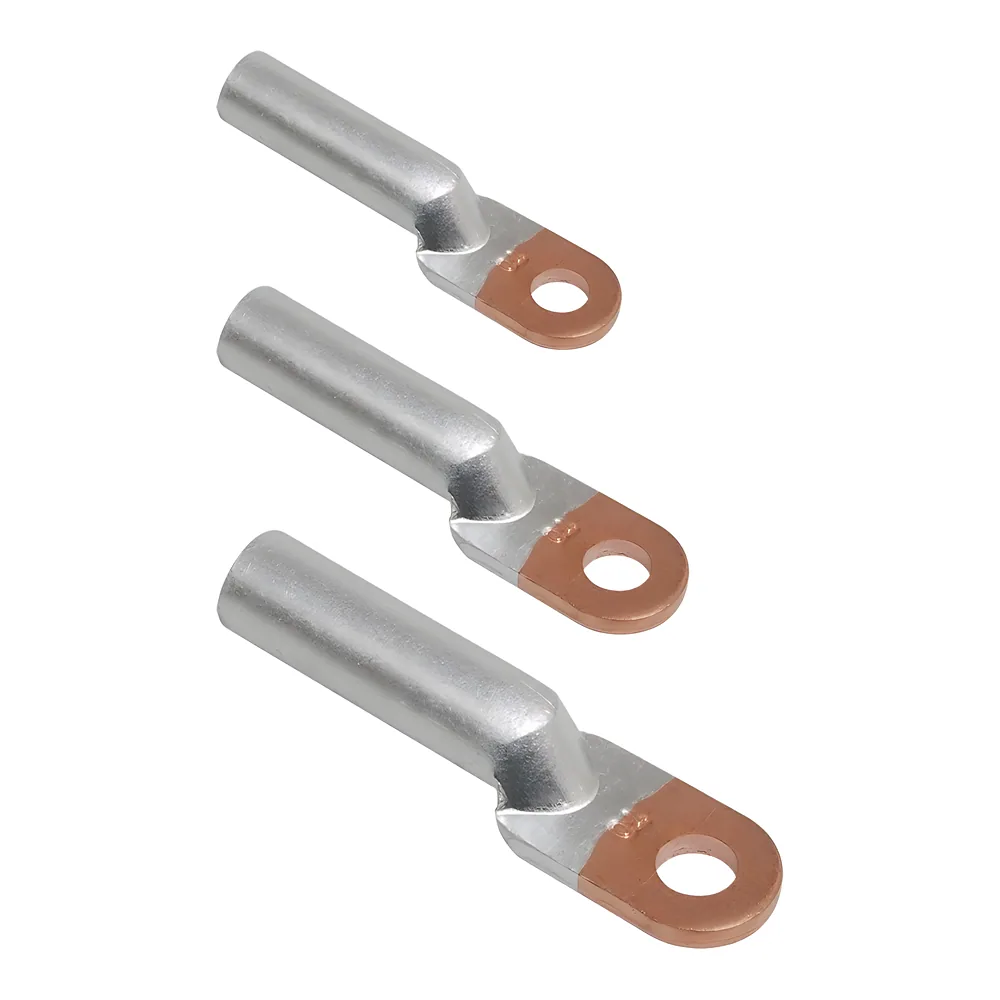

Фото ілюстративне — вигляд товару може відрізнятися.

92⁹⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 210328
Виробник: TECHNO SYSTEM
Артикул: TNSy5501086
Тип виробу: Наконечник мідно-алюмінієвий
Вилочний наконечник(3)
Гільза(23)
З'єднувач ізолюючий(4)
Кабельний з'єднувач(8)
Кільцевий наконечник(34)
Колодка для реле
Конектор
Наконечник(60)
Наконечник гільза(47)
Наконечник мідно-алюмінієвий(19)
Роз'єм «мама»(7)
Роз'єм «папа»
Роз'ємний наконечник(2)
Силовий наконечник(91)
Трубчастий наконечник(28)
Штирьовий наконечник
Номінальна напруга: до 10 кВ
Переріз: 10-630 мм²
Матеріал: Мідь-алюміній
Відносна вологість: Не більше 90 %
Гарантійний термін: 1 рік
Температура експлуатації: -40...+80 °C

Усі характеристики

Код	00210328
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5501086
Матеріал	Мідь-алюміній
Метод фіксації на проводі	Опресування
Номінальна напруга	до 10 кВ
Отвір під гвинт	14 мм
Переріз	10-630 мм²
Переріз проводу	120 мм²
Температура експлуатації	-40...+80 °C
Термін служби	7 років
Тип наконечника	DTL-120/14
Відносна вологість	Не більше 90 %
Гарантійний термін	1 рік

Опис

Наконечник мідно-алюмінієвий DTL-120/14 TECHNO SYSTEM (артикул TNSy5501086) призначений для оконцювання алюмінієвого проводу перерізом 120 мм² шляхом опресування. Через нього алюмінієвий кабель приєднують до мідної шини, не шукаючи окремих перехідних деталей. У каталогах його ще шукають як кабельний наконечник Cu-Al або наконечник DTL.

Переваги

Мідь і алюміній в одній деталі - наконечник виготовлений з композиту алюмінію та міді, тому алюмінієвий провідник і мідна шина сходяться через один елемент.
Напруга до 10 кВ - підходить для мереж середньої напруги, а не лише для щитків.
Опресування - фіксація на проводі виконується опресуванням попередньо зачищеного від ізоляції провідника.
Від -40 до +80 °C - у цьому діапазоні температур і при відносній вологості не більше 90 % наконечник працює в нормальних умовах.
Термін служби 7 років - плюс гарантія виробника 1 рік.

Де застосовується

приєднання алюмінієвого кабелю до мідних шин у розподільному щиті;
оконцювання алюмінієвих кабелів у розподільних пристроях і на лініях напругою до 10 кВ.

Технічні особливості

Тип наконечника: прямий, серія DTL. Переріз проводу - 120 мм², діаметр отвору під болт - 14 мм. Габарити, мм: ØE 14,5, ØD 23,0, Ød 15,0, L 120,0, L1 53,0, H 30,0. Захисного покриття на наконечнику немає. Сертифікація в Україні добровільна, за вимогами ДСТУ EN 60947-1:2017.

Типова помилка при замовленні - переплутати дві цифри в назві. Перша, 120, це переріз проводу, друга, 14, це отвір під болт на шині чи клемі. Звіряйте обидві, перш ніж оформлювати закупівлю на всю партію.

Паспорт з експлуатації можна завантажити в PDF прямо в картці товару. Код товару 210328.
